¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet, FIAT Doblo Cargo (223_) 1.9 JTD Multijet, FIAT Doblo Cargo (223_) 1.2 (223ZXA1A), FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A), FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A), FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A), FIAT Doblo Cargo (223_) 1.9 JTD, FIAT Doblo Cargo (223_) 1.3 JTD 16V, FIAT Doblo Cargo (223_) 1.4, FIAT Doblo Cargo (223_) 1.6 Natural Power … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

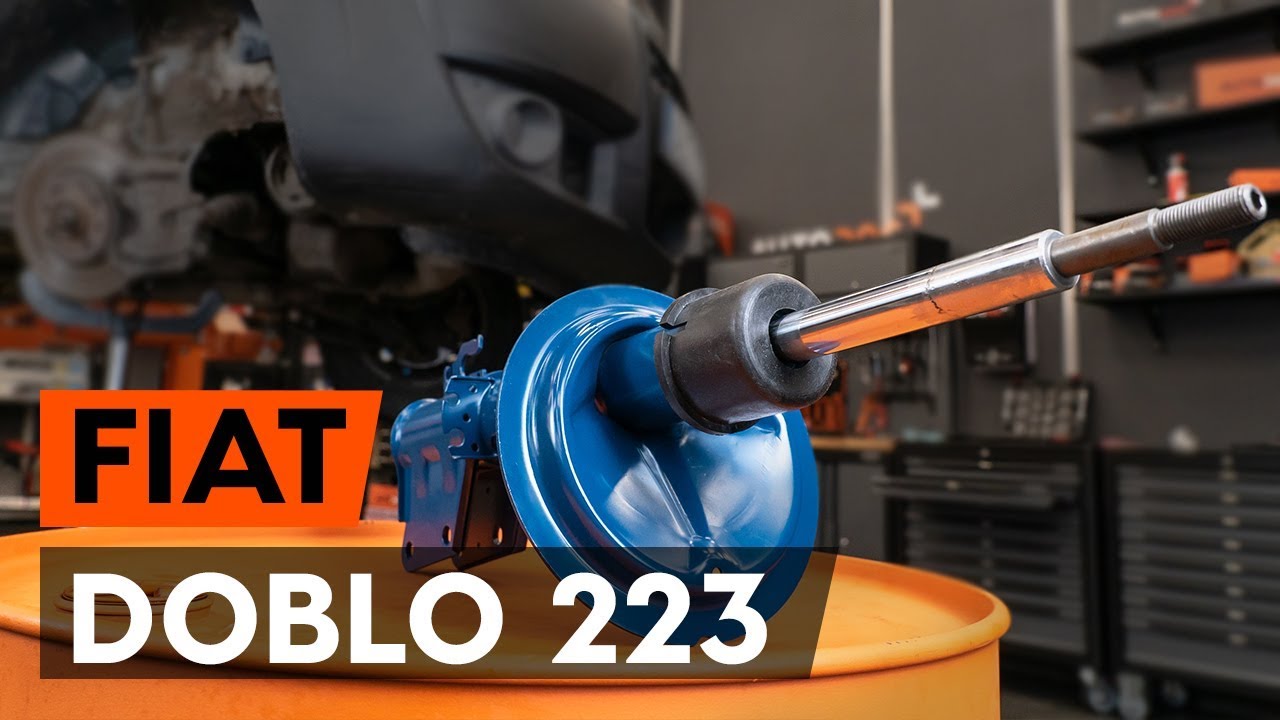

Cómo cambiar los puntal amortiguador delantero en FIAT DOBLO 1 (223) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Fiat Doblo Cargo | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para Doblo Cargo (223_) y otros modelos FIAT

Amortiguador

Amortiguador telescópico

        Amortiguador para FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet Gasóleo (84 cv)

        Amortiguador para FIAT Doblo Cargo (223_) 1.9 JTD Multijet Gasóleo (120 cv)

        Amortiguador para FIAT Doblo Cargo (223_) 1.2 (223ZXA1A) Gasolina (65 cv)

        Amortiguador para FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A) Gasóleo (63 cv)

        Amortiguador para FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A) Gasolina (103 cv)

        Amortiguador para FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A) Gasóleo (100 cv)

        Amortiguador para FIAT Doblo Cargo (223_) 1.9 JTD Gasóleo (105 cv)

        Amortiguador para FIAT Doblo Cargo (223_) 1.3 JTD 16V Gasóleo (70 cv)

        Amortiguador para FIAT Doblo Cargo (223_) 1.4 Gasolina (77 cv)

Sustitución: amortiguador telescópico - Fiat Doblo Cargo. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Grasa de cobre

                        Llave de vaso n° 13

                        Llave de vaso n° 19

                        Broca hexagonal No. H6

                        Llave Combinada n.º 19

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Punzón

                        Llave giramachos

                        Mazo de goma

                        Palanca

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Fiat Doblo Cargo. Los profesionales recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Fiat Doblo Cargo - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.
Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - Fiat Doblo Cargo. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 9

Retire la rueda.
Paso 10

Retire el latiguillo de freno.

Paso 11

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave giramachos.
Paso 13

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 14

Retire los pernos de sujeción. Use un punzón. Utilice un mazo de goma.
Paso 15

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 16

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Fiat Doblo Cargo
Paso 17

Retire la pata amortiguadora.
Paso 18

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Fiat Doblo Cargo. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 19

Comprima el resorte.
Paso 20

Quite la tapa del soporte del amortiguador.
Paso 21

Limpie la barra del amortiguador. Use el aerosol WD-40.
Paso 22

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 19. Use Vaso HEX No. H6.
Paso 23

Quite el apoyo superior de la pata.
Paso 24

Suelte el resorte helicoidal.
Paso 25

Quite el resorte.
Paso 26

Quite el guardapolvo y el tope del amortiguador.
Paso 27

Retire el amortiguador viejo del compresor de muelles hidráulico.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Fiat Doblo Cargo. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 28

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 29

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 30

Instale el resorte en el amortiguador.
Paso 31

Comprima el resorte.
Paso 32

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 33

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 19. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.

Sustitución: amortiguador telescópico - Fiat Doblo Cargo. Consejo:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 34

Abra el resorte.
Paso 35

Retire el puntal amortiguador que está montado.
Paso 36

Instale la pata amortiguadora en el arco de la rueda.
Paso 37

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Fiat Doblo Cargo
Paso 38

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 39

Fije la pata amortiguadora en el muñón de dirección. Use una palanca.
Paso 40

Instale los pernos de sujeción.
Paso 41

Retire la cazoleta de por debajo del muñón de dirección.

Sustitución: amortiguador telescópico - Fiat Doblo Cargo. Consejo de los expertos de AUTODOC:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 42

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 19. Usa una llave mixta del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 43

Trate las sujeciones del latiguillo de freno. Use el aerosol WD-40.
Paso 44

En la pata fije el latiguillo del sistema de freno.
Paso 45

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 46

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 47

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Fiat Doblo Cargo
Paso 48

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 49

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 32 Nm.
Paso 50

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 51

Instale la tapa del soporte del amortiguador.
Paso 52

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 98 Nm.
Paso 53

Retire el protector de aletas del guardabarros.
Paso 54

Cierre la capota.
Paso 55

Retire los gatos y las cuñas.
