Cómo cambiar: amortiguador telescópico de la parte delantera - Lexus RX XU30 | Guía de sustitución
descargas:
5
Vistas:
117
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 300 (MCU35_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 300 (MCU35_) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar los puntal amortiguador delantero en LEXUS RX400h 2 (XU30) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Amortiguadores para RX (MHU3_, GSU3_, MCU3_) y otros modelos LEXUS
Amortiguador
Productos alternativos

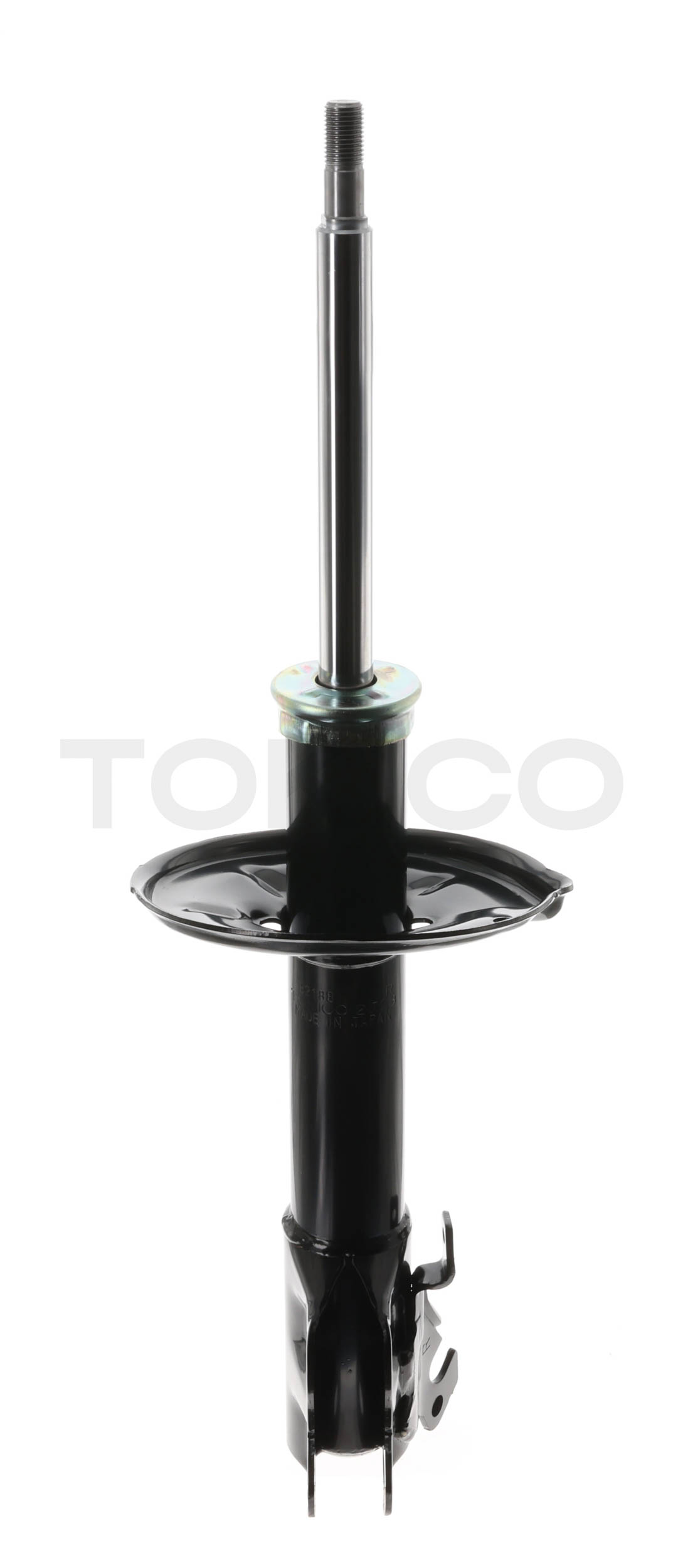

Amortiguador
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Llave Combinada n.º 21
Llave de vaso n° 12
Llave de vaso n° 14
Llave de vaso n° 17
Llave de vaso n° 19
Llave de vaso n° 21
Llave de impacto para llantas n.º 21
Llave de trinquete
Llave dinamométrica
Llave giramachos
Palanca
Llave de cadena
Compresor hidráulico de muelles de amortiguador
Gato de transmisión hidráulica
Cubreguardabarros
Cuñas para ruedas
Sustitución: amortiguador telescópico - Lexus RX XU30. Consejo de los expertos de AUTODOC:
- Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
- El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: amortiguador telescópico - Lexus RX XU30. Realice los siguientes pasos:
- Paso 1
Abra la capota. - Paso 2
Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil. - Paso 3
Retire la tapa de soporte del puntal suspensión. Use una palanca. - Paso 4
Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 5
Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete. - Paso 6
Asegure las ruedas con cuñas. - Paso 7
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21. - Paso 8
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 9
Desatornille los pernos de la rueda.Sustitución: amortiguador telescópico - Lexus RX XU30. AUTODOC recomienda:Para evitar lesiones, sostenga la rueda cuando desatornille los pernos. - Paso 10
Retire la rueda. - Paso 11
Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 12
Separe la sujeción que conecta el cable del sensor ABS al amortiguador. - Paso 13
Limpie las sujeciones del sensor ABS y del latiguillo de freno el cual los conecta al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 14
Desconecte la fijación de la manguera de freno de la conexión con la pata amortiguadora. Desenrosque la sujeción del sensor del ABS. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete. - Paso 15
Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 16
Retire el enlace estabilizador de estabilidad transversal. - Paso 17
Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 18
Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave giramachos. - Paso 19
Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica. - Paso 20
Retire los pernos de sujeción. - Paso 21
Desconecte el muñón de dirección de la pata amortiguadora. - Paso 22
Destornille la fijación superior de la cazoleta de la pata amortiguadora.AUTODOC recomienda:¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Lexus RX XU30 - Paso 23
Retire la pata amortiguadora. - Paso 24
Instale la pata amortiguadora en el mecanismo para apretar los resortes.Sustitución: amortiguador telescópico - Lexus RX XU30. Los profesionales recomiendan:Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete. - Paso 25
Comprima el resorte. - Paso 26
Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 27
Destornille la tuerca de la varilla de la pata amortiguadora. Utilice una llave de cadena. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete. - Paso 28
Quite el apoyo superior de la pata. Use una palanca. - Paso 29
Suelte el resorte helicoidal. - Paso 30
Quite el guardapolvo y el tope del amortiguador.AUTODOC recomienda:Sustitución: amortiguador telescópico - Lexus RX XU30. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario. - Paso 31
Quite el resorte. - Paso 32
Retire el amortiguador viejo del compresor de muelles hidráulico.Sustitución: amortiguador telescópico - Lexus RX XU30. Los expertos de AUTODOC recomiendan:Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces. - Paso 33
Instale el nuevo amortiguador en el compresor de muelles hidráulico. - Paso 34
Instale el resorte en el amortiguador. - Paso 35
Comprima el resorte. - Paso 36
Instale el soporte, el fuelle y el tope en el amortiguador. - Paso 37
Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Utilice una llave de cadena. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.Sustitución: amortiguador telescópico - Lexus RX XU30. Consejo de los expertos de AUTODOC:Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación. - Paso 38
Abra el resorte.
