¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_),
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38)
…
Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

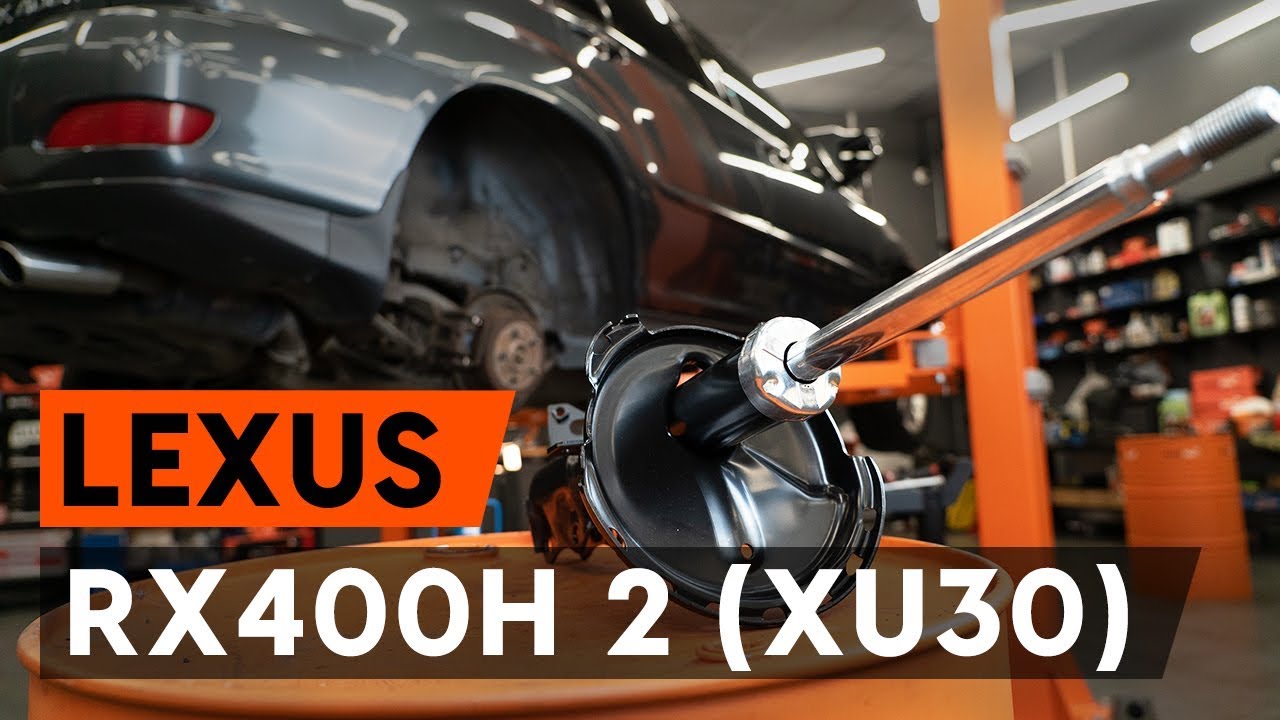

Cómo reemplazar el amortiguador trasero en un LEXUS RX400h 2 (XU30) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Amortiguadores para RX (MHU3_, GSU3_, MCU3_) y otros modelos LEXUS
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 9
Retire la rueda.
Paso 10
Limpie las sujeciones de la bieleta o enlace estabilizador.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11
Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador.
Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 12
Retire el enlace estabilizador de estabilidad transversal.
Paso 13
Limpie la sujeción del sensor del ABS.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14
Desenrosque la sujeción del sensor del ABS.
Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 15
Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16
Limpie la sujeción del soporte que conecta el latiguillo de freno al puntal de suspensión.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17
Destornille la fijación del soporte del latiguillo de freno de la pata amortiguadora. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 18
Afloje la sujeción que conecta el puntal de suspensión con la mangueta de direccion trasera.
Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 19
Apuntale el muñón. Utilice un gato de transmisión hidráulica.
Paso 20
Desenrosque la sujeción que conecta el puntal de suspensión con la mangueta de direccion trasera. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 21
Retire los pernos de sujeción.
Paso 22
Limpie la sujeción del sensor del ABS.
Use el aerosol WD-40.
Paso 23
Desenrosque la sujeción del sensor del ABS.
Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 24
Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete.
Paso 25
Retire la pata amortiguadora.
Paso 26
Instale la pata amortiguadora en el mecanismo para apretar los resortes.
Sustitución: amortiguador telescópico - Lexus RX XU30. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 27
Comprima el resorte.
Paso 28
Destornille la tuerca de la varilla de la pata amortiguadora. Utilice una llave de cadena. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 29
Suelte el resorte helicoidal.
Paso 30
Quite el apoyo superior de la pata.
Paso 31
Quite el guardapolvo y el tope del amortiguador.
AUTODOC recomienda:
Sustitución: amortiguador telescópico - Lexus RX XU30. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 32
Quite el resorte.
Paso 33
Retire el amortiguador viejo del compresor de muelles hidráulico.
Sustitución: amortiguador telescópico - Lexus RX XU30. Consejo de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 34
Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 35
Instale el resorte en el amortiguador.
Paso 36
Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 37
Comprima el resorte.
Paso 38
Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 39
Apriete la tuerca de la varilla de la pata amortiguadora. Utilice una llave de cadena. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Sustitución: amortiguador telescópico - Lexus RX XU30. Consejo de los expertos de AUTODOC:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 40
Abra el resorte.
Paso 41
Trate la varilla del amortiguador.
Use grasa de cobre.
Paso 42
Retire el puntal amortiguador que está montado.
Paso 43
Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 44
Instale la pata amortiguadora en el arco de la rueda.
Paso 45
Atornillen la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 14. No lo apriete.
AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Lexus RX XU30
Paso 46
Instale los pernos de sujeción.
Paso 47
Apriete la sujeción que conecta el puntal de suspensión con la mangueta de direccion trasera. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 48
Atornille la sujeción del sensor de ABS.
Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 49
Atornille la sujeción del sensor de ABS.
Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 50
Instale la barra del estabilizador de estabilidad transversal.
Paso 51
Apriete las fijaciones de la bieleta de la barra estabilizadora. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 52
Quite el soporte por debajo del muñón.
AUTODOC recomienda:
Sustitución: amortiguador telescópico - Lexus RX XU30. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 53
Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador.
Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 39 Nm.
Paso 54
Atornille la fijación del soporte del latiguillo de freno a la pata amortiguadora. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 55
Trate las sujeciones del amortiguador.
Use grasa de cobre.
Paso 56
Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 57
Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
Después de aplicar el aerosol, espere unos minutos.
Paso 58
Instale la rueda.
AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Lexus RX XU30
Paso 59
Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 60
Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica.
Apriételo a un par de 103 Nm.
Paso 61
Retire los gatos y las cuñas.
Paso 62
Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 63
Instale la tapa de soporte del puntal de suspensión.
Paso 64
Instale el estante plegable en su asiento de montaje.
Paso 65
Cierre la tapa del maletero.
