¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
LEXUS RX (MHU3_, GSU3_, MCU3_) 300 (MCU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

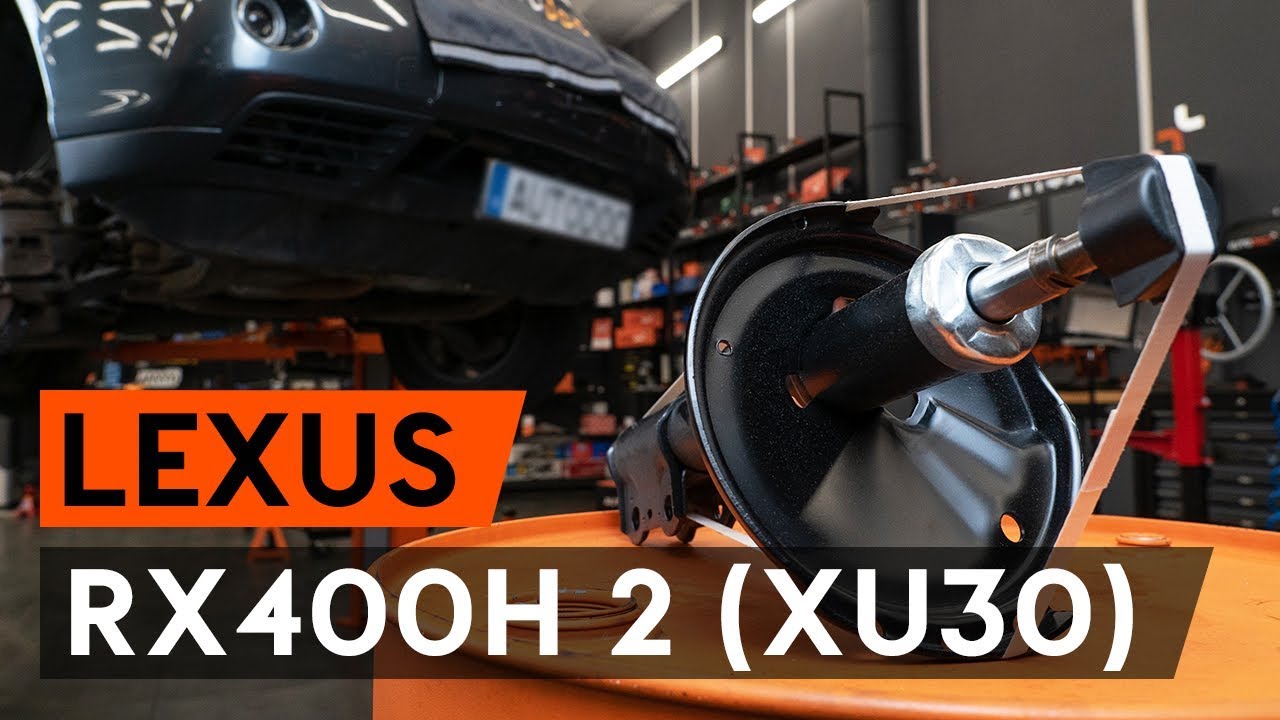

Cómo cambiar los puntal amortiguador delantero en LEXUS RX400h 2 (XU30) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Lexus RX XU30 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para RX (MHU3_, GSU3_, MCU3_) y otros modelos LEXUS

Amortiguador

        Amortiguador para RX II (XU30) Gasolina (204 cv)

        Amortiguador para RX II (XU30) Gasolina (276 cv)

        Amortiguador para RX II (XU30) Gasolina (232 cv)

Sustitución: amortiguador telescópico - Lexus RX XU30. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 21

                        Llave de vaso n° 12

                        Llave de vaso n° 14

                        Llave de vaso n° 17

                        Llave de vaso n° 19

                        Llave de vaso n° 21

                        Llave de impacto para llantas n.º 21

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Palanca

                        Llave de cadena

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Lexus RX XU30. Consejo de los expertos de AUTODOC:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: amortiguador telescópico - Lexus RX XU30. Realice los siguientes pasos:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire la tapa de soporte del puntal suspensión. Use una palanca.
Paso 4

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 5

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete.
Paso 6

Asegure las ruedas con cuñas.
Paso 7

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 8

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 9

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - Lexus RX XU30. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 10

Retire la rueda.
Paso 11

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Separe la sujeción que conecta el cable del sensor ABS al amortiguador.
Paso 13

Limpie las sujeciones del sensor ABS y del latiguillo de freno el cual los conecta al puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desconecte la fijación de la manguera de freno de la conexión con la pata amortiguadora. Desenrosque la sujeción del sensor del ABS. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 15

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 16

Retire el enlace estabilizador de estabilidad transversal.
Paso 17

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 18

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave giramachos.
Paso 19

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 20

Retire los pernos de sujeción.
Paso 21

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 22

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Lexus RX XU30
Paso 23

Retire la pata amortiguadora.
Paso 24

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Lexus RX XU30. Los profesionales recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 25

Comprima el resorte.
Paso 26

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 27

Destornille la tuerca de la varilla de la pata amortiguadora. Utilice una llave de cadena. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 28

Quite el apoyo superior de la pata. Use una palanca.
Paso 29

Suelte el resorte helicoidal.
Paso 30

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Lexus RX XU30. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 31

Quite el resorte.
Paso 32

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Lexus RX XU30. Los expertos de AUTODOC recomiendan:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 33

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 34

Instale el resorte en el amortiguador.
Paso 35

Comprima el resorte.
Paso 36

Instale el soporte, el fuelle y el tope en el amortiguador.
Paso 37

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Utilice una llave de cadena. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: amortiguador telescópico - Lexus RX XU30. Consejo de los expertos de AUTODOC:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 38

Abra el resorte.
Paso 39

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 40

Retire el puntal amortiguador que está montado.
Paso 41

Instale la pata amortiguadora en el arco de la rueda.
Paso 42

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Lexus RX XU30
Paso 43

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 44

Fije la pata amortiguadora en el muñón de dirección.
Paso 45

Instale los pernos de sujeción.
Paso 46

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21.
Paso 47

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Lexus RX XU30 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 48

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 230 Nm.
Paso 49

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 50

Instale la barra del estabilizador de estabilidad transversal.

Paso 51

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 74 Nm.
Paso 52

Apriete la sujeción del latiguillo de freno. Atornille la sujeción del sensor de ABS. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 53

Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 54

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 55

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 56

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: amortiguador telescópico - Lexus RX XU30. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 57

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Lexus RX XU30
Paso 58

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 59

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.
Paso 60

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 61

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 62

Instale la tapa de soporte del puntal de suspensión.
Paso 63

Retire el protector de aletas del guardabarros.
Paso 64

Cierre la capota.
Paso 65

Retire los gatos y las cuñas.
