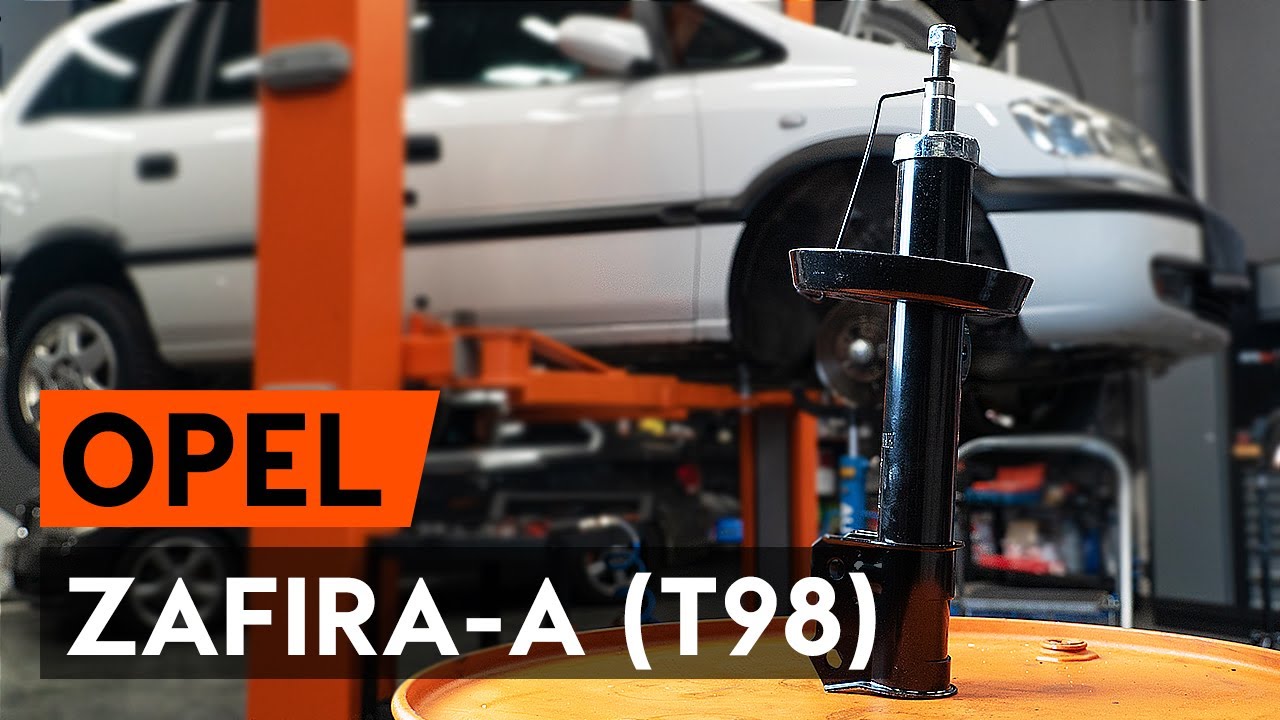

Cómo cambiar: amortiguador telescópico de la parte delantera - Opel Zafira F75 | Guía de sustitución

descargas: 6

Vistas: 140

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
OPEL Zafira A Monovolumen (T98) 2.2 DTI 16V (F75), OPEL Zafira A Monovolumen (T98) 1.6 16V (F75), OPEL Zafira A Monovolumen (T98) 1.8 16V (F75), OPEL Zafira A Monovolumen (T98) 1.8 16V (F75), OPEL Zafira A Monovolumen (T98) 2.2 16V (F75), OPEL Zafira A Monovolumen (T98) 2.0 DTI 16V (F75), OPEL Zafira A Monovolumen (T98) 1.6 CNG (F75), OPEL Zafira A Monovolumen (T98) 2.2 DTI 16V (F75) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los puntal amortiguador delantero en OPEL ZAFIRA-A 1 (T98) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Opel Zafira F75 | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - Opel Zafira F75. Herramientas usted que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 18

                      Llave Combinada n.º 19

                      Llave de vaso n° 10

                      Llave de vaso n° 18

                      Llave de vaso n° 19

                      Broca hexagonal No. H6

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Alicates

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Opel Zafira F75. Los expertos de AUTODOC recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la rejilla del capó.
Paso 4

Quite la parte superior del panel deflector de salpicadero.
Paso 5

Limpie las sujeciones de la parte inferior del panel deflector de salpicadero. Use el aerosol WD-40.
Paso 6

Desatornille las sujeciones de la parte inferior del panel deflector de salpicadero. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 7

Retire la parte inferior del panel deflector de salpicadero.
Paso 8

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Afloje la sujeción superior del soporte del amortiguador. Usa una llave mixta del n.º 18. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 10

Asegure las ruedas con cuñas.
Paso 11

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 12

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 13

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - Opel Zafira F75. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 14

Retire la rueda.
Paso 15

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 17

Retire el enlace estabilizador de estabilidad transversal.
Paso 18

Desconecte el cableado del captador ABS.
Paso 19

Limpie las sujeciones que conectan el latiguillo de freno con el puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Retire el clip de retención del latiguillo de freno. Utilice alicates.
Paso 21

Desconecte el latiguillo de freno.
Paso 22

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 24

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 25

Retire los pernos de sujeción.
Paso 26

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 27

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
Opel Zafira F75 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 28

Retire la pata amortiguadora.
Paso 29

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Opel Zafira F75. Los profesionales recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 30

Comprima el resorte.
Paso 31

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 32

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 33

Quite la cazoleta, el guardapolvos y el tope del amortiguador.

Sustitución: amortiguador telescópico - Opel Zafira F75. Consejo de AUTODOC:
Atentamente examine la cazoleta, el guardapolvo, el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 34

Suelte el resorte helicoidal.
Paso 35

Quite el resorte.
Paso 36

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Opel Zafira F75. Consejo:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 37

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 38

Instale el resorte en el amortiguador.
Paso 39

Comprima el resorte.
Paso 40

Instale la cazoleta, el guardapolvos y el tope en el amortiguador nuevo.
Paso 41

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 18. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.

Sustitución: amortiguador telescópico - Opel Zafira F75. Los expertos de AUTODOC recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 42

Abra el resorte.
Paso 43

Retire el puntal amortiguador que está montado.
Paso 44

Instale la pata amortiguadora en el arco de la rueda.
Paso 45

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Opel Zafira F75
Paso 46

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 47

Fije la pata amortiguadora en el muñón de dirección.
Paso 48

Instale los pernos de sujeción.
Paso 49

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 50

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+45°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 51

Conecte la manguera del freno.
Paso 52

Instale el clip de retención del latiguillo de freno. Utilice alicates.
Paso 53

Conecte los cables del captador ABS.
Paso 54

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Opel Zafira F75 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 55

Instale la barra del estabilizador de estabilidad transversal.
Paso 56

Apriete las fijaciones de la bieleta de la barra estabilizadora. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 57

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 58

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 59

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 60

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: amortiguador telescópico - Opel Zafira F75. Los profesionales recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 61

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Opel Zafira F75
Paso 62

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 63

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 64

Retire los gatos y las cuñas.
Paso 65

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 18. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 66

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 67

Vuelva a instalar la parte inferior del panel deflector de salpicadero.
Paso 68

Atornille las sujeciones de la parte inferior del panel deflector de salpicadero. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 69

Instale de nuevo la parte superior del panel deflector de salpicadero.
Paso 70

Instale el sello de la rejilla del capó.
Paso 71

Retire el protector de aletas del guardabarros.
Paso 72

Cierre la capota.
