¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
OPEL Zafira A (T98) 2.0 OPC (F75), OPEL Zafira A (T98) 2.0 OPC (F75), OPEL Zafira A (T98) 2.2 DTI 16V (F75), OPEL Zafira A (T98) 2.0 DTI 16V (F75), OPEL Zafira A (T98) 2.2 16V (F75), OPEL Zafira A (T98) 2.2 DTI 16V (F75) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

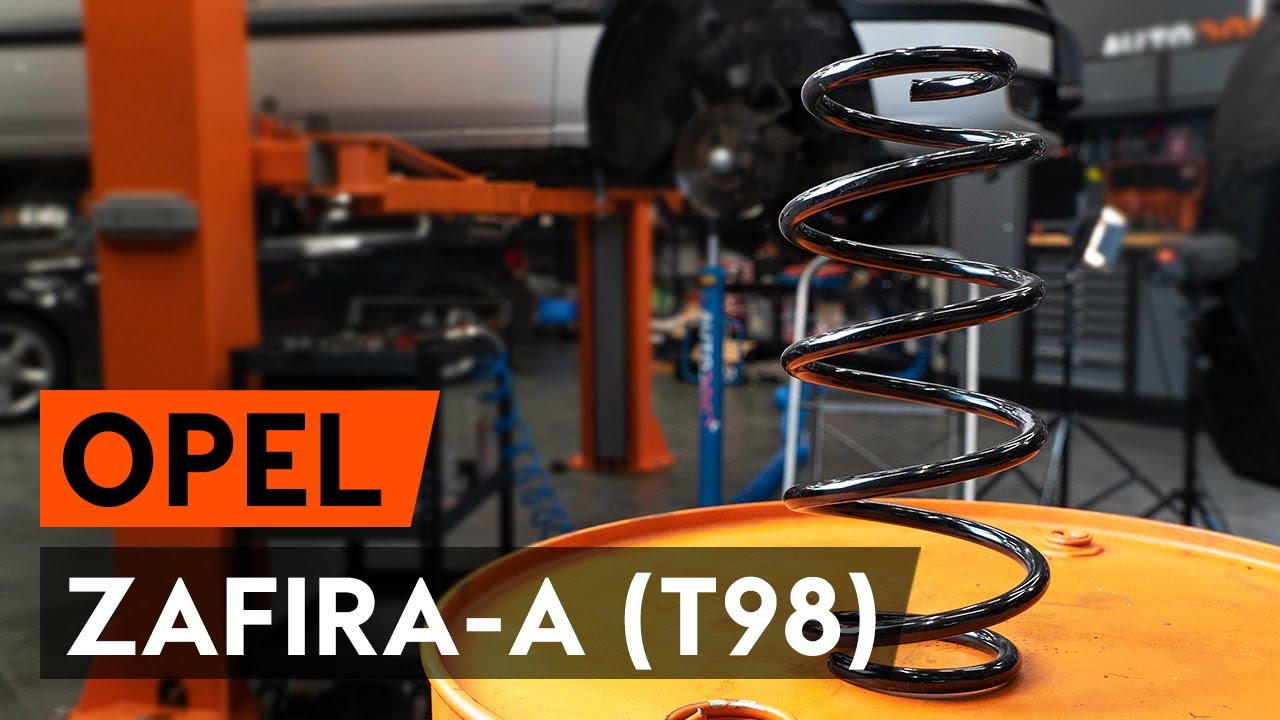

Cómo cambiar los muelles de suspensión delantero en OPEL ZAFIRA-A 1 (T98)

Cómo cambiar: muelles de suspensión de la parte delantera - Opel Zafira F75 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para Zafira A (T98) y otros modelos OPEL

Muelle de suspensión

Muelle adicional

Amortiguador de goma para muelle de suspensión

        Muelle de suspensión para OPEL Zafira A (T98) 2.2 DTI 16V (F75) Gasóleo (117 cv)

        Muelle de suspensión para OPEL Zafira A (T98) 2.2 16V (F75) Gasolina (147 cv)

        Muelle de suspensión para OPEL Zafira A (T98) 2.0 DTI 16V (F75) Gasóleo (101 cv)

        Muelle de suspensión para OPEL Zafira A (T98) 2.0 OPC (F75) Gasolina (192 cv)

        Muelle de suspensión para OPEL Zafira A (T98) 2.2 DTI 16V (F75) Gasóleo (125 cv)

        Muelle de suspensión para OPEL Zafira A (T98) 2.0 OPC (F75) Gasolina (200 cv)

Sustitución: muelles de suspensión - Opel Zafira F75. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 18

                        Llave Combinada n.º 19

                        Llave de vaso n° 10

                        Llave de vaso n° 18

                        Llave de vaso n° 19

                        Broca hexagonal No. H6

                        Llave de impacto para llantas n.º 19

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Alicates

                        Compresor hidráulico de muelles de amortiguador

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - Opel Zafira F75. Consejo de los expertos de AUTODOC:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: muelles de suspensión - Opel Zafira F75. Realice los siguientes pasos:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la rejilla del capó.
Paso 4

Quite la parte superior del panel deflector de salpicadero.
Paso 5

Limpie las sujeciones de la parte inferior del panel deflector de salpicadero. Use el aerosol WD-40.
Paso 6

Desatornille las sujeciones de la parte inferior del panel deflector de salpicadero. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 7

Retire la parte inferior del panel deflector de salpicadero.
Paso 8

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Afloje la sujeción superior del soporte del amortiguador. Usa una llave mixta del n.º 18. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 10

Asegure las ruedas con cuñas.
Paso 11

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 12

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 13

Desatornille los pernos de la rueda.

Sustitución: muelles de suspensión - Opel Zafira F75. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 14

Retire la rueda.
Paso 15

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 17

Retire el enlace estabilizador de estabilidad transversal.
Paso 18

Desconecte el cableado del captador ABS.
Paso 19

Limpie las sujeciones que conectan el latiguillo de freno con el puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Retire el clip de retención del latiguillo de freno. Utilice alicates.
Paso 21

Desconecte el latiguillo de freno.
Paso 22

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 24

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 25

Retire los pernos de sujeción.
Paso 26

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 27

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

Sustitución: muelles de suspensión - Opel Zafira F75. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 28

Retire la pata amortiguadora.
Paso 29

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - Opel Zafira F75. Consejo de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 30

Comprima el resorte.
Paso 31

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 32

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 33

Quite la cazoleta, el guardapolvos y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Opel Zafira F75. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 34

Suelte el resorte helicoidal.
Paso 35

Quite el resorte.
Paso 36

Instale el resorte en el amortiguador.
Paso 37

Comprima el resorte.
Paso 38

Instale el soporte, el fuelle y el tope en el amortiguador.
Paso 39

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 18. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.

Sustitución: muelles de suspensión - Opel Zafira F75. Los expertos de AUTODOC recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 40

Abra el resorte.
Paso 41

Retire el puntal amortiguador que está montado.
Paso 42

Instale la pata amortiguadora en el arco de la rueda.
Paso 43

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Opel Zafira F75
Paso 44

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Fije la pata amortiguadora en el muñón de dirección.
Paso 46

Instale los pernos de sujeción.
Paso 47

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 48

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+45°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 49

Conecte la manguera del freno.
Paso 50

Instale el clip de retención del latiguillo de freno. Utilice alicates.
Paso 51

Conecte los cables del captador ABS.
Paso 52

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Opel Zafira F75. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 53

Instale la barra del estabilizador de estabilidad transversal.
Paso 54

Apriete las fijaciones de la bieleta de la barra estabilizadora. Usa una llave mixta del n.º 19. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 55

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 56

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 57

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 58

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: muelles de suspensión - Opel Zafira F75. Después de haber aplicado el spray, espere unos minutos.
Paso 59

Instale la rueda.

Sustitución: muelles de suspensión - Opel Zafira F75. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 60

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 61

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 62

Retire los gatos y las cuñas.
Paso 63

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 18. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 64

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 65

Vuelva a instalar la parte inferior del panel deflector de salpicadero.
Paso 66

Atornille las sujeciones de la parte inferior del panel deflector de salpicadero. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 67

Instale de nuevo la parte superior del panel deflector de salpicadero.
Paso 68

Instale el sello de la rejilla del capó.
Paso 69

Retire el protector de aletas del guardabarros.
Paso 70

Cierre la capota.
