¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
RENAULT Clio II Hatchback (BB, CB) 1.4 (B/CB0C, B/CB0S), RENAULT Clio II Hatchback (BB, CB) 1.6 (B/CB0D, BB00), RENAULT Clio II Hatchback (BB, CB) 1.6 16V (BB01, BB0H, BB0T, BB14, BB1D, BB1R, BB2KL, BB3G..., RENAULT Clio II Hatchback (BB, CB) 1.9 D (B/CB0E, BB0J), RENAULT Clio II Hatchback (BB, CB) 1.4 16V (B/CB0L), RENAULT Clio II Hatchback (BB, CB) 1.9 dTi (B/CB0U), RENAULT Clio II Hatchback (BB, CB) 1.4 16V (B/CB0P, BB13), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/CB07), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/CB08), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi, RENAULT Clio II Hatchback (BB, CB) 1.9 D (B/CB0J) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

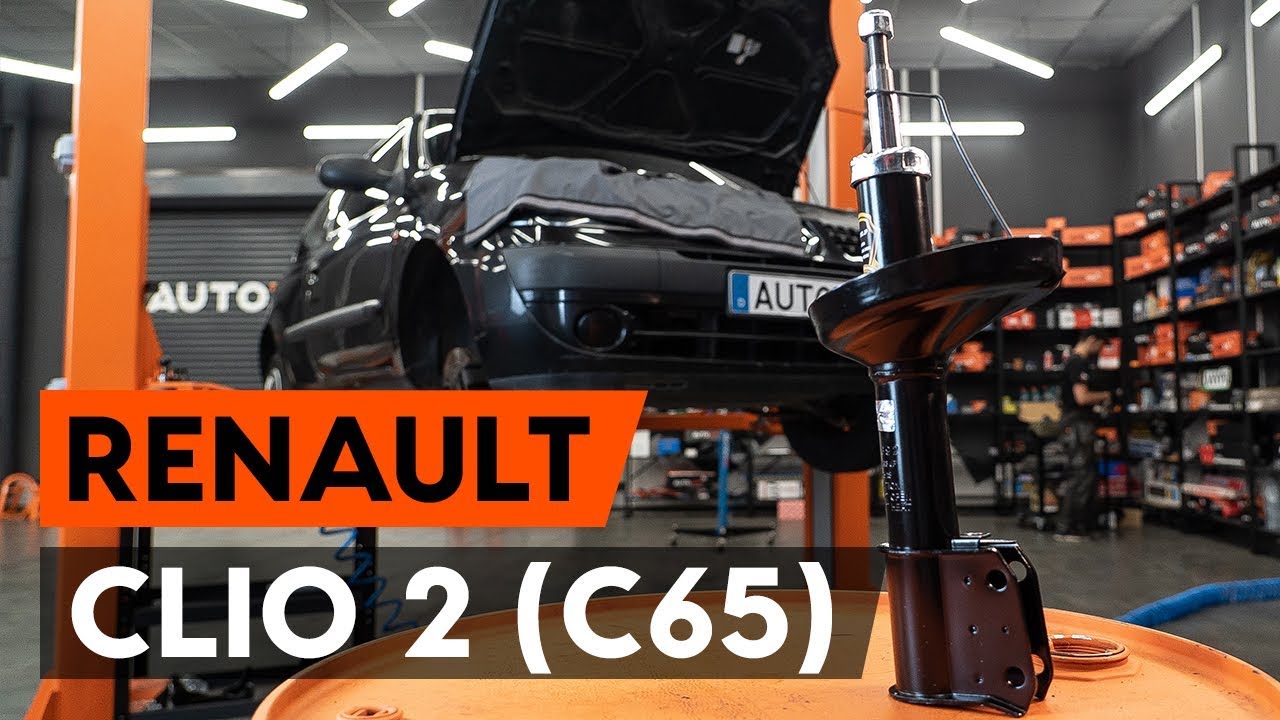

Cómo cambiar los puntal amortiguador delantero en RENAULT CLIO 2 (C65) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Renault Clio 2 | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - Renault Clio 2. Herramientas usted que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 18

                      Llave Combinada n.º 21

                      Llave de vaso n° 10

                      Llave de vaso n° 17

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Broca hexagonal no. H6

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Llave dinamométrica

                      Compresor hidráulico de muelles de amortiguador

                      Llave giramachos

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Renault Clio 2. Los profesionales recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
¡Advertencia! Apague el motor antes de comenzar cualquier trabajo - Renault Clio 2.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Use Vaso HEX No. H6. Usa una llave mixta del n.º 21. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.
Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

Sustitución: amortiguador telescópico - Renault Clio 2. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 9

Retire la rueda.
Paso 10

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 12

Destornille el soporte del cable ABS. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 13

Retire los pernos de sujeción.
Paso 14

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 15

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 21.

AUTODOC recomienda:
Renault Clio 2 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 16

Retire la pata amortiguadora.
Paso 17

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Renault Clio 2. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 18

Comprima el resorte.
Paso 19

Trate la varilla del amortiguador. Use el aerosol WD-40.

Paso 20

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 17. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 21

Quite el apoyo superior de la pata.
Paso 22

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Renault Clio 2. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 23

Suelte el resorte helicoidal.
Paso 24

Quite el resorte.
Paso 25

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Renault Clio 2. Consejo de los expertos de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 26

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 27

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 28

Instale el resorte en el amortiguador.
Paso 29

Comprima el resorte.
Paso 30

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 31

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 17. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 21 Nm.

Sustitución: amortiguador telescópico - Renault Clio 2. Consejo:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 32

Abra el resorte.
Paso 33

Retire el puntal amortiguador que está montado.
Paso 34

Instale la pata amortiguadora en el arco de la rueda.
Paso 35

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Renault Clio 2
Paso 36

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 37

Fije la pata amortiguadora en el muñón de dirección.
Paso 38

Instale los pernos de sujeción.
Paso 39

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18.
Paso 40

Apriete el soporte del cable ABS. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 41

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 42

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 43

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 44

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Renault Clio 2. Después de haber aplicado el spray, espere unos minutos.
Paso 45

Instale la rueda.

Sustitución: amortiguador telescópico - Renault Clio 2. Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 46

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 47

Baje el automóvil.

Paso 48

Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 49

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 50

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 51

Retire el protector de aletas del guardabarros.
Paso 52

Cierre la capota.
Paso 53

Retire los gatos y las cuñas.
