¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Lupo / Lupo 3L (6X1, 6E1) 1.0, VW Lupo / Lupo 3L (6X1, 6E1) 1.4 16V, VW Lupo / Lupo 3L (6X1, 6E1) 1.7 SDI, VW Lupo / Lupo 3L (6X1, 6E1) 1.4 16V, VW Lupo / Lupo 3L (6X1, 6E1) 1.4 TDI, VW Lupo / Lupo 3L (6X1, 6E1) 1.4 FSI, VW Lupo / Lupo 3L (6X1, 6E1) 1.4 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

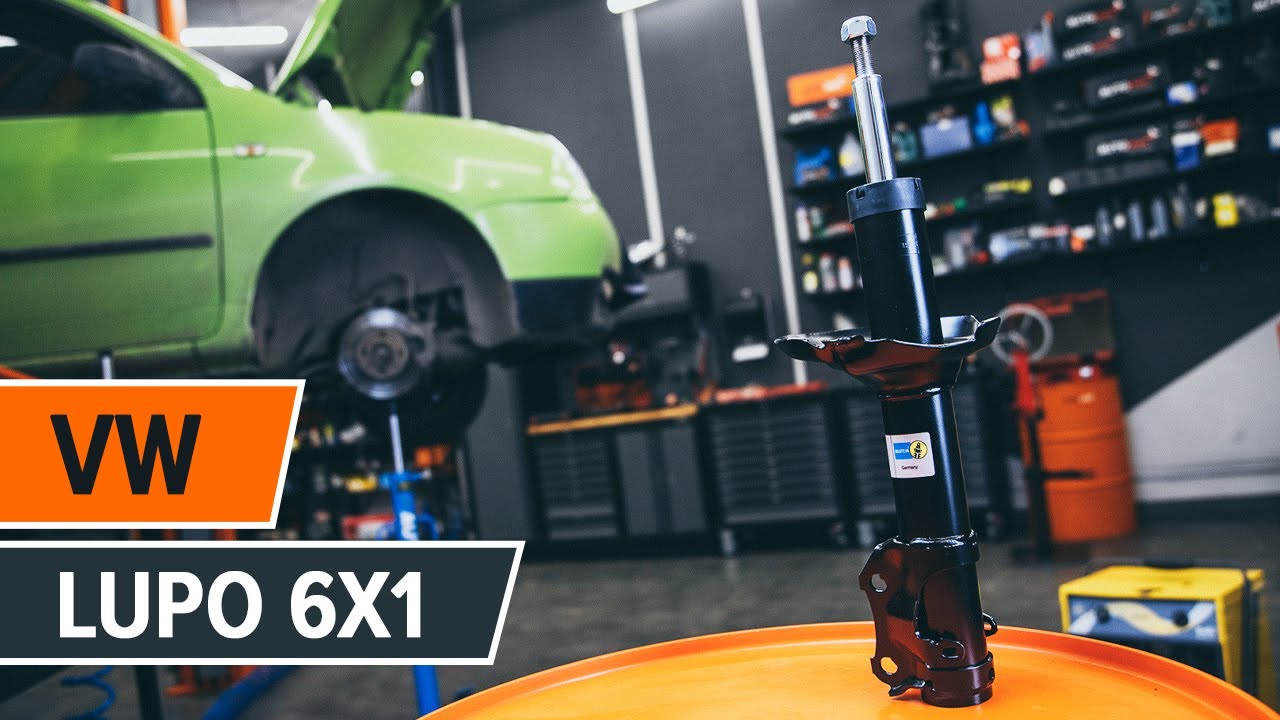

Cómo cambiar los puntal amortiguador parte delantera en VW LUPO 6x1 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - VW Lupo 6X1 | Guía de sustitución

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - VW Lupo 6X1. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave dinamométrica

                      Llave Combinada n.º 18

                      Llave de vaso n° 18

                      Vaso para tuerca de amortiguador de 21 mm

                      Broca HEXagonal no. H6

                      Broca HEXagonal no. H7

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - VW Lupo 6X1. Los expertos de AUTODOC recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Lupo 6X1 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 4

Afloje la sujeción superior del soporte del amortiguador. Use Vaso HEX No. H6. Vaso para tuerca de amortiguador de 21 mm. Utilice una llave de trinquete.
Paso 5

Asegure las ruedas con cuñas.

Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7

Levante el coche.

Sustitución: amortiguador telescópico - VW Lupo 6X1. Consejo:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 8

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Lupo 6X1
Paso 9

Retire la rueda.
Paso 10

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 12

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 13

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW Lupo 6X1
Paso 14

Retire los pernos de sujeción.
Paso 15

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 16

Retire la pata amortiguadora.
Paso 17

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

AUTODOC recomienda:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 18

Limpie la barra del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Comprima el resorte.
Paso 20

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Vaso para tuerca de amortiguador de 21 mm. Utilice una llave de trinquete.
Paso 21

Quite el apoyo superior de la pata.
Paso 22

Suelte el resorte helicoidal.
Paso 23

Quite el resorte.
Paso 24

Quite el guardapolvo y el tope del amortiguador.

Sustitución: amortiguador telescópico - VW Lupo 6X1. Consejo de AUTODOC:
Atentamente examine la cazoleta, el guardapolvo, el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 25

Retire el amortiguador viejo del compresor de muelles hidráulico.
Paso 26

Instale el nuevo amortiguador en el compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - VW Lupo 6X1. Consejo de los expertos de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 27

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 28

Instale el resorte en el amortiguador.
Paso 29

Comprima el resorte.
Paso 30

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 31

Apriete la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H7. Vaso para tuerca de amortiguador de 21 mm. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 32

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 33

Abra el resorte.
Paso 34

Retire el puntal amortiguador que está montado.
Paso 35

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 36

Instale la pata amortiguadora en el arco de la rueda.
Paso 37

Atornille las sujeciones superiores del soporte del puntal de suspensión. No lo apriete.

AUTODOC recomienda:
VW Lupo 6X1 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 38

Fije la pata amortiguadora en el muñón de dirección.
Paso 39

Instale los pernos de sujeción.
Paso 40

Atornille las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 41

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm. +90°
Paso 42

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Lupo 6X1. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 43

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 44

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 45

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 46

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW Lupo 6X1. Después de haber aplicado el spray, espere unos minutos.
Paso 47

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Lupo 6X1
Paso 48

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 49

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 50

Retire los gatos y las cuñas.
Paso 51

Apriete las sujeciones superiores del soporte del puntal de suspensión. Use Vaso HEX No. H6. Vaso para tuerca de amortiguador de 21 mm. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 52

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 53

Retire el protector de aletas del guardabarros.
Paso 54

Cierre la capota.
