¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar las bieletas de suspensión delanteras en TOYOTA YARIS XP10 INSTRUCCIÓN | AUTODOC

Cómo cambiar: bieletas de suspensión de la parte delantera - Toyota Yaris P1 | Guía de sustitución

Productos alternativos

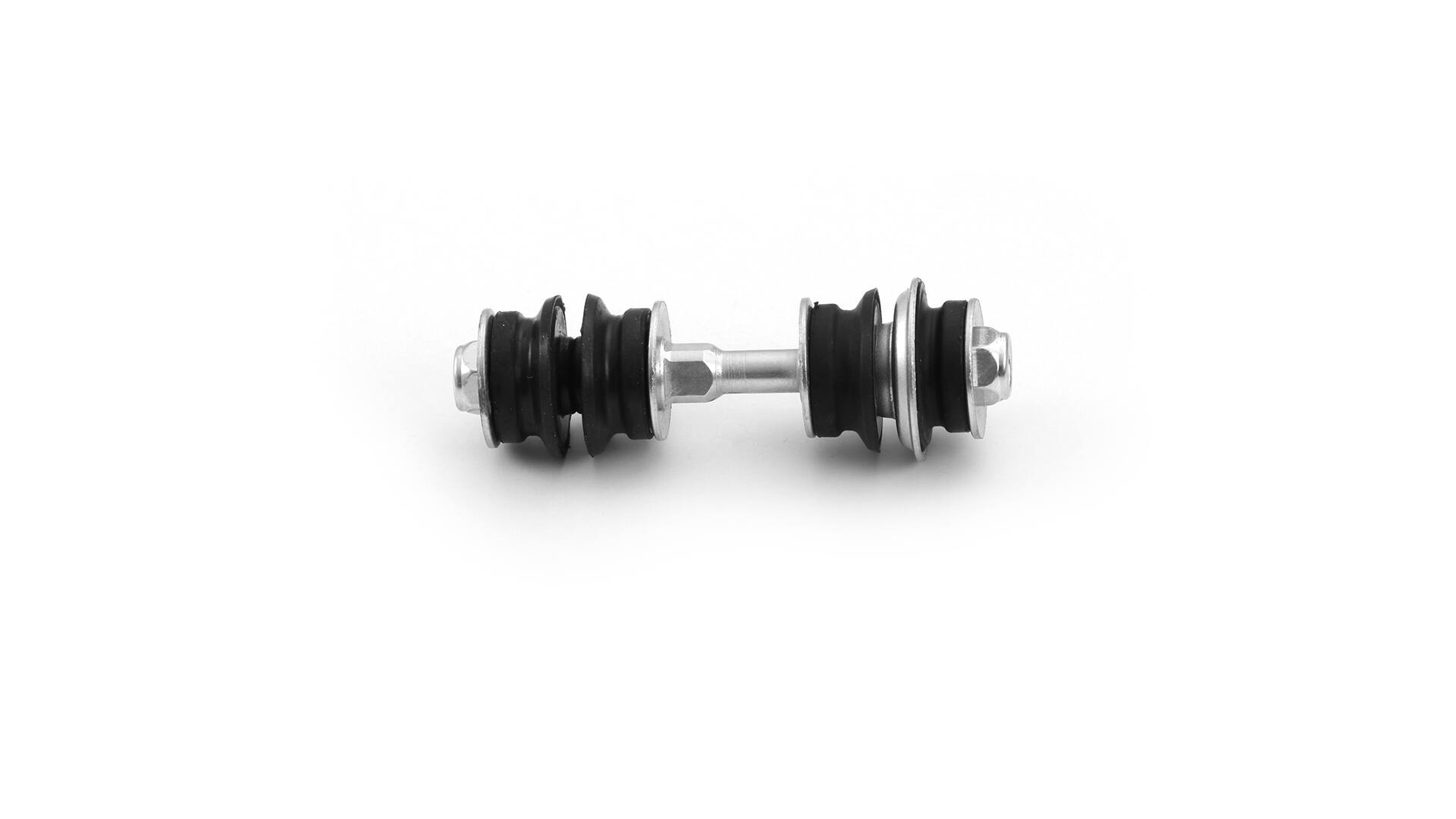

Bieleta de suspensión

Sustitución: bieletas de suspensión - Toyota Yaris P1. Herramientas usted que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 13

                      Llave de vaso n° 13

                      Llave de impacto para llantas n.º 21

                      Llave de trinquete

                      Llave dinamométrica

                      Extractor de rótulas

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: bieletas de suspensión - Toyota Yaris P1. AUTODOC recomienda:

Sustituya la bieleta o enlace estabilizador delantero en un Toyota Yaris P1 por pares.
El procedimiento de sustitución es idéntico para ambas bieletas de un mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: bieletas de suspensión - Toyota Yaris P1. Utilice el siguiente procedimiento:

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Toyota Yaris P1
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Desenrosque la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 8

Afloje los sujeciones que conectan la bieleta de barra estabilizadora. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 9

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 10

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 19.
Paso 11

Desconecte el soporte esférico del muñón de dirección. Use un extractor de rótulas.
Paso 12

Retire el enlace estabilizador de estabilidad transversal.

Sustitución: bieletas de suspensión - Toyota Yaris P1. Los expertos de AUTODOC recomiendan:
Inspeccione los casquillos del estabilizador. En caso necesario, sustitúyalos.
Paso 13

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 14

Instale la barra nueva, atornille las fijaciones.
Paso 15

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 16

Apriete la sujeción que conecta la bieleta a la barra estabilizadora. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 18 Nm.
Paso 17.1

Apriete la sujeción que conecta la barra estabilizadora con el brazo de control.

Paso 17.2

Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 18 Nm.
Paso 18

Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 19

Conecte el soporte esférico al muñón de dirección.
Paso 20

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: bieletas de suspensión - Toyota Yaris P1. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 21

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 22

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: bieletas de suspensión - Toyota Yaris P1. Los profesionales recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 23

Instale la rueda.

Sustitución: bieletas de suspensión - Toyota Yaris P1. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 24

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 25

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.
Paso 26

Retire los gatos y las cuñas.
