¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

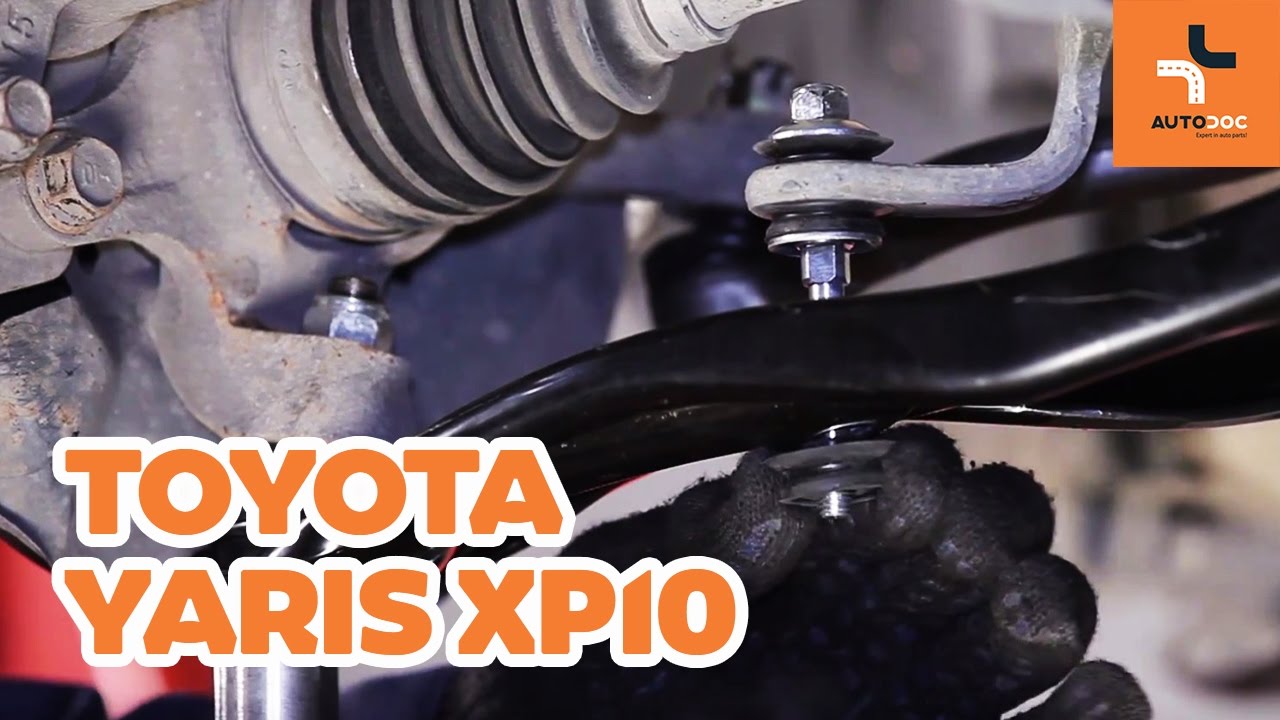

Cómo cambiar el brazo de suspensión delantero en TOYOTA YARIS XP10 INSTRUCCIÓN | AUTODOC

Cómo cambiar: brazo inferior de la parte delantera - Toyota Yaris P1 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para Yaris Hatchback (_P1_) y otros modelos TOYOTA

Barra oscilante de suspensión de ruedas

        Barra oscilante de suspensión de ruedas para Yaris I Hatchback (P1) Gasolina (68 cv)

        Barra oscilante de suspensión de ruedas para Yaris I Hatchback (P1) Gasolina (106 cv)

        Barra oscilante de suspensión de ruedas para Yaris I Hatchback (P1) Gasóleo (75 cv)

        Barra oscilante de suspensión de ruedas para Yaris I Hatchback (P1) Gasolina (87 cv)

        Barra oscilante de suspensión de ruedas para Yaris I Hatchback (P1) Gasolina (65 cv)

        Barra oscilante de suspensión de ruedas para Yaris I Hatchback (P1) Gasolina (105 cv)

        Barra oscilante de suspensión de ruedas para Yaris I Hatchback (P1) Gasolina (150 cv)

Sustitución: brazo inferior de la parte delantera - Toyota Yaris P1. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 10

                        Llave Combinada n.º 13

                        Llave Combinada n.º 17

                        Llave Combinada n.º 19

                        Llave de vaso n° 17

                        Llave de impacto para llantas n.º 21

                        Llave de trinquete

                        Llave dinamométrica

                        Llave giramachos

                        Extractor de rótulas

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Toyota Yaris P1. AUTODOC recomienda:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - Toyota Yaris P1. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Toyota Yaris P1
Paso 5

Retire la rueda.
Paso 6

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 19.
Paso 8

Desconecte el soporte esférico del muñón de dirección. Use un extractor de rótulas.
Paso 9

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 10

Desenrosque la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 13. Usa una llave mixta del n.º 10.
Paso 11

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Destornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 17. Utilice una llave giramachos. Utilice una llave de trinquete.
Paso 13

Sostenga el motor en el área del cárter de aceite. Utilice un gato de transmisión hidráulica.

Sustitución: brazo inferior de la parte delantera - Toyota Yaris P1. Los profesionales recomiendan:
Asegúrese de que el motor está bien sujeto.
Paso 14

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 15

Retire el brazo.
Paso 16

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Instale el brazo nuevo.

Sustitución: brazo inferior de la parte delantera - Toyota Yaris P1. Los expertos de AUTODOC recomiendan:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 18

Atornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 19

Atornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 20

Retire el soporte por debajo del motor.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Toyota Yaris P1. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 21

Conecte el apoyo esférico al muñón de dirección.
Paso 22

Apriete la fijación del soporte esférico. Usa una llave mixta del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 98 Nm.
Paso 23

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 24

Apriete la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 13. Usa una llave mixta del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 18 Nm.
Paso 25

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 88 Nm.

Paso 26

Apriete el tornillo de sujeción trasero que conecta el brazo al subchasis del automóvil. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 132 Nm.
Paso 27

Retire la cazoleta de por debajo del muñón de dirección.

Sustitución: brazo inferior de la parte delantera - Toyota Yaris P1. Consejo:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 28

Trate todas las articulaciones del brazo. Use grasa de cobre.

Paso 29

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 30

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Toyota Yaris P1. Después de haber aplicado el spray, espere unos minutos.
Paso 31

Instale la rueda.

Sustitución: brazo inferior de la parte delantera - Toyota Yaris P1. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 32

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 33

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 21. Utilice una llave dinamométrica. Apriételo a un par de 103 Nm.

Paso 34

Retire los gatos y las cuñas.
