Intervalo de sustitución recomendado para la categoría de pieza Bomba de agua + kit correa distribución : 70000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) 1.9 D, VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) 1.9 D, VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) 1.9 TD … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

Todas las piezas que usted necesita sustituir – Bomba de Agua + Kit de Distribución para Transporter IV Furgón (70A, 70H, 7DA, 7DH) y otros modelos VW

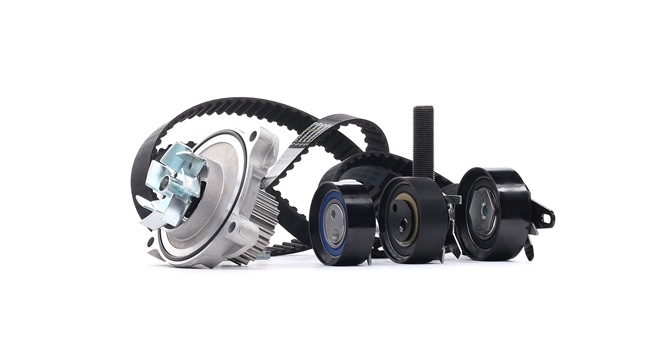

Bomba de agua + kit correa distribución

        Bomba de agua + kit correa distribución para VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) 1.9 D Gasóleo (61 cv)

        Bomba de agua + kit correa distribución para VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) 1.9 TD Gasóleo (68 cv)

        Bomba de agua + kit correa distribución para VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) 1.9 D Gasóleo (60 cv)

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Spray limpiador multiuso

                        Limpiador de frenos

                        Grasa de cobre

                        Sellador

                        Llave dinamométrica

                        Llave Combinada n.º 15

                        Broca hexagonal No. H6

                        Llave de vaso n° 7

                        Llave de vaso n° 10

                        Vaso de 12 puntos n° 19

                        Llave de vaso n° 13

                        Llave de vaso n° 15

                        Llave de vaso n° 16

                        Llave de vaso n° 19

                        Llave de trinquete

                        Soporte de polea universal

                        Juego de herramientas de sincronización del motor

                        Alicates para arandelas

                        Destornillador Philips

                        Espátula de sellos

                        Embudo

                        Contenedor de fluido

                        Palanca

                        Toalla de microfibra

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Los expertos de AUTODOC recomiendan:

Respete los plazos, las recomendaciones y los requisitos de uso de las piezas de recambio proporcionados por el fabricante.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Utilice el siguiente procedimiento:

Paso 1

Abra la capota.

Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 3

Desatornille las sujeciones de los terminales de la batería del coche. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 4

Retire los terminales de la batería.
Paso 5

Desenrosque la tapa del depósito de refrigerante.
Paso 6

Suelte los clips de la cubierta del filtro de aire.
Paso 7

Levante ligeramente la cubierta de la carcasa del filtro de aire.
Paso 8

Desatornille las sujeciones de la carcasa del conjunto de distribución de aire. Use un vaso de impacto del n.º 7. Utilice una llave de trinquete.
Paso 9

Retire la carcasa del conjunto de distribución de aire.
Paso 10

Cubra el cuerpo del acelerador con una toalla de microfibra para evitar que el polvo y la suciedad penetren en el sistema.
Paso 11

Suelte los retenes de la carcasa del filtro de aire. Saque el cuerpo del filtro de aire.
Paso 12

Deshaga las sujeciones de la cubierta superior de la correa de distribución.
Paso 13

Desenrosque las sujeciones de la cubierta superior de la correa de distribución. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 14

Retire la cubierta superior de la correa de distribución.
Paso 15

Asegure las ruedas con cuñas.
Paso 16

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 17

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 18

Desatornille los pernos de la rueda.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 19

Retire la rueda.
Paso 20

Desatornille las sujeciones del protector de paso de rueda. Utilice un destornillador Phillips.
Paso 21

Retire la cubierta del paso de rueda.
Paso 22

Limpie las sujeciones de la bomba de la dirección asistida hidráulica. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desenrosque las sujeciones de la bomba de la dirección asistida hidráulica. Use un vaso de impacto del n.º 13. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 24

Afloje la correa trapezoidal.
Paso 25

Retire la correa trapezoidal.
Paso 26

Limpie las sujeciones del alternador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 27

Afloje las sujeciones del alternador. Use un vaso de impacto del n.º 13. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 28

Retire la correa acanalada en V.
Paso 29

Limpie la sujeción de las poleas del cigüeñal. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 30

Desenrosque las sujeciones de las poleas del cigüeñal. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 31

Retire las poleas del cigüeñal.
Paso 32

Limpie la sujeción de la polea de la bomba de agua. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 33

Desenrosque la sujeción de la polea de la bomba de agua. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 34

Retire la polea de la bomba de agua.
Paso 35

Desenrosque las sujeciones de la cubierta inferior de la correa de distribución. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 36

Retire la cubierta inferior de la correa de distribución.
Paso 37

Gire el engranaje del cigüeñal. Utilice un vaso 12 puntos nº 19. Utilice una llave de trinquete.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Consejo:
El pistón debe estar en su punto muerto superior (PMS).
Paso 38

Bloquee la polea de la bomba de combustible de alta presión. Utilice un juego de herramientas de sincronización del motor.
Paso 39

Suelte la abrazadera del manguito de ventilación del cárter. Use un vaso de impacto del n.º 7. Utilice una llave de trinquete.
Paso 40

Retire el manguito de ventilación del cárter.
Paso 41

Suelte la abrazadera del manguito de ventilación del cárter. Use un vaso de impacto del n.º 7. Utilice una llave de trinquete.
Paso 42

Retire el manguito de ventilación del cárter.
Paso 43

Cubra el zócalo de la válvula PCV con un paño de microfibra para prevenir que entre suciedad y objetos extraños en el sistema.
Paso 44

Desenrosque las sujeciones de la tapa de válvula del motor. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 45

Retire la tapa de válvula del motor.

AUTODOC recomienda:
Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Para evitar causar daños a la pieza durante la instalación, no aplique una fuerza excesiva.
Paso 46

Instale la herramienta de bloqueo del árbol de levas de acuerdo con las marcas de fábrica. Utilice un juego de herramientas de sincronización del motor.
Paso 47

Haga una marca en el engranaje del árbol de levas.
Paso 48

Haga una marca en la correa de distribución.
Paso 49

Haga una marca en la bomba de combustible de alta presión.

Paso 50

Haga una marca en el engranaje del cigüeñal.
Paso 51

Afloje la sujeción de la polea tensora de la correa de distribución. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete.
Paso 52

Retire la polea tensora de la correa de distribución.
Paso 53

Retire la correa de distribución.
Paso 54

Afloje la sujeción de la polea de la bomba de vacío. Utilice un soporte de polea universal. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 55

Retire la sujeción de la polea de la bomba de vacío.
Paso 56

Desenrosque las sujeciones de la bomba de la dirección asistida hidráulica. Use un vaso de impacto del n.º 13. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 57

Retire la bomba de la dirección asistida hidráulica.
Paso 58

Prepare un recipiente para los fluidos.
Paso 59

Separe el clip de la manguera inferior de refrigerante. Use una palanca.
Paso 60

Separe la tubería inferior de refrigerante.
Paso 61

Drene el líquido refrigerante del motor.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Consejo de los expertos de AUTODOC:
¡Cuidado! El refrigerante puede estar muy caliente.Póngase los guantes para evitar el contacto con el líquido caliente.Todo el trabajo debería ser realizado con el motor parado.
Paso 62

Desenrosque las sujeciones de la bomba de agua. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 63

Retire la bomba de agua. Use una palanca.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Consejo de AUTODOC:
¡Cuidado! El líquido refrigerante podría salir de los canales y del cuerpo de la bomba de agua.
Paso 64

Limpie el asiento de montaje de la bomba de agua. Utilice una espátula para sellos. Utilice un spray de limpieza multiuso.
Paso 65

Trate el asiento de montaje de la bomba de agua. Utilice un sellador.
Paso 66

Instale la junta de la bomba de agua.
Paso 67

Instale la nueva bomba de agua.
Paso 68

Apriete las sujeciones de la bomba de agua. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 69

Trate el asiento de montaje de la polea de la bomba de vacío. Utilice un spray de limpieza multiuso.
Paso 70

Instale la polea de la bomba de vacío.
Paso 71

Apriete la sujeción de la polea de la bomba de vacío. Utilice un soporte de polea universal. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 72

Conecte la tubería inferior de refrigerante.
Paso 73

Fije el clip de la manguera inferior de refrigerante.
Paso 74

Instale la bomba de la dirección asistida hidráulica.
Paso 75

Apriete las sujeciones de la bomba de dirección asistida hidráulica. Use un vaso de impacto del n.º 13. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 76

Limpie el asiento de montaje de la polea tensora de la correa de distribución. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 77

Trate el asiento de montaje de la polea tensora de la correa de distribución. Utilice un sellador.
Paso 78

Instale la polea tensora de la correa de distribución.
Paso 79

Instale la nueva correa de distribución según las marcas de fábrica.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). AUTODOC recomienda:
Tenga cuidado para no dañar la correa de distribución.
Paso 80

Ajuste la tensión de la correa de distribución mediante el movimiento de la polea tensora. Utilice alicates para arandelas. Usa una llave mixta del n.º 15.
Paso 81

Retire la herramienta de bloqueo de la polea de la bomba de combustible de alta presión.
Paso 82

Retire la herramienta de bloqueo del árbol de levas.
Paso 83

Gire el engranaje del cigüeñal. Utilice un vaso 12 puntos nº 19. Utilice una llave de trinquete.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Consejo:
Asegúrese de que todos los componentes de la correa de distribución hayan sido montados correctamente.
Paso 84

Apriete la sujeción de la polea tensora de la correa de distribución. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 85

Limpie el asiento de montaje de la tapa de válvula del motor. Utilice un spray de limpieza multiuso.
Paso 86

Trate el asiento de montaje de la tapa de válvula del motor. Utilice un sellador.
Paso 87

Instale la junta de la tapa de válvula del motor.
Paso 88

Instale la tapa de válvula del motor.
Paso 89

Apriete las sujeciones de la tapa de válvula del motor. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 90

Quite el paño de microfibra del orificio de la válvula PCV.
Paso 91

Instale el tubo de la PCV.
Paso 92

Quite el paño de microfibra del orificio de la válvula PCV.
Paso 93

Instale el tubo de la PCV.
Paso 94

Fije la abrazadera en el manguito de ventilación del cárter. Use un vaso de impacto del n.º 7. Utilice una llave de trinquete.
Paso 95

Instale la cubierta inferior de la correa de distribución.
Paso 96

Apriete las sujeciones de la cubierta inferior de la correa de distribución. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 97

Instale la polea de la bomba de agua.
Paso 98

Apriete la sujeción de la polea de la bomba de agua. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 99

Instale la polea del cigüeñal de acuerdo con las marcas de fábrica.
Paso 100

Apriete la sujeción de las poleas del cigüeñal. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 101

Instale la correa acanalada en V.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Los profesionales recomiendan:
Asegúrese de que la correa acanalada en V se adapta ajustadamente a todas las poleas.
Paso 102

Coloque la correa trapezoidal acanalada sobre el alternador. Use una palanca.

AUTODOC recomienda:
Asegúrese de que la correa acanalada en V se encuentra correctamente tensada.
Paso 103

Instale la correa trapezoidal.
Paso 104

Apriete las sujeciones de la bomba de dirección asistida hidráulica. Use un vaso de impacto del n.º 13. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 105

Instale la cubierta superior de la correa de distribución. Asegúrese de que escucha un sonido clic indicando que está bloqueado en su lugar.
Paso 106

Apriete las sujeciones de la cubierta superior de la correa de distribución. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 107

Apriete las sujeciones del alternador. Use un vaso de impacto del n.º 13. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Respete el par de apriete recomendado.
Paso 108

Instale el cuerpo del filtro de aire.
Paso 109

Bloquee los retenes de la carcasa del filtro de aire.
Paso 110

Retire la toalla de microfibra del cuerpo del acelerador.
Paso 111

Vuelva a instalar la carcasa del conjunto de distribución de aire.
Paso 112

Instale la tapa del filtro de aire. Fíjela.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Los expertos de AUTODOC recomiendan:
Al realizar la instalación, no aplique fuerza excesiva para evitar causar daños en la pieza.
Paso 113

Presione los clips de la cubierta del filtro de aire en su lugar.
Paso 114

Atornille las sujeciones de la carcasa del ensamblado de distribución de aire. Use un vaso de impacto del n.º 7. Utilice una llave de trinquete.
Paso 115

Retire la tapa del depósito de refrigerante.
Paso 116

Inserte el embudo.
Paso 117

Eche refrigerante en el depósito de refrigerante.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Consejo de AUTODOC:
Utilice solamente el refrigerante recomendado por el fabricante.El nivel de refrigerante debería encontrarse en la marca MAX.Espere hasta que el aire salga del sistema.
Paso 118

Instale el protector del paso de rueda en su asiento de montaje. Atornille las sujeciones. Utilice un destornillador Phillips.
Paso 119

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 120

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 121

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Después de haber aplicado el spray, espere unos minutos.
Paso 122

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW TRANSPORTER IV Box (70XA)
Paso 123

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 124

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 125

Retire los gatos y las cuñas.
Paso 126

Conecte los terminales a la batería.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Consejo:
¡Tenga cuidado! No mezcle los terminales positivos y negativos de la batería del coche.
Paso 127

Atornille las sujeciones de los terminales de la batería. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 128

Pongan en marcha el motor por unos minutos. Esto debe efectuarse para eliminar el aire residual del sistema de refrigeración y para comprobar el correcto funcionamiento de los componentes.

Paso 129

Apague el motor.

Paso 130

Compruebe el nivel de refrigerante. Si fuera necesario, proceda a llenarlo hasta el nivel requerido.

¡Por favor, tenga esto en cuenta!
El nivel de refrigerante debería encontrarse en la marca MAX.
Paso 131

Instale la tapa del depósito de refrigerante.

Paso 132

Enrosque la tapa del depósito de refrigerante.

Paso 133

Retire el protector de aletas del guardabarros.

Paso 134

Cierre la capota.

Sustitución: bomba de agua & kit correa distribución - VW TRANSPORTER IV Box (70XA). Los profesionales recomiendan:
Asegúrese de registrar el kilometraje en el que usted ha sustituido la correa de distribución y los kits de bomba de agua.

¿Le ha resultado útil este manual?

Por favor, califique este manual en una escala del 1 al 5. Si usted tuviera alguna cuestión, no dude en preguntarnos.

Cómo cambiar: termostato refrigerante - VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) | Guía de sustitución

Descargar gratis
1.21 MB
Cómo cambiar: soporte de motor de la parte trasera - VW Transporter T4 Furgón (70A, 70H, 7DA, 7DH) | Guía de sustitución

Descargar gratis
1.88 MB
Cómo cambiar: sonda lambda - VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) | Guía de sustitución

Descargar gratis
911.36 KB
Cómo cambiar: bobina de encendido - VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) | Guía de sustitución

Descargar gratis
1.62 MB
Cómo cambiar: bujía - VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) | Guía de sustitución

Descargar gratis
829.44 KB
Cómo cambiar: caudalímetro - VW Transporter IV Furgón (70A, 70H, 7DA, 7DH) | Guía de sustitución

Descargar gratis
972.8 KB

Cómo cambiar: bomba de agua & kit correa distribución - VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) | Guía de sustitución

Descargar gratis
6.7 MB
Cómo cambiar: bomba de agua & kit correa distribución - VW Transporter T4 Camión de plataforma / Chasis (70E, 70L, 70M, 7DE, 7DL, 7D) | Guía de sustitución

Descargar gratis
6.7 MB
Cómo cambiar: bomba de agua & kit correa distribución - VW Golf 3 | Guía de sustitución

Descargar gratis
6.68 MB
Cómo cambiar: bomba de agua - VW Golf 2 | Guía de sustitución

Descargar gratis
2.67 MB
Cómo cambiar: bomba de agua & kit correa distribución - VW Golf IV Hatchback (1J1) | Guía de sustitución

Descargar gratis
6.25 MB
Cómo cambiar: bomba de agua & kit correa distribución - VW POLO (9N_) | Guía de sustitución

Descargar gratis
6.25 MB

Su perfil es su asistente personal.

Realiza un seguimiento de gastos, registro del coche, calendario sustituciones, materiales, notas y documentos favoritos.

¡Instale la app del AUTODOC CLUB!

Su gestor personal de gastos del coche, consejos de mantenimiento, recordatorios acerca de las próximas citas e intervalos de servicio, instrucciones para realizar reparaciones por su cuenta - y todo esto en su teléfono.

Escanear

Para descargar la app:

- escanee el código QR
- descargar del App Store
- descargar de Google Play

Consejos y trucos para VW Transporter IV Furgón (70A, 70H, 7DA, 7DH)

Cómo limpiar el motor de tu coche | AUTODOC

51K visualizaciones

Publicado el: 17/12/2020
Cómo proteger adecuadamente la carrocería de un coche contra el óxido | AUTODOC

5K visualizaciones

Publicado el: 01/09/2022
Cómo prolongar la vida de un coche usado | AUTODOC

9K visualizaciones

Publicado el: 08/01/2021
Los 5 principales errores al sustituir los amortiguadores | Consejos de AUTODOC

6K visualizaciones

Publicado el: 15/06/2023
