¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 1.6 MultiFuel … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los brazo de suspensión traseros en VW GOLF 5 (1K1) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: brazo de control inferior de la suspensión trasera - VW Golf 5 | Guía de sustitución

Productos alternativos

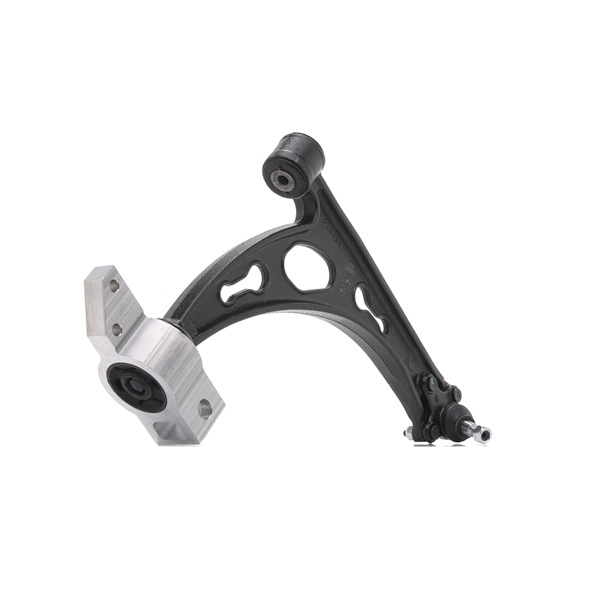

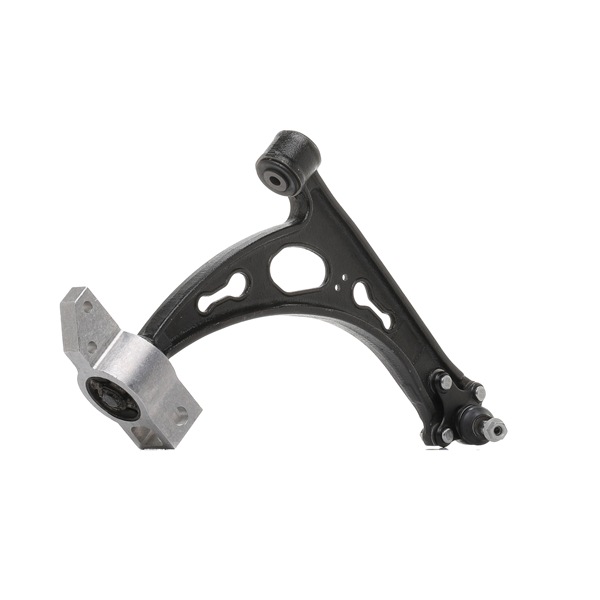

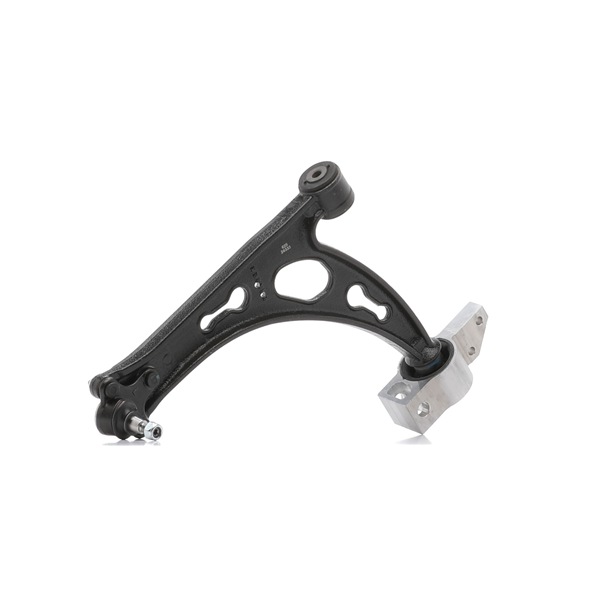

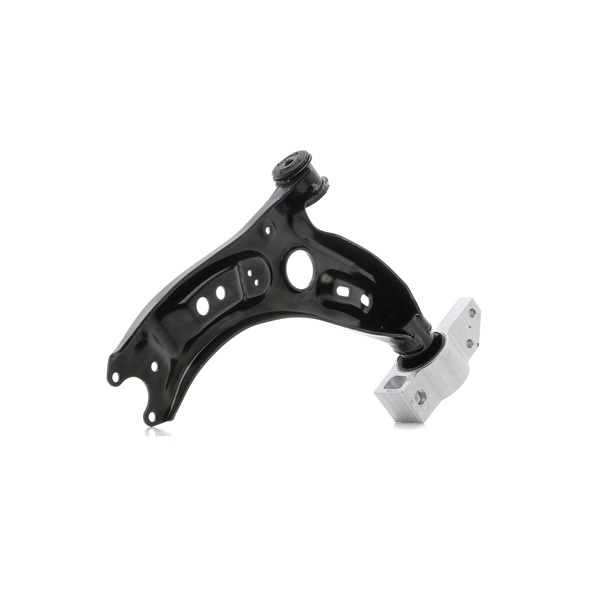

Barra oscilante de suspensión de ruedas

Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 18

                      Llave de vaso n° 18

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Palanca

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Golf 5
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones del brazo de control. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Haga una marca en el perno de ajuste de la inclinación.
Paso 8

Destornille la fijación de la palanca a la viga. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 9

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 10

Retire el perno de sujeción. Use una palanca.
Paso 11

Quite la cazoleta de por debajo de la palanca.

Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. Consejo de los expertos de AUTODOC:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 12

Saque el resorte.
Paso 13

Desatornille la sujeción que conecta el brazo de control a la mangueta trasera. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 14

Retire el perno de sujeción.
Paso 15

Retire el brazo.
Paso 16

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Instale el brazo nuevo.

Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. Consejo:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 18

Instale el perno de sujeción.
Paso 19

Instale el resorte helicoidal junto con los soportes de montaje de goma en los asientos de montaje. Use una palanca.
Paso 20

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 21

Instale el perno de sujeción.

Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. Los profesionales recomiendan:
Ajuste la posición del perno de alineación según la marca.
Paso 22

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 23

Atornille la sujeción que conecta el brazo de control con el subchasis trasero. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18.
Paso 24

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 25

Atornille las sujeciones que conectan el brazo de control a la mangueta trasera. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18.
Paso 26

Apriete las sujeciones que conectan el brazo de control a la mangueta trasera. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 27

Apriete la fijación de la palanca a la viga. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 95 Nm.
Paso 28

Quite la cazoleta de por debajo de la palanca.

Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 29

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 30

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.

Paso 31

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. Después de haber aplicado el spray, espere unos minutos.
Paso 32

Instale la rueda.

Sustitución: brazo de control inferior de la suspensión trasera - VW Golf 5. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 33

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 34

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 35

Retire los gatos y las cuñas.
