¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
AUDI A4 B7 Avant (8ED) 2.0 TDI quattro, AUDI A4 B7 Avant (8ED) 1.6, AUDI A4 B7 Avant (8ED) 2.0, AUDI A4 B7 Avant (8ED) 1.8 T, AUDI A4 B7 Avant (8ED) 1.8 T quattro, AUDI A4 B7 Avant (8ED) 2.0 TFSI, AUDI A4 B7 Avant (8ED) 2.0 TFSI quattro, AUDI A4 B7 Avant (8ED) 3.2 FSI, AUDI A4 B7 Avant (8ED) 3.2 FSI quattro, AUDI A4 B7 Avant (8ED) 1.9 TDI, AUDI A4 B7 Avant (8ED) 2.0 TDI 16V, AUDI A4 B7 Avant (8ED) 2.5 TDI, AUDI A4 B7 Avant (8ED) 3.0 TDI quattro, AUDI A4 B7 Avant (8ED) RS4 quattro, AUDI A4 B7 Avant (8ED) S4 quattro, AUDI A4 B7 Avant (8ED) 2.0 TFSI, AUDI A4 B7 Avant (8ED) 2.0 TFSI quattro, AUDI A4 B7 Avant (8ED) 2.0 TDI, AUDI A4 B7 Avant (8ED) 2.0 TDI quattro, AUDI A4 B7 Avant (8ED) 2.7 TDI, AUDI A4 B7 Avant (8ED) 2.0 TDI, AUDI A4 B7 Avant (8ED) 3.0 TDI quattro, AUDI A4 B7 Avant (8ED) 2.0 TFSI, AUDI A4 B7 Avant (8ED) 3.0 quattro, AUDI A4 B7 Avant (8ED) 3.0, AUDI A4 B7 Avant (8ED) 2.0 TDI, AUDI A4 B7 Avant (8ED) 2.0 TDI quattro, AUDI A4 B7 Avant (8ED) 2.7 TDi, AUDI A4 B7 Avant (8ED) 2.0 TDI, AUDI A4 B7 Avant (8ED) 2.0 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

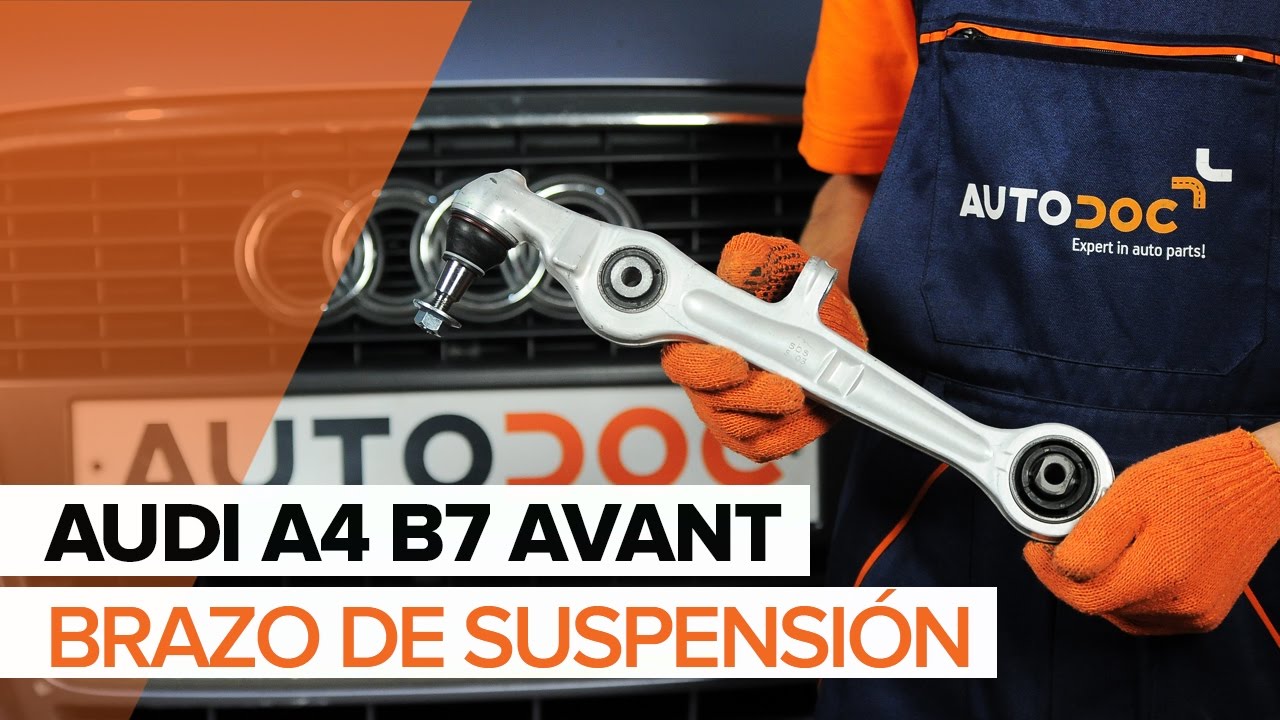

Cómo cambiar brazo de suspensión inferior delantero en AUDI A4 B7 AVANT INSTRUCCIÓN | AUTODOC

Cómo cambiar: brazo inferior de la parte delantera - Audi A4 B7 Avant | Guía de sustitución

Productos alternativos

Barra oscilante de suspensión de ruedas

Sustitución: brazo inferior de la parte delantera - Audi A4 B7 Avant. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 13

                      Llave Combinada n.º 16

                      Llave Combinada n.º 18

                      Llave de vaso n° 18

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Martillo

                      Punzón

                      Palanca

                      Mazo de goma

                      Extractor de rótulas

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Audi A4 B7 Avant. AUTODOC recomienda:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - Audi A4 B7 Avant. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: brazo inferior de la parte delantera - Audi A4 B7 Avant. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie los sujetadores que unen la rótula de suspensión a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Destornille la fijación del soporte esférico del muñón de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 8

Desconecte el brazo inferior del muñón de dirección. Use un extractor de rótulas.

Paso 9

Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 10

Destornille la fijación inferior de la pata amortiguadora. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 11

Retire el perno de sujeción.
Paso 12

Desconecte la parte inferior del puntal de suspensión.
Paso 13

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desenrosque la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 13. Usa una llave mixta del n.º 16.
Paso 15

Desatornille la sujeción que conecta la bieleta a la barra estabilizadora. Usa una llave mixta del n.º 16.
Paso 16

Retire el perno de sujeción.

Paso 17

Retire el enlace estabilizador de estabilidad transversal.

Paso 18

Limpie las sujeciones que conectan el brazo de control al bastidor auxiliar (subchasis). Use un cepillo de alambre. Use el aerosol WD-40.

Paso 19

Destornille la fijación de la palanca del bastidor auxiliar. Usa una llave mixta del n.º 18 (2 piezas).
Paso 20

Retire el perno de sujeción.
Paso 21

Separe el brazo de control. Use una palanca.
Paso 22

Retire la tuerca de sujeción.

Paso 23

Desconecte el brazo inferior del muñón de dirección.
Paso 24

Retire el brazo.
Paso 25

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 26

Instale el brazo nuevo.

Sustitución: brazo inferior de la parte delantera - Audi A4 B7 Avant. Consejo de los expertos de AUTODOC:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 27

Conecte el soporte esférico al muñón de dirección.

Paso 28

Instale la tuerca de sujeción.

Paso 29

Una el brazo de control. Utilice un mazo de goma.
Paso 30

Instale el perno de sujeción. Utilice un martillo. Use un punzón.
Paso 31

Atornille la sujeción que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18 (2 piezas).
Paso 32

Conecte la parte inferior del puntal de suspensión.
Paso 33

Instale el perno de sujeción.
Paso 34

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 35

Instale la barra del estabilizador de estabilidad transversal.

Paso 36

Instale el perno de sujeción.

Paso 37

Apriete la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 13. Usa una llave mixta del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 38

Apriete la sujeción que conecta la bieleta a la barra estabilizadora. Usa una llave mixta del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 39

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 40

Apriete la fijación inferior de la pata amortiguadora. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 41

Apriete la fijación de la palanca al bastidor auxiliar. Usa una llave mixta del n.º 18 (2 piezas). Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.+180°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 42

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Audi A4 B7 Avant. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 43

Trate las sujeciones del amortiguador. Trate todas las juntas de la bieleta o enlace estabilizador. Trate todas las articulaciones del brazo. Trate las sujeciones de la rótula. Use grasa de cobre.
Paso 44

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 45

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Audi A4 B7 Avant. Después de haber aplicado el spray, espere unos minutos.
Paso 46

Instale la rueda.

Sustitución: brazo inferior de la parte delantera - Audi A4 B7 Avant. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 47

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 48

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 49

Retire los gatos y las cuñas.
