¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 5 Berlina (E60) 525 d, BMW 5 Berlina (E60) 520 i, BMW 5 Berlina (E60) 530 d, BMW 5 Berlina (E60) 525 i, BMW 5 Berlina (E60) 545 i, BMW 5 Berlina (E60) M5, BMW 5 Berlina (E60) 535 d, BMW 5 Berlina (E60) 530 i, BMW 5 Berlina (E60) 523 i, BMW 5 Berlina (E60) 525 i, BMW 5 Berlina (E60) 540 i, BMW 5 Berlina (E60) 550 i, BMW 5 Berlina (E60) 520 d, BMW 5 Berlina (E60) 530 d, BMW 5 Berlina (E60) 525 xi, BMW 5 Berlina (E60) 530 xi, BMW 5 Berlina (E60) 530 xd, BMW 5 Berlina (E60) 520 d, BMW 5 Berlina (E60) 535 d, BMW 5 Berlina (E60) 525 i, BMW 5 Berlina (E60) 525 xi, BMW 5 Berlina (E60) 523 i, BMW 5 Berlina (E60) 525 d, BMW 5 Berlina (E60) 530 d, BMW 5 Berlina (E60) 530 xd, BMW 5 Berlina (E60) 530 i, BMW 5 Berlina (E60) 530 xi, BMW 5 Berlina (E60) 530 i, BMW 5 Berlina (E60) 535 i, BMW 5 Berlina (E60) 525 xd, BMW 5 Berlina (E60) 520 d, BMW 5 Berlina (E60) 520 i, BMW 5 Berlina (E60) 520 i, BMW 5 Berlina (E60) 525 i xDrive, BMW 5 Berlina (E60) 530 i xDrive, BMW 5 Berlina (E60) 525 d xDrive, BMW 5 Berlina (E60) 530 d xDrive, BMW 5 Berlina (E60) 530 d, BMW 5 Berlina (E60) 520 i, BMW 5 Berlina (E60) 540 i, BMW 5 Berlina (E60) 523 i, BMW 5 Berlina (E60) 530 i, BMW 5 Berlina (E60) 530 xi, BMW 5 Berlina (E60) 525 i, BMW 5 Berlina (E60) 525 d, BMW 5 Berlina (E60) 525 i, BMW 5 Berlina (E60) 525 i, BMW 5 Berlina (E60) 520 d, BMW 5 Berlina (E60) 525 i … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los brazo de suspensión delantera en BMW E60 [VÍDEO TUTORIAL DE AUTODOC]

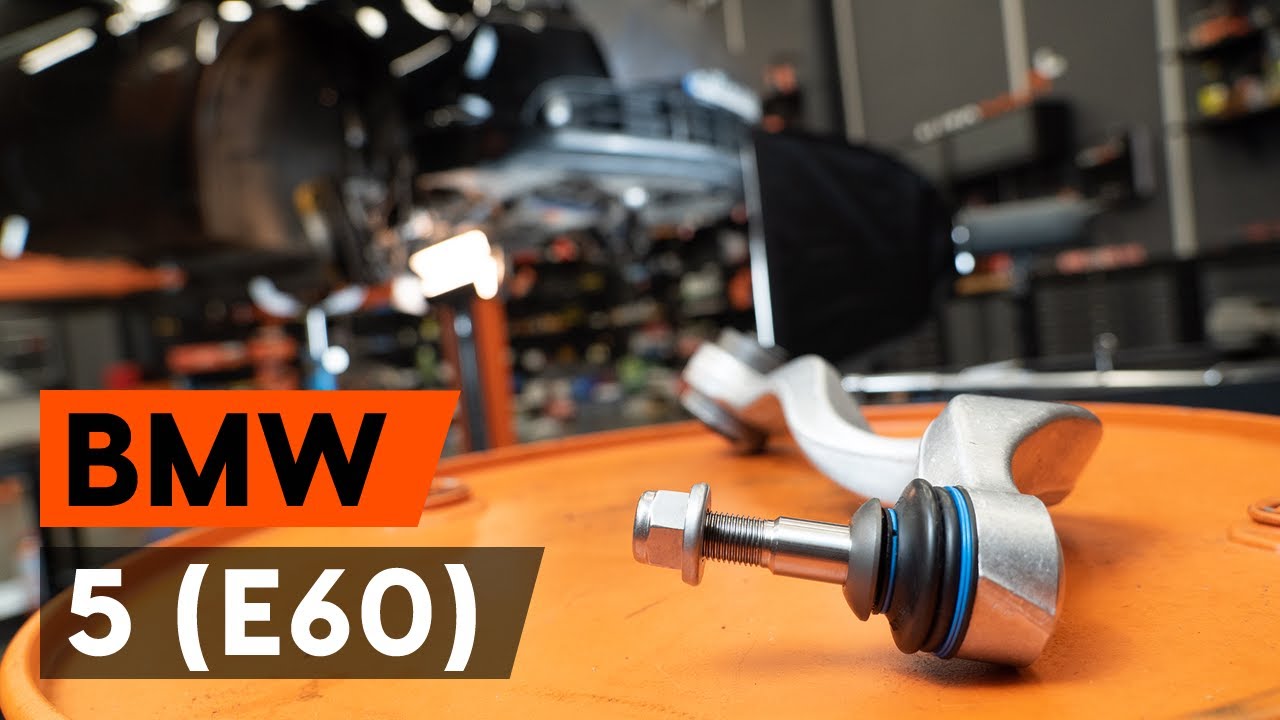

Cómo cambiar: brazo inferior de la parte delantera - BMW E60 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para 5 Berlina (E60) y otros modelos BMW

Barra oscilante de suspensión de ruedas

Juego de reparación, brazo de suspensión

Travesaños / barras, suspensión ruedas

        Barra oscilante de suspensión de ruedas para BMW 5 Berlina (E60) 525 i Gasolina (186 cv)

        Barra oscilante de suspensión de ruedas para BMW 5 Berlina (E60) 520 i Gasolina (170 cv)

        Barra oscilante de suspensión de ruedas para BMW 5 Berlina (E60) 530 d Gasóleo (218 cv)

        Barra oscilante de suspensión de ruedas para BMW 5 Berlina (E60) 525 i Gasolina (192 cv)

        Barra oscilante de suspensión de ruedas para BMW 5 Berlina (E60) 545 i Gasolina (333 cv)

        Barra oscilante de suspensión de ruedas para BMW 5 Berlina (E60) 525 d Gasóleo (177 cv)

        Barra oscilante de suspensión de ruedas para BMW 5 Berlina (E60) M5 Gasolina (507 cv)

        Barra oscilante de suspensión de ruedas para BMW 5 Berlina (E60) 535 d Gasóleo (272 cv)

        Barra oscilante de suspensión de ruedas para BMW 5 Berlina (E60) 530 i Gasolina (258 cv)

Sustitución: brazo inferior de la parte delantera - BMW E60. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 9

                        Llave Combinada n.º 10

                        Llave Combinada n.º 16

                        Llave Combinada n.º 18

                        Llave de vaso n° 10

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Llave de vaso n° 21

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Cincel plano

                        Martillo

                        Extractor de rótulas

                        Gato de transmisión hidráulica

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - BMW E60. AUTODOC recomienda:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - BMW E60. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: brazo inferior de la parte delantera - BMW E60. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 8

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 10

Desconecte la rótula de dirección del muñón de dirección.
Paso 11

Limpie las sujeciones del sensor de nivelación del faro. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Desenrosque las sujeciones del sensor de nivelación del faro. Usa una llave mixta del n.º 9. Usa una llave mixta del n.º 10.
Paso 13

Desconecte el sensor de nivelación del faro.
Paso 14

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Destornille la fijación del soporte esférico del muñón de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 16

Destornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 17

Desconecte el soporte esférico del muñón de dirección. Use un extractor de rótulas.
Paso 18

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 19

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 20

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 21

Retire el perno de sujeción.
Paso 22

Desenrosque la sujeción del soporte de la bieleta de suspensión. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 23

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 24

Descienda el gato de transmisión hidráulica unos 10-15 cm.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - BMW E60. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 25

Desconecte el brazo inferior del muñón de dirección.
Paso 26

Retire el perno de sujeción.
Paso 27

Retire el brazo.
Paso 28

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 29

Instale el brazo nuevo.

Sustitución: brazo inferior de la parte delantera - BMW E60. Los expertos de AUTODOC recomiendan:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 30

Conecte la palanca inferior al muñón de dirección.
Paso 31

Eleve el gato hidráulico de transmisión en unos 10-15 cm.
Paso 32

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 33

Atornille la sujeción del soporte de la bieleta de suspensión. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 34

Instale el perno de sujeción.
Paso 35

Atornille la sujeción que conecta el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 36

Instale el perno de sujeción.
Paso 37

Atornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18.
Paso 38

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 39

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 41

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 42

Conecte el apoyo esférico al muñón de dirección.

Paso 43

Atornille las sujeciones de la rótula. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 44

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Apriete las fijaciones de la bieleta de la barra estabilizadora. Usa una llave mixta del n.º 16.
Paso 46

Vuelva a conectar el sensor de nivelación del faro.
Paso 47

Atornille las sujeciones del sensor de nivelación del faro. Usa una llave mixta del n.º 9. Usa una llave mixta del n.º 10.
Paso 48

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 49

Apriete las sujeciones del soporte de la bieleta de suspensión. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 50

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 81 Nm.
Paso 51

Apriete las sujeciones del sensor de nivelación del faro. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 7 Nm.
Paso 52

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 165 Nm.
Paso 53

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 165 Nm.
Paso 54

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 55

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 56

Apriete el sujetador trasero que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 57

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
BMW E60 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 58

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 59

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre.
Paso 60

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 61

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: brazo inferior de la parte delantera - BMW E60. Consejo de los expertos de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 62

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. BMW E60
Paso 63

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 64

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 65

Retire los gatos y las cuñas.
