¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
OPEL Zafira B (A05) 1.7 CDTI (M75), OPEL Zafira B (A05) 1.6 CNG Turbo (M75), OPEL Zafira B (A05) 1.7 CDTI (M75), OPEL Zafira B (A05) 1.6 (M75), OPEL Zafira B (A05) 2.0 (M75), OPEL Zafira B (A05) 2.2 (M75), OPEL Zafira B (A05) 1.9 CDTI (M75), OPEL Zafira B (A05) 1.9 CDTI (M75), OPEL Zafira B (A05) 1.9 CDTI (M75), OPEL Zafira B (A05) 2.0 (M75), OPEL Zafira B (A05) 1.6 CNG (M75), OPEL Zafira B (A05) 1.6 (M75), OPEL Zafira B (A05) 1.8 (M75), OPEL Zafira B (A05) 1.8 LPG (M75), OPEL Zafira B (A05) 1.6 FlexFuel (M75) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

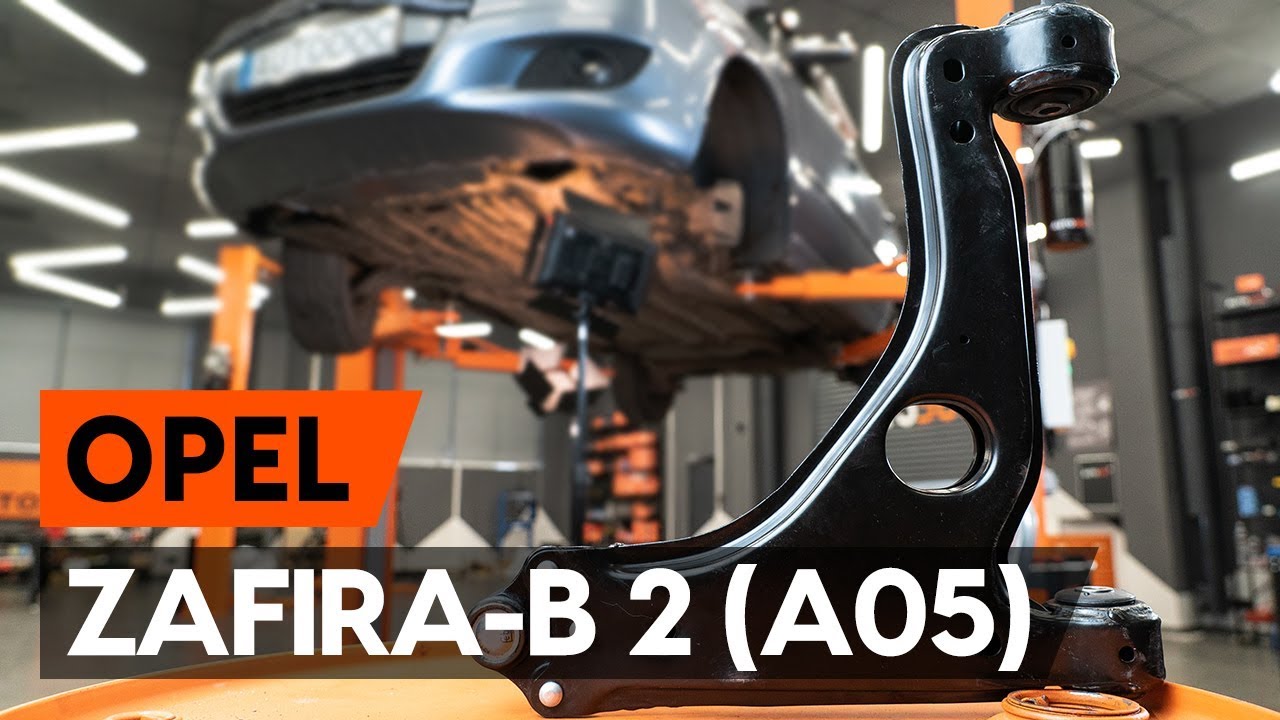

Cómo cambiar los brazo de suspensión delantera en OPEL ZAFIRA-B 2 (A05) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: brazo inferior de la parte delantera - Opel Zafira B A05 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para Zafira B (A05) y otros modelos OPEL

Productos alternativos

Barra oscilante de suspensión de ruedas

TC1376 DELPHI Barra oscilante de suspensión de ruedas

50,79 EUR

Tienda

SKCA-0050303 STARK Barra oscilante de suspensión de ruedas

50,95 EUR

Tienda

27073 FEBI BILSTEIN Barra oscilante de suspensión de ruedas

52,63 EUR

Tienda

58005101 METZGER Barra oscilante de suspensión de ruedas

53,04 EUR

Tienda

49612 MAPCO Barra oscilante de suspensión de ruedas

56,61 EUR

Tienda

QSA2077S QUINTON HAZELL Barra oscilante de suspensión de ruedas

58,85 EUR

Tienda

4211625 KRAFT Barra oscilante de suspensión de ruedas

58,87 EUR

Tienda

9070 SIDEM Barra oscilante de suspensión de ruedas

61,75 EUR

Tienda

SKCA-0050151 STARK Barra oscilante de suspensión de ruedas

62,28 EUR

Tienda

5013631 NK Barra oscilante de suspensión de ruedas

74,82 EUR

Tienda

Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 17

                      Llave Combinada n.º 18

                      Llave de vaso n° 18

                      Llave de vaso n° 19

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Punzón

                      Martillo

                      Cincel plano

                      Mazo de goma

                      Palanca

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. AUTODOC recomienda:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. Después de haber aplicado el spray, espere unos minutos.Use gafas protectoras.
Paso 7

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 8

Retire el perno de sujeción. Use un punzón. Utilice un mazo de goma.
Paso 9

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.

Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. Los expertos de AUTODOC recomiendan:
Después de aplicar el aerosol, espere unos minutos.Use gafas protectoras.
Paso 10

Afloje la sujeción delantera del brazo de control. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 18. Utilice una llave de trinquete.
Paso 11

Afloje la sujeción posterior del brazo de control. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 18. Utilice una llave de trinquete.
Paso 12

Suelte la sujeción que conecta la rótula del brazo de control con la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 13

Desconecte el brazo inferior del muñón de dirección.
Paso 14

Retire los pernos de sujeción.
Paso 15

Retire el brazo. Use una palanca.
Paso 16

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Instale el brazo nuevo. Use una palanca.

Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. Consejo de AUTODOC:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 18

Instale los pernos de sujeción.
Paso 19

Conecte la palanca inferior al muñón de dirección.
Paso 20

Instale el perno de sujeción.
Paso 21

Atornille las sujeciones de la rótula. Use un vaso de impacto del n.º 19. Usa una llave mixta del n.º 17. Utilice una llave de trinquete.
Paso 22

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 19. Usa una llave mixta del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.
Paso 23

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 24

Atornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 25

Atornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 26

Apriete la sujeción trasera del brazo de control. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 27

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 28

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 29

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 30

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 31

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 32

Instale la rueda.

Sustitución: brazo inferior de la parte delantera - Opel Zafira B A05. Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 33

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 34

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 35

Retire los gatos y las cuñas.
