¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 1.9 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 1.9 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.5 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.5 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) VR6 3.2, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) VR6 3.2, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.5 TDI 4motion, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 1.9 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) VR6 3.2 4motion, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 1.9 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 TDI 4motion, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.5 TDI 4motion, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 TDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 TDI 4motion, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 BiTDI, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 BiTDI 4motion, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 CNG, VW Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) 2.0 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

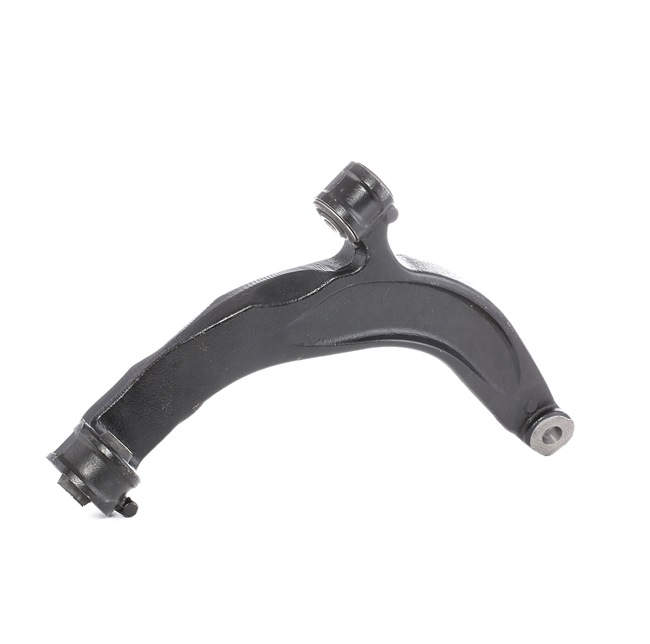

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para Transporter T5 Caja / Chasis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD) y otros modelos VW

Productos alternativos

Barra oscilante de suspensión de ruedas

Sustitución: brazo inferior de la parte delantera - VW TRANSPORTER V Platform/Chassis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD). Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Grasa cerámica

                      Llave dinamométrica

                      Llave Combinada n.º 21

                      Llave de vaso n° 21

                      Llave de vaso n° 22

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Extractor de rótulas

                      Gato de transmisión hidráulica

                      Llave giramachos

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - VW TRANSPORTER V Platform/Chassis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD). Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - VW TRANSPORTER V Platform/Chassis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD). Utilice el siguiente procedimiento:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

Sustitución: copelas del amortiguador - VW TRANSPORTER V Platform/Chassis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD). Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 22. Utilice una llave de trinquete.
Paso 8

Desconecte el brazo de control inferior de la mangueta de dirección. Use un extractor de rótulas.
Paso 9

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete. Utilice una llave giramachos.
Paso 10

Retire la sujeción trasera del brazo de control.

Paso 11

Destornille la fijación delantera de la palanca. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave giramachos. Utilice una llave de trinquete.
Paso 12

Retire la sujeción delantera del brazo de control.

Paso 13

Retire el brazo.
Paso 14

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Instale el brazo nuevo.

Sustitución: brazo inferior de la parte delantera - VW TRANSPORTER V Platform/Chassis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD). Los profesionales recomiendan:
Durante la instalación usen solamente los nuevos bulones y tuercas.
Paso 16

Instale las sujeciones del brazo de control.
Paso 17

Conecte el brazo de control inferior a la mangueta de dirección.

Paso 18

Apriete las sujeciones que conectan la rótula al brazo de control. Use un vaso de impacto del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°
Paso 19

Apoye el brazo de control. Utilice un gato de transmisión hidráulica.

AUTODOC recomienda:
Para apretar las sujeciones correctamente, debe elevar con un gato los componentes de la suspensión hasta su posición de trabajo.
Paso 20

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.+120°
Paso 21

Apriete el tornillo de sujeción trasero que conecta el brazo al subchasis del automóvil. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.+120°
Paso 22

Retire el apoyo de debajo del brazo de control.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - VW TRANSPORTER V Platform/Chassis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD). Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 23

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 24

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 25

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - VW TRANSPORTER V Platform/Chassis (7JD, 7JE, 7JL, 7JY, 7JZ, 7FD). Después de haber aplicado el spray, espere unos minutos.
Paso 26

Instale la rueda.

AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 27

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 28

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 29

Retire los gatos y las cuñas.
