Cómo cambiar: brazo superior de la parte delantera - VW Transporter T4 | Guía de sustitución

descargas: 8

Vistas: 208

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Syncro, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.0, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI Syncro, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR 6, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR6 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

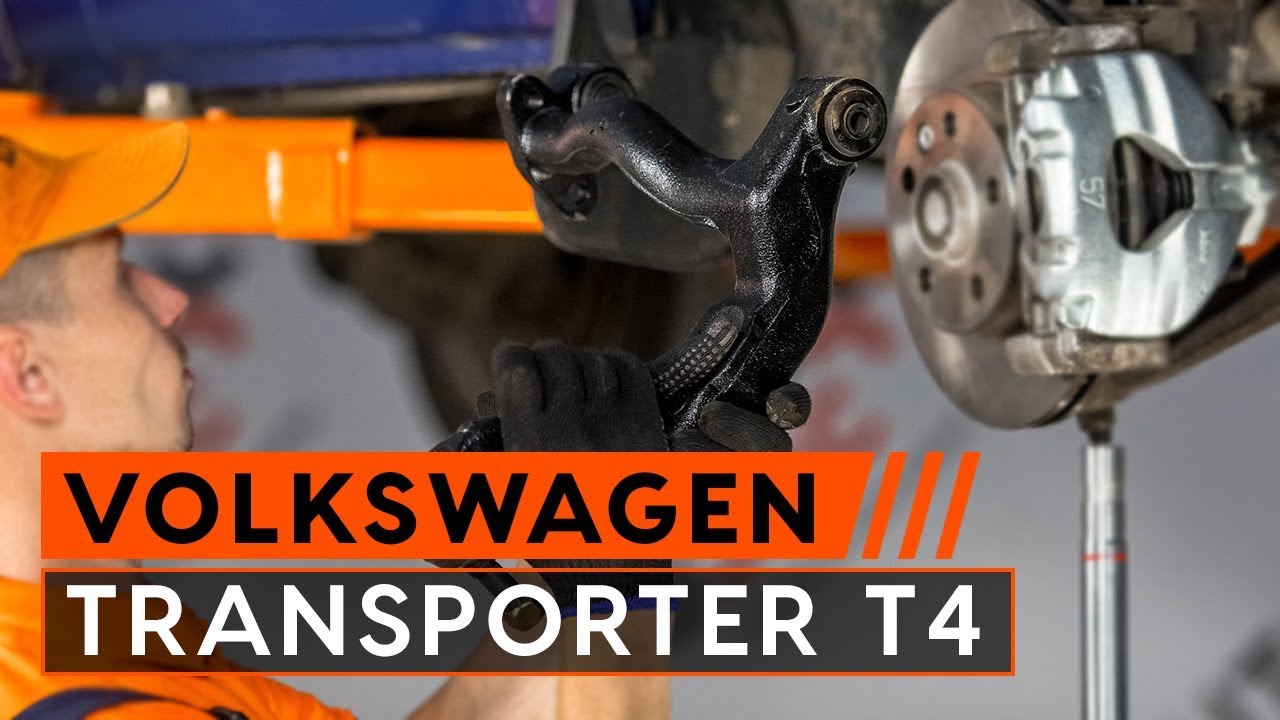

Cómo cambiar los brazo de suspensión delantera en VW T4 TRANSPORTER [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: brazo superior de la parte delantera - VW Transporter T4 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para Transporter T4 Bus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) y otros modelos VW

Productos alternativos

Barra oscilante de suspensión de ruedas

63477 SIDEM Barra oscilante de suspensión de ruedas

209,60 EUR

Tienda

57819 SPIDAN CHASSIS PARTS Barra oscilante de suspensión de ruedas

223,62 EUR

Tienda

211288 A.B.S. Barra oscilante de suspensión de ruedas

224,47 EUR

Tienda

Sustitución: brazo superior de la parte delantera - VW Transporter T4. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Llave Combinada n.º 18

                      Llave Combinada n.º 21

                      Llave Combinada n.º 24

                      Llave Combinada n.º 27

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Punzón

                      Martillo

                      Palanca

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo superior de la parte delantera - VW Transporter T4. AUTODOC recomienda:

El procedimiento de sustitución es idéntico para los brazos de control superiores derecho e izquierdo.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo superior de la parte delantera - VW Transporter T4. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.

Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

Sustitución: brazo superior de la parte delantera - VW Transporter T4. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Debilite la tensión de los muelles de torsión. Usa una llave mixta del n.º 27.
Paso 7

Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Desatornille la sujeción que conecta el amortiguador al brazo de control de la suspensión.

Paso 8.2

Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 9

Retire el perno de sujeción. Use un punzón. Utilice un martillo.
Paso 10

Destornille la fijación de la pata amortiguadora. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW Transporter T4
Paso 11

Retire la pata amortiguadora.
Paso 12

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 13

Destornille la fijación superior del soporte esférico. Usa una llave mixta del n.º 24.
Paso 14

Desconecte el soporte esférico del muñón de dirección. Use una palanca. Utilice un martillo.
Paso 15

Destornille la fijación del bastidor. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 16

Destornille la fijación del bastidor. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 17

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 18

Destornille la fijación de la palanca superior (2 piezas). Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 19

Retire los pernos de sujeción.
Paso 20

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 21

Destornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.

Paso 22

Retire los pernos de sujeción.

Paso 23

Desatornille la sujeción que conecta el soporte del motor al subchasis. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 24

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 25

Retire el brazo. Use una palanca.
Paso 26

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 27

Instale el brazo nuevo.

Sustitución: brazo superior de la parte delantera - VW Transporter T4. Consejo de los expertos de AUTODOC:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.Coloque el brazo de control en concordancia con sus orificios de montaje.
Paso 28

Instale los pernos de sujeción. Utilice un martillo. Use una palanca.
Paso 29

Eleve el gato hidráulico de transmisión en unos 10-15 cm.
Paso 30

Apriete la fijación del bastidor auxiliar. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.

Paso 31

Apriete la fijación del bastidor auxiliar. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.

Paso 32

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.

Paso 33

Apriete el sujetador trasero que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 34

Instale los pernos de sujeción. Use una palanca.
Paso 35

Atornille la fijación de la palanca superior (2 piezas). Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 160 Nm.
Paso 36

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: brazo superior de la parte delantera - VW Transporter T4. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 37

Conecte el soporte esférico al muñón de dirección.
Paso 38

Apuntale el brazo. Utilice un gato de transmisión hidráulica.

Paso 39

Apriete la fijación superior del soporte esférico. Usa una llave mixta del n.º 24. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 40

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
VW Transporter T4 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 41

Instale la pata amortiguadora en el arco de la rueda.
Paso 42

Apriete la fijación superior de la pata amortiguadora. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 43

Atornille la sujeción que conecta el puntal de suspensión al brazo de control. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 44

Instale el perno de sujeción.

Paso 45

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 46

Apriete las sujeciones que conectan el amortiguador al brazo de control de la suspensión. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 160 Nm.

Paso 47

Quite la cazoleta de por debajo de la palanca.

Sustitución: brazo superior de la parte delantera - VW Transporter T4. Consejo de AUTODOC:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 48

Apriete el perno de sujeción que conecta el soporte del motor al subchasis. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 160 Nm.
Paso 49

Apriete la tensión de los muelles de torsión. Usa una llave mixta del n.º 24.
Paso 50

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.

Paso 51

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: brazo superior de la parte delantera - VW Transporter T4. Después de haber aplicado el spray, espere unos minutos.
Paso 52

Instale la rueda.

AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 53

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 54

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 160 Nm.

Paso 55

Retire los gatos y las cuñas.
