¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los brazo de suspensión delantera en VW PASSAT 5 (B5) [VÍAUTODOC]

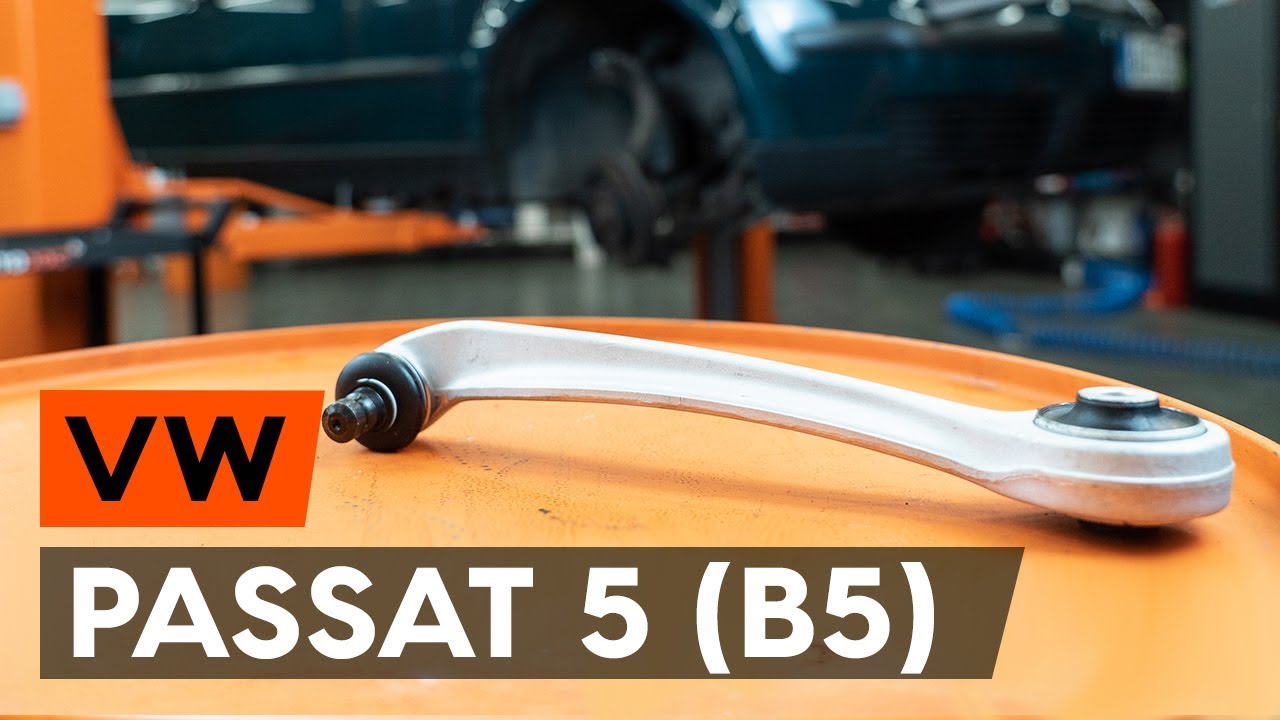

Cómo cambiar: brazo superior de la parte delantera - VW Passat B5 Variant | Guía de sustitución

Todas las piezas que usted necesita sustituir – Brazo De Suspensión para PASSAT Variant (3B6) y otros modelos VW

Barra oscilante de suspensión de ruedas

Juego de reparación, brazo de suspensión

Travesaños / barras, suspensión ruedas

        Barra oscilante de suspensión de ruedas para VW PASSAT Variant (3B6) 1.9 TDI Gasóleo (130 cv)

        Barra oscilante de suspensión de ruedas para VW PASSAT Variant (3B6) 1.6 Gasolina (102 cv)

        Barra oscilante de suspensión de ruedas para VW PASSAT Variant (3B6) 1.9 TDI 4motion Gasóleo (130 cv)

        Barra oscilante de suspensión de ruedas para VW PASSAT Variant (3B6) 4.0 W8 4motion Gasolina (275 cv)

Sustitución: brazo superior de la parte delantera - VW Passat B5 Variant. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa de cobre

                        Llave Combinada n.º 16

                        Llave Combinada n.º 18

                        Llave de vaso n° 13

                        Llave de vaso n° 15

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Punzón

                        Martillo

                        Palanca

                        Gato de transmisión hidráulica

                        Cubreguardabarros

                        Cuñas para ruedas

Comprar herramientas

Sustitución: brazo superior de la parte delantera - VW Passat B5 Variant. Consejo:

El procedimiento de sustitución es idéntico para los brazos de control superiores derecho e izquierdo.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo superior de la parte delantera - VW Passat B5 Variant. Realice los siguientes pasos:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la rejilla del capó.
Paso 4

Eleve y retire la rejilla del capó.

Paso 5

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 6

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 7

Asegure las ruedas con cuñas.
Paso 8

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 9

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 10

Desatornille los pernos de la rueda.

Sustitución: brazo superior de la parte delantera - VW Passat B5 Variant. AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 11

Retire la rueda.
Paso 12

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Destornille la fijación de la palanca superior (2 piezas). Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16.
Paso 14

Retire el perno de sujeción. Use un punzón. Utilice un martillo.
Paso 15

Desconecte el brazo de control superior de la mangueta de dirección (2 piezas). Use una palanca.
Paso 16

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desatornille la sujeción que conecta la bieleta a la barra estabilizadora. Usa una llave mixta del n.º 16 (2 tükki).

Paso 18

Desenrosque la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 16 (2 tükki).
Paso 19

Retire el enlace estabilizador de estabilidad transversal.

Paso 20

Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21

Destornille la fijación inferior de la pata amortiguadora. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 18.
Paso 22

Retire el perno de sujeción.
Paso 23

Desconecte la parte inferior del puntal de suspensión. Use una palanca.
Paso 24

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW Passat B5 Variant
Paso 25

Retire la pata amortiguadora.
Paso 26

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 27

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 13.
Paso 28

Retire el soporte superior del amortiguador que se encuentra montado con los brazos de control.
Paso 29

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 30

Desatornille las sujeciones que conectan los brazos de control con el soporte del puntal de suspensión. Use un vaso de impacto del n.º 16. Usa una llave mixta del n.º 16.
Paso 31

Retire el perno de sujeción.
Paso 32

Retire el brazo.
Paso 33

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 34

Instale el brazo nuevo.

Sustitución: brazo superior de la parte delantera - VW Passat B5 Variant. Los expertos de AUTODOC recomiendan:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.Coloque el brazo de control en concordancia con sus orificios de montaje.
Paso 35

Instale el perno de sujeción.
Paso 36

Apriete las sujeción que conecta los brazos de control con el soporte del puntal de suspensión. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 37

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 38

Instale el soporte superior del amortiguador que se encuentra montado con los brazos de control.
Paso 39

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

Sustitución: brazo superior de la parte delantera - VW Passat B5 Variant. Consejo de AUTODOC:
Para evitar lesiones, sujete el amortiguador al atornillar los pernos de sujeción.
Paso 40

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 22 Nm.
Paso 41

Instale la pata amortiguadora en el arco de la rueda.
Paso 42

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 15. No lo apriete.
Paso 43

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 44

Fije el brazo de control de la suspensión al amortiguador.
Paso 45

Instale el perno de sujeción.
Paso 46

Atornille la sujeción inferior del puntal de suspensión. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18.
Paso 47

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 48

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 49

Conecte el brazo de control superior a la mangueta de dirección (2 piezas).
Paso 50

Instale el perno de sujeción.
Paso 51

Atornille las sujeciones (2 piezas) del brazo de control superior. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16.
Paso 52

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 53

Apriete la fijación inferior de la pata amortiguadora. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 54

Atornille la fijación de la palanca superior (2 piezas). Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 55

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: brazo superior de la parte delantera - VW Passat B5 Variant. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 56

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 57

Instale la barra del estabilizador de estabilidad transversal.
Paso 58

Apriete la sujeción que conecta la barra estabilizadora con el brazo de control. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 59

Apriete la sujeción que conecta la bieleta a la barra estabilizadora. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 60

Trate todas las articulaciones del brazo. Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 61

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 62

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Después de aplicar el aerosol, espere unos minutos.
Paso 63

Instale la rueda.

Sustitución: brazo superior de la parte delantera - VW Passat B5 Variant. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 64

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 65

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 66

Retire los gatos y las cuñas.
Paso 67

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 68

Instale y asegure la rejilla del capó.
Paso 69

Instale el sello de la rejilla del capó.
Paso 70

Retire el protector de aletas del guardabarros.
Paso 71

Cierre la capota.
