Cómo cambiar: cojinete de rueda de la parte delantera - VW Passat B5 Variant | Guía de sustitución
descargas:
5
Vistas:
120
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.0 … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.0 … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar los cojinetes de las ruedas delanteras en VW PASSAT B5+ [INSTRUCCIÓN]
Todas las piezas que usted necesita sustituir – Cojinete de Rueda para PASSAT Variant (3B6) y otros modelos VW

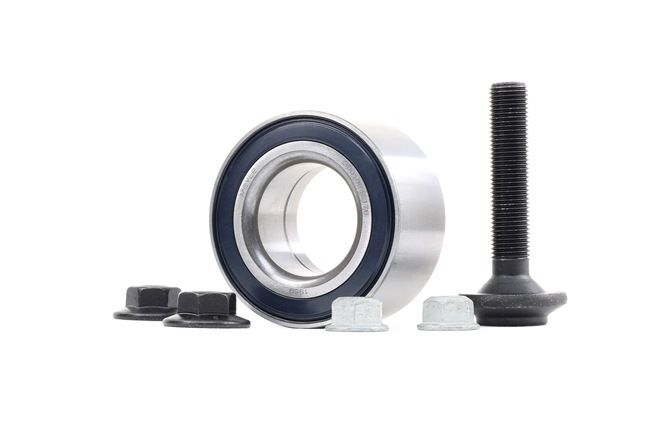

Juego de cojinete de rueda
Cojinete de rueda
Juego de cojinete de rueda
Cojinete de rueda
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Llave Combinada n.º 16
Llave Combinada n.º 18
Llave de vaso n° 13
Llave de vaso n° 16
Llave de vaso n° 18
Llave de vaso n° 27
Llave de impacto para llantas n.º 17
Llave de trinquete
Llave dinamométrica
Extractor de rótulas
Juego de cubos y rodamientos
Destornillador Plano
Palanca
Punzón
Llave giramachos
Martillo
Mazo de goma
Cuñas para ruedas
Sustitución: cojinete de rueda - VW Passat B5 Variant. AUTODOC recomienda:
- No aplique el conjunto del cojinete de su VOLKSWAGEN PASSAT B5 que ya ha sido utilizado una vez.
- El procedimiento de sustitución de los rodamientos de cubo de rueda es idéntico para ambas ruedas en un mismo eje.
- Por favor, tenga en cuenta: todos los trabajos en el coche - VW Passat B5 Variant - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
- Paso 1Asegure las ruedas con cuñas.Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17. - Paso 3Levante la parte delantera del automóvil y fije la posición sobre los pedestales.Paso 4Desatornille los pernos de la rueda.Sustitución: cojinete de rueda - VW Passat B5 Variant. Consejo de los expertos de AUTODOC:Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.Paso 5
Retire la rueda. - Paso 6
Destornille la fijación del cubo de la rueda. Use un vaso de impacto del n.º 27. - Paso 7Separe las pastillas de freno. Utilice un destornillador plano.Paso 8
Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete. Utilice una llave giramachos. - Paso 9
Desconecten el punto de separación eléctrico del sensor ABS. Utilice un destornillador plano. - Paso 10
Desconecte la clavija del sensor de desgaste de las pastillas de freno. Utilice un destornillador plano.¡Por favor, tenga esto en cuenta!Algunos coches no están equipados con el sensor de desgaste de la pastilla de freno. - Paso 11
Retire la pinza del freno junto con su soporte.Sustitución: cojinete de rueda - VW Passat B5 Variant. Los profesionales recomiendan:Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario. - Paso 12
Retire el disco de freno. Utilice un mazo de goma. - Paso 13.1
Desconecte el cableado del captador ABS.Paso 13.2
Utilice un destornillador plano. - Paso 14Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.Paso 15
Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 18. - Paso 16
Desconecte el soporte esférico del muñón de dirección. Use un extractor de rótulas. Utilice un martillo. - Paso 17
Destornille la fijación del soporte esférico del muñón de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete. - Paso 18
Desconecte el soporte esférico del muñón de dirección. Use una palanca. Utilice un martillo. - Paso 19Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.Paso 20
Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete. - Paso 21Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.Paso 22
Desconecte la rótula de dirección del muñón de dirección. Utilice un destornillador plano. Utilice un martillo. - Paso 23Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.Paso 24
Destornille la fijación de las palancas superiores. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete. - Paso 25Retire el perno de sujeción. Use un punzón. Utilice un martillo.Paso 26Suelte la sujeción que conecta la rótula del brazo de control con la mangueta de dirección. Utilice un destornillador plano. Use un punzón. Utilice un martillo.Paso 27Desconecte el brazo de control superior de la mangueta de dirección.Paso 28
Quite el muñón de dirección en el montaje con el cubo. - Paso 29
Presione para que el cubo de rueda salga del anillo interior del cojinete. Utilice un juego de cubos y rodamientos. Utilice un martillo. - Paso 30Saque a fuerza el cojinete del cubo de rueda. Utilice un juego de cubos y rodamientos.Sustitución: cojinete de rueda - VW Passat B5 Variant. AUTODOC recomienda:Aplique grasa especial al asiento de montaje del ensamblaje del cojinete.Paso 31
Inserte precionando el rodamiento nuevo en el muñón de dirección. Utilice un juego de cubos y rodamientos.Sustitución: cojinete de rueda - VW Passat B5 Variant. Los expertos de AUTODOC recomiendan:Compruebe que el rodamiento del cubo de la rueda esté colocado correctamente. Evite su desalineación.Deje de presionar la superficie del rodamiento inmediatamente después de que éste haya sido ajustado en su asiento de montaje. - Paso 32
Presione el cubo de la rueda en el cargador interior del cojinete. Utilice un juego de cubos y rodamientos. - Paso 33
Instale el muñón de dirección una vez ensamblado con el cubo.
