¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Passat B5 GP Variant (3BG, 3B6) 1.9 TDI, VW Passat B5 GP Variant (3BG, 3B6) 1.6, VW Passat B5 GP Variant (3BG, 3B6) 2.0, VW Passat B5 GP Variant (3BG, 3B6) 2.3 VR5, VW Passat B5 GP Variant (3BG, 3B6) 1.8 T 20V, VW Passat B5 GP Variant (3BG, 3B6) 2.8 4motion, VW Passat B5 GP Variant (3BG, 3B6) 2.5 TDI, VW Passat B5 GP Variant (3BG, 3B6) 2.5 TDI 4motion, VW Passat B5 GP Variant (3BG, 3B6) 1.9 TDI 4motion, VW Passat B5 GP Variant (3BG, 3B6) 2.0 4motion, VW Passat B5 GP Variant (3BG, 3B6) 2.3 VR5 4motion, VW Passat B5 GP Variant (3BG, 3B6) 4.0 W8 4motion, VW Passat B5 GP Variant (3BG, 3B6) 2.0, VW Passat B5 GP Variant (3BG, 3B6) 2.5 TDI 4motion, VW Passat B5 GP Variant (3BG, 3B6) 2.5 TDI, VW Passat B5 GP Variant (3BG, 3B6) 2.0 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

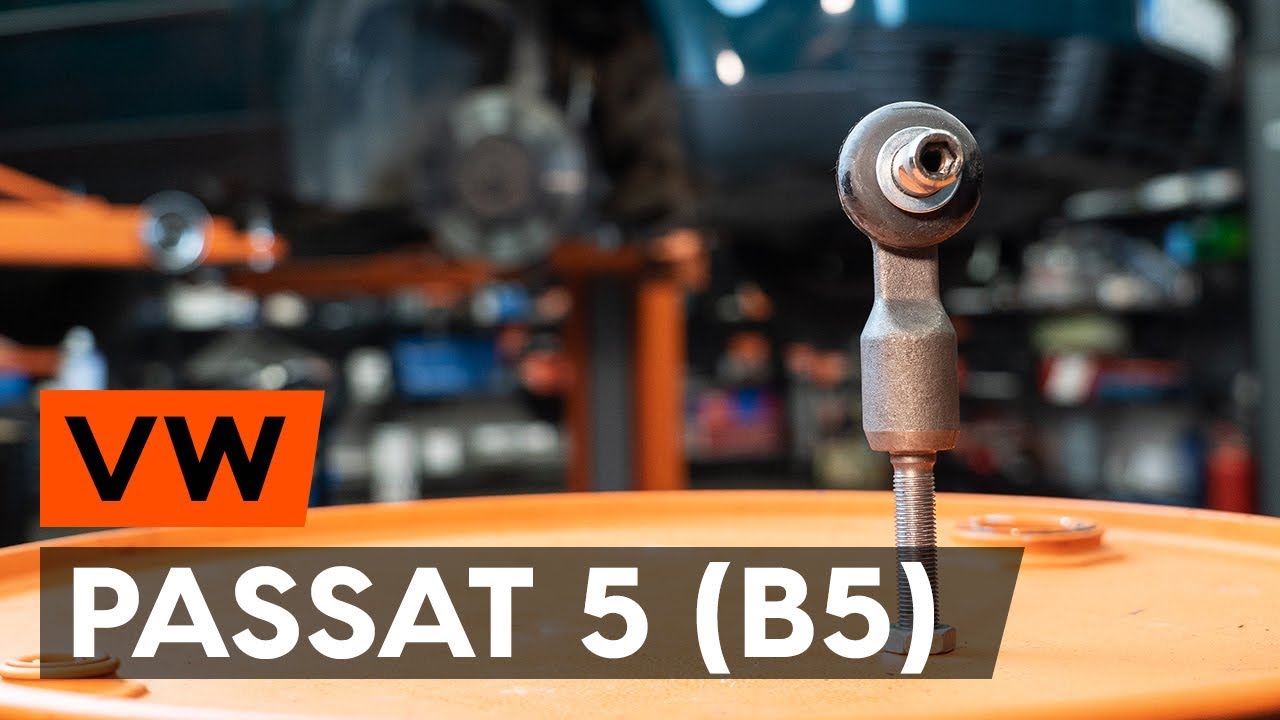

Cómo cambiar los rótula de dirección VW PASSAT 5 (B5) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: rótula de dirección - VW Passat B5 Variant | Guía de sustitución

Productos alternativos

Rótula de dirección

Sustitución: rótula de dirección - VW Passat B5 Variant. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 18

                      Llave Combinada n.º 22

                      Llave de vaso n° 13

                      Llave de vaso n° 15

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Martillo

                      Cincel plano

                      Calibrador Vernier

                      Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - VW Passat B5 Variant. Los expertos de AUTODOC recomiendan:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Durante la instalación usen solamente los nuevos bulones y tuercas.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Passat B5 Variant - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: rótula de dirección - VW Passat B5 Variant. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 8

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete.
Paso 9

Retire el perno de sujeción.
Paso 10

Desconecte la rótula de dirección del muñón de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 11

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 13

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 18. Usa una llave mixta del n.º 22.
Paso 14

Destornille la rótula de la barra de dirección.
Paso 15

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - VW Passat B5 Variant. AUTODOC recomienda:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 16

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 17

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 18

Trate la parte roscada de la barra de acoplamiento de dirección. Use grasa de cobre.
Paso 19

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 20

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 21

Instale el perno de sujeción.
Paso 22

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 15. Utilice una llave de trinquete.
Paso 23

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 18. Usa una llave mixta del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 24

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 15. Utilice una llave dinamométrica. Apriételo a un par de 45 Nm.
Paso 25

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 7 Nm.
Paso 26

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 27

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 28

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de dirección - VW Passat B5 Variant. Después de haber aplicado el spray, espere unos minutos.
Paso 29

Instale la rueda.

Sustitución: rótula de dirección - VW Passat B5 Variant. Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 30

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 31

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - VW Passat B5 Variant. Consejo de los expertos de AUTODOC:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 32

Retire los gatos y las cuñas.
