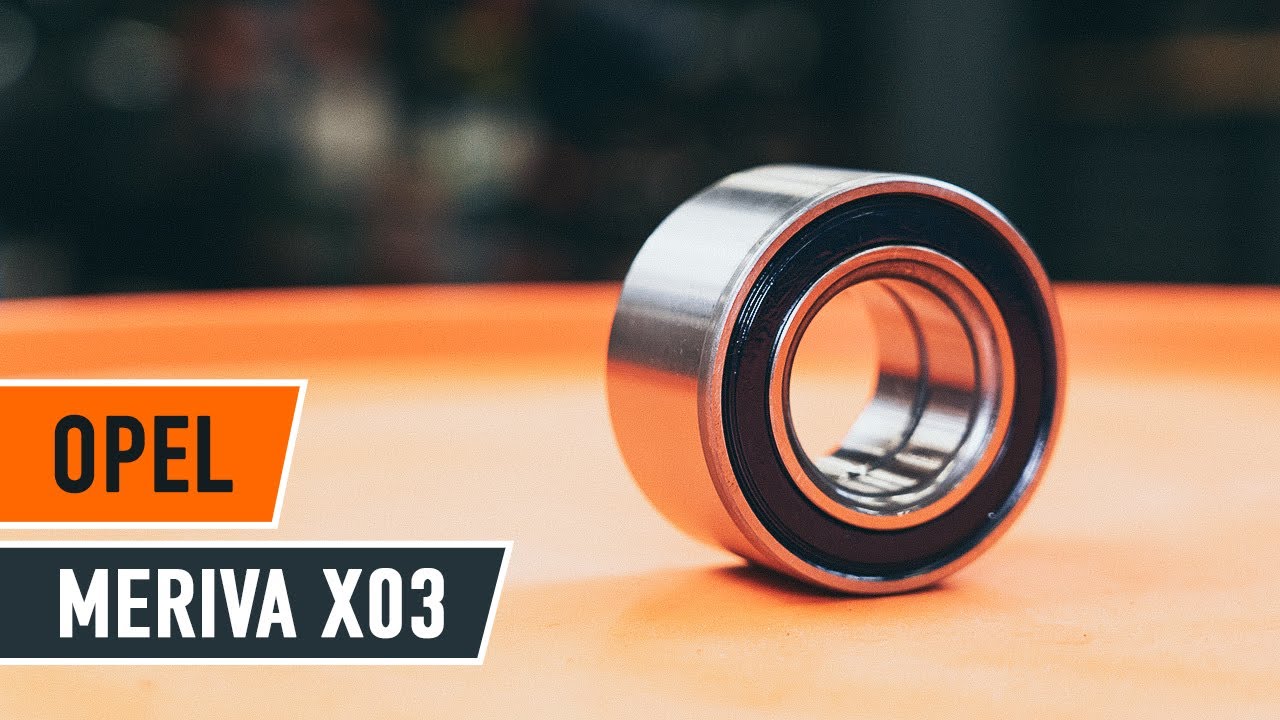

Cómo cambiar: cojinete de rueda de la parte delantera - Opel Meriva X03 | Guía de sustitución
descargas:
3
Vistas:
94
0
Usuarios que votaron - 0
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
OPEL Meriva A (X03) 1.4 16V Twinport LPG (E75),
OPEL Meriva A (X03) 1.8 (E75),
OPEL Meriva A (X03) 1.7 DTI (E75),
OPEL Meriva A (X03) 1.6 (E75),
OPEL Meriva A (X03) 1.4 16V Twinport (E75),
OPEL Meriva A (X03) 1.6 (E75),
OPEL Meriva A (X03) 1.3 CDTI (E75),
OPEL Meriva A (X03) 1.3 CDTI (E75)
…
Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar los cojinete de rueda en OPEL MERIVA A [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Cojinete de Rueda para Meriva A (X03) y otros modelos OPEL
Sustitución: cojinete de rueda - Opel Meriva X03. AUTODOC recomienda:
No aplique el conjunto del cojinete de su Opel Meriva X03 que ya ha sido utilizado una vez.
El procedimiento de sustitución de los rodamientos de cubo de rueda es idéntico para ambas ruedas en un mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - Opel Meriva X03 - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
Paso 1
Asegure las ruedas con cuñas.
Paso 2
Retire el pasador de sujeción.
Use una palanca.
Paso 3
Afloje la sujeción del eje de transmisión.
Use un vaso de impacto del n.º 30. Utilice una llave giramachos.
Paso 4
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 5
Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 6
Desatornille los pernos de la rueda.
AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Opel Meriva X03
Paso 7
Retire la rueda.
Paso 8
Trate el conector del sensor ABS. Utilice un spray de limpieza multiuso.
Paso 9
Suelte el conector del sensor ABS.
Paso 10
Desconecte el cableado del captador ABS.
Paso 11
Separe las pastillas de freno. Use una palanca.
Paso 12
Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13
Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º Е20. Utilice una llave de trinquete.
Utilice una llave giramachos.
Paso 14
Retire la pinza del freno junto con su soporte.
Sustitución: cojinete de rueda - Opel Meriva X03. Los expertos de AUTODOC recomiendan:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 15
Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16
Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 17
Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 18
Limpie las sujeciones del disco de freno.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19
Destornille la fijación del disco de freno. Utilice Torx T30. Utilice una llave de trinquete.
Paso 20
Retire el disco de freno.
Paso 21
Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 22
Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 23
Retire el perno de sujeción.
Paso 24
Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 25
Retire el perno de sujeción.
Paso 26
Desconecte el brazo inferior del muñón de dirección.
Paso 27
Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda.
Paso 28
Separe el eje de transmisión de la mangueta de dirección.
Paso 29
Retire el perno de sujeción.
Paso 30
Quite el muñón de dirección en el montaje con el cubo.
Paso 31
Limpie las sujeciones de la cubierta del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 32
Desatornille las sujeciones de la cubierta del disco de freno. Utilice Torx T30.
Paso 33
Retire la cubierta del disco de freno.
Paso 34
Saque el cubo de rueda del muñón de dirección. Utilice un juego de cubos y rodamientos.
Paso 35
Limpie las sujeciones del rodamiento del cubo de rueda.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 36
Retire el anillo de retención del cojinete del cubo de rueda.
Use un punzón. Utilice un martillo. Use una palanca.
Paso 37
Limpie el asiento de montaje del cojinete del cubo (buje). Use un cepillo de alambre. Use el aerosol WD-40.
Paso 38
Saque a fuerza el cojinete del cubo de rueda. Utilice un juego de cubos y rodamientos.
Paso 39
Limpie el asiento de montaje del cojinete del cubo (buje). Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40
Inserte precionando el rodamiento nuevo en el muñón de dirección. Utilice un juego de cubos y rodamientos.
Sustitución: cojinete de rueda - Opel Meriva X03. Consejo de los expertos de AUTODOC:
Compruebe que el rodamiento del cubo de la rueda esté colocado correctamente. Evite su desalineación.Deje de presionar la superficie del rodamiento inmediatamente después de que éste haya sido ajustado en su asiento de montaje.
Paso 41
Instale el anillo de retención del cojinete del cubo de rueda.
Utilice alicates para arandelas.
Paso 42
Limpie el cubo. Use el aerosol WD-40.
Paso 43
Quite la guadera de cojinete interior del cubo. Utilice un separador de rodamientos. Utilice un juego de cubos y rodamientos.
Paso 44
Limpie el cubo. Use el aerosol WD-40.
Paso 45
Instale el cubo de rueda en el muñón de dirección. Utilice un juego de cubos y rodamientos.
Sustitución: cojinete de rueda - Opel Meriva X03. AUTODOC recomienda:
Asegúrese de que el cubo de rueda esté colocado correctamente. Evite cualquier desalineación.
Paso 46
Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 47
Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 48
Instale el muñón de dirección una vez ensamblado con el cubo.
Paso 49
Instale el perno de sujeción.
Paso 50
Instale el árbol de impulsión.
Paso 51
Conecte la palanca inferior al muñón de dirección.
Paso 52
Instale el perno de sujeción.
Paso 53
Atornille las sujeciones de la rótula. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 54
Apriete la fijación del soporte esférico. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 55
Instale el perno de sujeción.
Paso 56
Atornille las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 57
Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.+60°
AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 58
Limpie los asientos de montaje del extremo de la barra de acoplamiento.
Use un cepillo de alambre. Use el aerosol WD-40.
Paso 59
Conecte la punta de la barra de dirección al muñón de dirección.
Paso 60
Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica.
Apriételo a un par de 35 Nm.
Paso 61
Instale la cubierta del disco de freno.
Paso 62
Atornille las sujeciones de la cubierta del disco de freno. Utilice Torx T30.
Paso 63
Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 64
Instale el disco de freno.
Paso 65
Apriete la fijación del disco de freno. Utilice Torx T30. Utilice una llave dinamométrica. Apriételo a un par de 8 Nm.
Paso 66
Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
AUTODOC recomienda:
Sustitución: cojinete de rueda - Opel Meriva X03. Después de haber aplicado el spray, espere unos minutos.
Paso 67
Instale la pinza del freno junto con su soporte.
Paso 68
Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º Е20. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 69
Conecte el conector del sensor ABS.
Paso 70
Conecte los cables del captador ABS.
Paso 71
Atornille la tuerca del árbol propulsor. Use un vaso de impacto del n.º 30. Utilice una llave de trinquete.
Paso 72
Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 73
Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
AUTODOC recomienda:
Sustitución: cojinete de rueda - Opel Meriva X03. Después de haber aplicado el spray, espere unos minutos.
Paso 74
Instale la rueda.
AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Opel Meriva X03
Paso 75
Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 76
Baje el automóvil.
Paso 77
Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 30. Utilice una llave dinamométrica. Apriételo a un par de 177 Nm.
Paso 78
Instale el pasador de sujeción. Use una palanca.
Paso 79
Trate la sujeción del eje CV. Use grasa de cobre.
Paso 80
Apriete los pernos de la rueda usando un patrón entrecruzado. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 81
Retire los gatos y las cuñas.
