¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
BMW X5 (E53) 3.0 d,
BMW X5 (E53) 4.6 is,
BMW X5 (E53) 3.0 i,
BMW X5 (E53) 4.4 i,
BMW X5 (E53) 3.0 d
…
Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

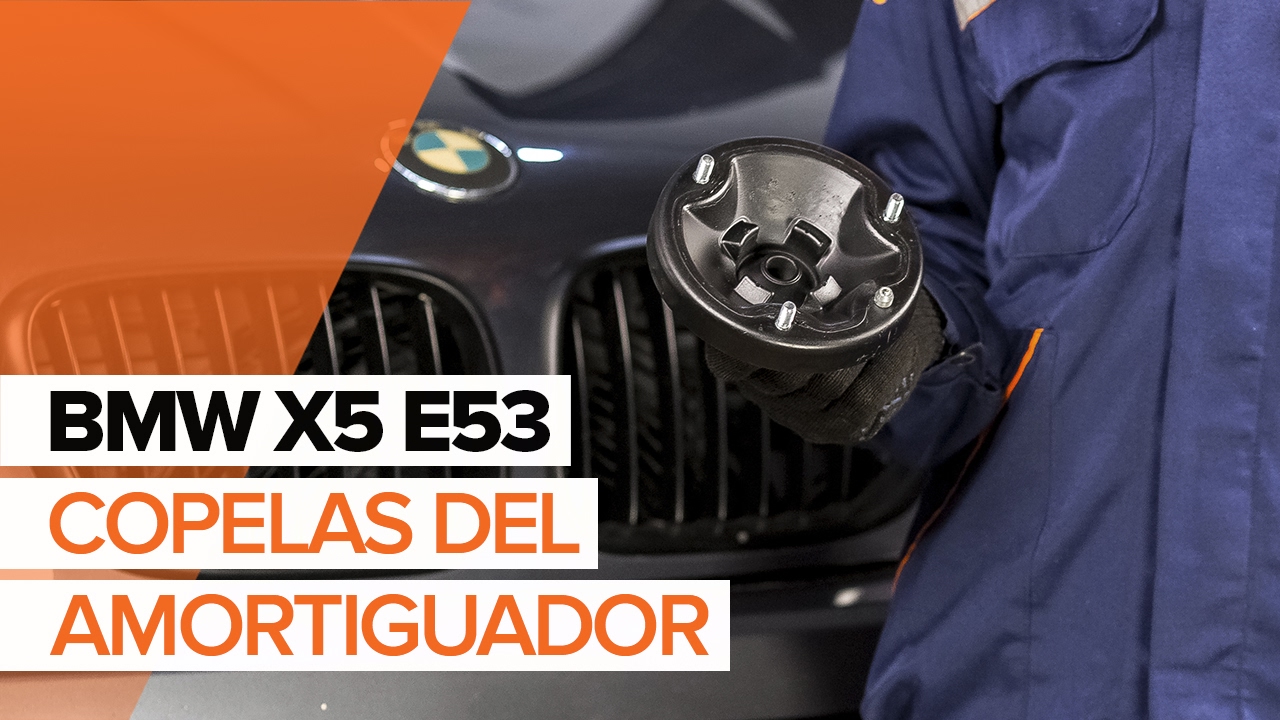

Cómo cambiar copelas del amortiguador en BMW X5 E53 INSTRUCCIÓN | AUTODOC
Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para X5 (E53) y otros modelos BMW
Sustitución: copelas del amortiguador - BMW X5 E53. Consejo:
El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
Asegúrese de reemplazar todos los bulones y tuercas autoblocantes durante la instalación.
Todo el trabajo debería ser realizado con el motor parado.
Sustitución: copelas del amortiguador - BMW X5 E53. Utilice el siguiente procedimiento:
Paso 1
Asegure las ruedas con cuñas.
Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4
Desatornille los pernos de la rueda.
AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. BMW X5 E53
Paso 5
Retire la rueda.
Paso 6
Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7
Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use Vaso HEX No. H5. Utilice una llave de trinquete.
Paso 8
Retire el enlace estabilizador de estabilidad transversal.
Paso 9
Separe el latiguillo de freno del puntal amortiguador. Utilice un destornillador plano.
Paso 10
Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11
Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 22. Use un vaso de impacto del n.º 22. Utilice una llave de trinquete.
Paso 12
Retire el perno de sujeción.
Paso 13
Desconecte el cableado del captador ABS.
Paso 14
Retire el perno de sujeción.
Paso 15
Desconecte el muñón de dirección de la pata amortiguadora.
Sustitución: copelas del amortiguador - BMW X5 E53. AUTODOC recomienda:
Asegúrese de que la mangueta de dirección esté apoyada.
Paso 16
Baje el automóvil.
Paso 17
Abra la capota.
Paso 18
Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 19
Destornille los bulones y quite el depósito del limpiaparabrisas. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 20
Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21
Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Sustitución: copelas del amortiguador - BMW X5 E53. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 22
Retire la pata amortiguadora.
Paso 23
Instale la pata amortiguadora en el mecanismo para apretar los resortes.
Sustitución: copelas del amortiguador - BMW X5 E53. Los profesionales recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 24
Comprima el resorte.
Paso 25
Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 26
Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7.
Paso 27
Suelte el resorte helicoidal.
Paso 28
Quite el apoyo superior de la pata. Utilice un destornillador plano.
Sustitución: copelas del amortiguador - BMW X5 E53. Consejo de los expertos de AUTODOC:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 29
Limpie el asiento de montaje del soporte del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 30
Instale el soporte superior nuevo de la pata amortiguadora.
Paso 31
Apriete la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Sustitución: copelas del amortiguador - BMW X5 E53. Consejo de AUTODOC:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 32
Abra el resorte.
Paso 33
Retire el puntal amortiguador que está montado.
Paso 34
Instale la pata amortiguadora en el arco de la rueda.
Paso 35
Atornillen la fijación superior de la cazoleta de la pata amortiguadora.
AUTODOC recomienda:
BMW X5 E53 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 36
Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 34 Nm.
Paso 37.1
Instale el depósito del limpiaparabrisas y apriete los bulones.
Paso 37.2
Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 38
Retire el protector de aletas del guardabarros.
Paso 39
Cierre la capota.
Paso 40
Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 41
Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 42
Fije la pata amortiguadora en el muñón de dirección.
Paso 43
Instale el perno de sujeción.
Paso 44
Conecte los cables del captador ABS.
Paso 45
Instale el perno de sujeción.
Paso 46
Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 22. Use un vaso de impacto del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 250 Nm.
Paso 47
Instale la barra del estabilizador de estabilidad transversal.
Paso 48
Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use Vaso HEX No. H5. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 49
Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 50
En la pata fije el latiguillo del sistema de freno.
Paso 51
Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 52
Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
Sustitución: copelas del amortiguador - BMW X5 E53. Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 53
Instale la rueda.
AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. BMW X5 E53
Paso 54
Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 55
Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 140 Nm.
Paso 56
Retire los gatos y las cuñas.
