Cómo cambiar: copelas del amortiguador de la parte delantera - BMW E39 | Guía de sustitución

descargas: 6

Vistas: 74

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 5 Sedán (E39) 520i, BMW 5 Sedán (E39) 525tds, BMW 5 Sedán (E39) 523i, BMW 5 Sedán (E39) 528i, BMW 5 Sedán (E39) 525 td, BMW 5 Sedán (E39) 530 d, BMW 5 Sedán (E39) 520i, BMW 5 Sedán (E39) 520 d, BMW 5 Sedán (E39) 525 d, BMW 5 Sedán (E39) 520 i, BMW 5 Sedán (E39) 530 d, BMW 5 Sedán (E39) 525 i … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar copelas del amortiguador BMW 5 E39 [VÍDEO TUTORIAL DE AUTODOC]

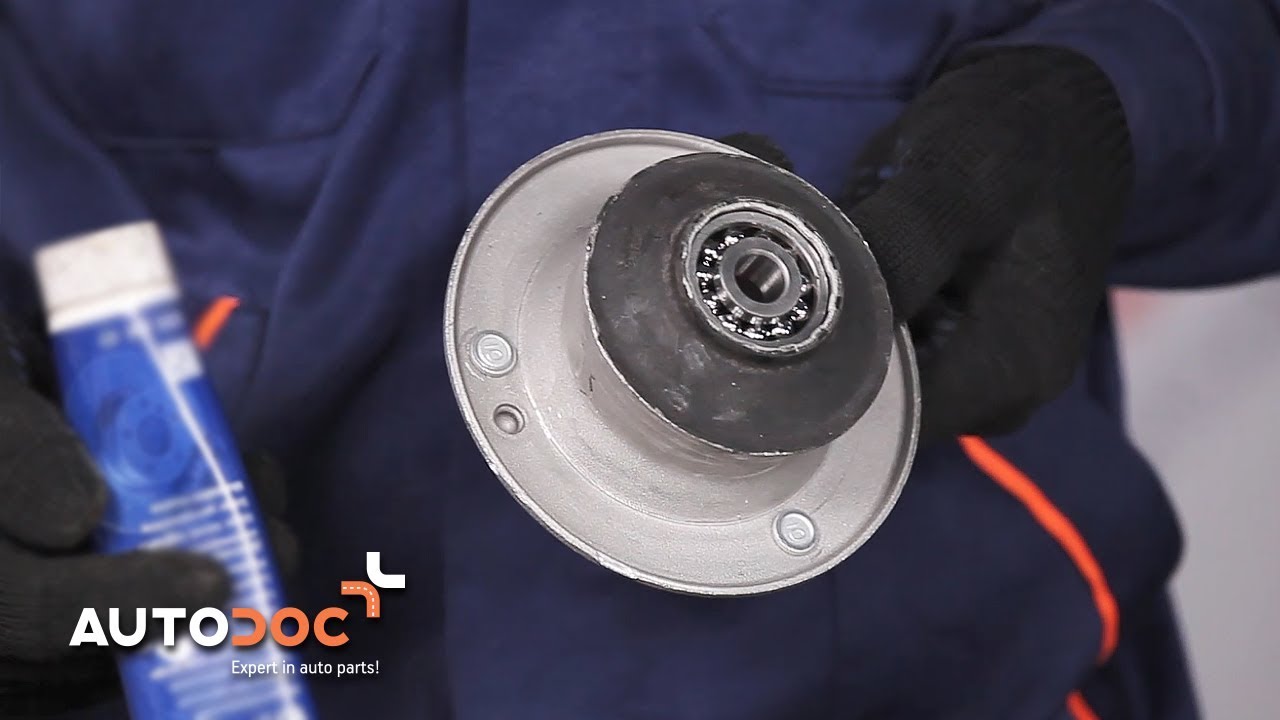

Cómo cambiar: copelas del amortiguador de la parte delantera - BMW E39 | Guía de sustitución

Productos alternativos

Copela de amortiguador

Sustitución: copelas del amortiguador - BMW E39. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 10

                      Llave Combinada n.º 13

                      Llave Combinada n.º 18

                      Llave Combinada n.º 19

                      Llave de vaso n° 10

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de vaso n° 22

                      Broca HEXagonal no. H6

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Destornillador Plano

                      Cincel plano

                      Martillo

                      Extractor de rótulas

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - BMW E39. AUTODOC recomienda:

El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
Asegúrese de reemplazar todos los bulones y tuercas autoblocantes durante la instalación.
Por favor, tenga en cuenta: todos los trabajos en el coche - BMW E39 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

Sustitución: copelas del amortiguador - BMW E39. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Destornille la tuerca de fijación de la rótula al muñón de dirección. Usa una llave mixta del n.º 19.
Paso 8

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 9

Desatornille las sujeciones de la cubierta de plástico del brazo de control. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 10

Retire la cubierta de plástico del brazo de control.
Paso 11

Limpie las sujeciones que conectan el brazo de control al bastidor auxiliar (subchasis). Use un cepillo de alambre. Use el aerosol WD-40.

Paso 12

Afloje la sujeción delantera del brazo de control. Usa una llave mixta del n.º 18 (2 piezas).
Paso 13

Limpie las sujeciones del sensor de nivelación del faro. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 14

Desenrosque las sujeciones del sensor de nivelación del faro. Usa una llave mixta del n.º 10. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 15

Desconecte el sensor de nivelación del faro.

Paso 16

Desatornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 17

Retire la sujeción trasera del brazo de control.

Paso 18

Desenrosque la sujeción del soporte de la bieleta de suspensión. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 19

Retire el perno de sujeción.

Paso 20

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 22

Retire el perno de sujeción.
Paso 23

Quite el soporte del enlace.

Paso 24

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.

Paso 25

Desconecte el muñón de dirección de la pata amortiguadora.

Sustitución: copelas del amortiguador - BMW E39. Los expertos de AUTODOC recomiendan:
Asegúrese de que la mangueta de dirección esté apoyada.
Paso 26

Instale la sujeción trasera del brazo de control.

Paso 27

Baje el automóvil.

Paso 28

Abra la capota.
Paso 29

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 30

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 31

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. BMW E39
Paso 32

Retire la pata amortiguadora.
Paso 33

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: copelas del amortiguador - BMW E39. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 34

Comprima el resorte.
Paso 35

Quite la tapa del soporte del amortiguador. Utilice un destornillador plano.
Paso 36

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 37

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 22. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 38

Quite el apoyo superior de la pata.

Sustitución: copelas del amortiguador - BMW E39. Los profesionales recomiendan:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 39

Limpie el asiento de montaje del soporte del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 40

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 41

Instale el soporte superior nuevo de la pata amortiguadora.
Paso 42

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 22. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 64 Nm.

Sustitución: copelas del amortiguador - BMW E39. AUTODOC recomienda:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 43

Instale la tapa del soporte del amortiguador.
Paso 44

Abra el resorte.

Paso 45

Retire el puntal amortiguador que está montado.
Paso 46

Instale la pata amortiguadora en el arco de la rueda.
Paso 47

Atornillen la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. BMW E39
Paso 48

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 13. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 24 Nm.
Paso 49

Retire el protector de aletas del guardabarros.
Paso 50

Cierre la capota.
Paso 51

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 52

Retire la sujeción trasera del brazo de control.

Paso 53

Fije la pata amortiguadora en el muñón de dirección.
Paso 54

Instale la sujeción trasera del brazo de control.

Paso 55

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 56

Instale el perno de sujeción.

Paso 57

Instale el soporte en el strut.
Paso 58

Instale el perno de sujeción.
Paso 59

Apriete las sujeciones del soporte de la bieleta de suspensión. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 60

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 81 Nm.
Paso 61

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - BMW E39. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 62

Conecte la punta de la barra de dirección al muñón de dirección.

Paso 63

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Usa una llave mixta del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 64

Atornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.

Paso 65

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 66

Apriete la sujeción trasera del brazo de control. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 67

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18 (2 piezas). Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.

Paso 68

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 69

Retire la cazoleta de por debajo del muñón de dirección.

Sustitución: copelas del amortiguador - BMW E39. Consejo de los expertos de AUTODOC:
Baje el gato hidráulico de transmisión suavemente, sin sacudidas, para evitar dañar los ensamblajes y mecanismos.
Paso 70

Instale la cubierta de plástico del brazo de control.
Paso 71

Atornille las sujeciones de la cubierta de plástico del brazo de control. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 72

Vuelva a conectar el sensor de nivelación del faro.

Paso 73

Apriete las sujeciones del sensor de nivelación del faro. Usa una llave mixta del n.º 10. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 7 Nm.
Paso 74

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 75

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - BMW E39. Después de haber aplicado el spray, espere unos minutos.
Paso 76

Instale la rueda.

AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 77

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 78

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Paso 79

Retire los gatos y las cuñas.
