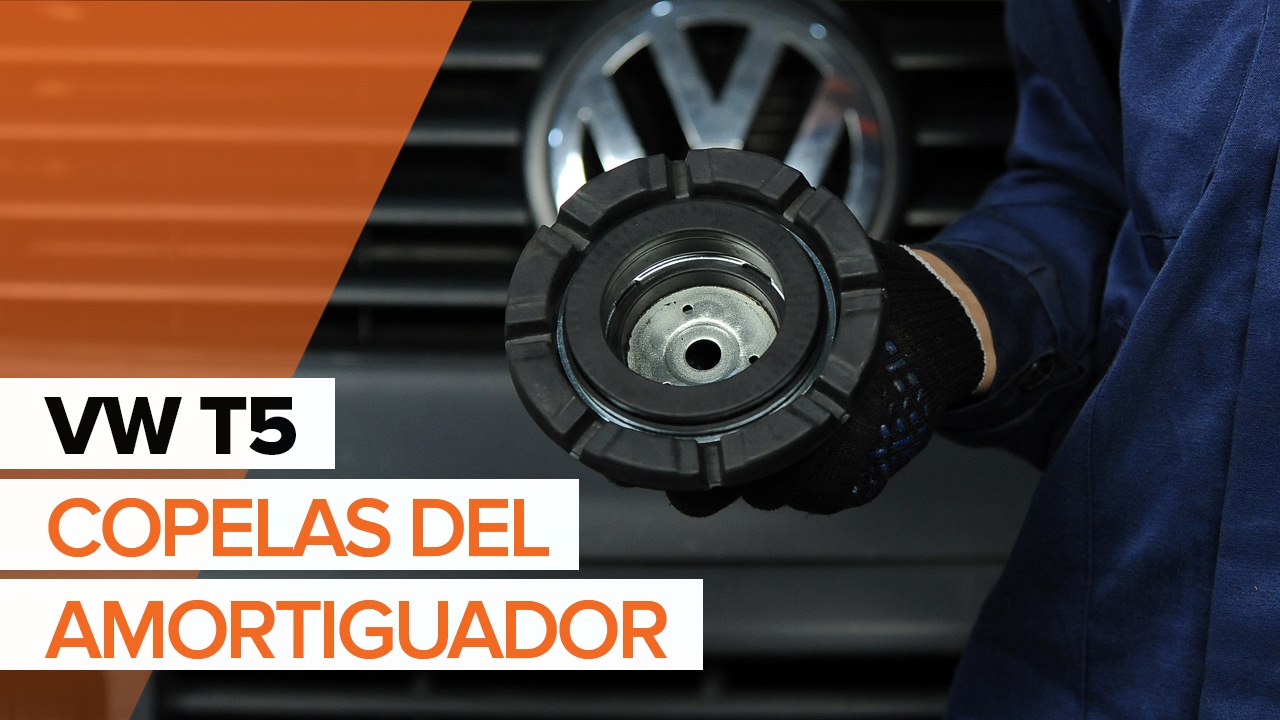

Cómo cambiar: copelas del amortiguador de la parte delantera - VW Multivan T5 | Guía de sustitución

descargas: 11

Vistas: 157

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar copelas del amortiguador en VOLKSWAGEN T5 INSTRUCCIÓN | AUTODOC

Cómo cambiar: copelas del amortiguador de la parte delantera - VW Multivan T5 | Guía de sustitución

Productos alternativos

Copela de amortiguador

Sustitución: copelas del amortiguador - VW Multivan T5. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Grasa cerámica

                      Llave dinamométrica

                      Llave Combinada n.º 19

                      Llave Combinada n.º 21

                      Llave de vaso n° 18

                      Llave de vaso n° 19

                      Llave de vaso n° 21

                      Llave de vaso n° 30

                      Broca hexagonal No. H5

                      Broca hexagonal No. H7

                      Punta Torx T30

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Destornillador Plano

                      compresor hidráulico de muelles de amortiguador

                      Palanca

                      Cincel plano

                      Martillo

                      Punzón

                      Extractor de rótulas

                      Alicates para abrazadera clic-R

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - VW Multivan T5. AUTODOC recomienda:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: copelas del amortiguador - VW Multivan T5. Utilice el siguiente procedimiento:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: copelas del amortiguador - VW Multivan T5. Los expertos de AUTODOC recomiendan:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Puhdista kallistuksenvakaajan yhdystangon kiinnike. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use Vaso HEX No. H5. Utilice una llave de trinquete.
Paso 8

Retire el enlace estabilizador de estabilidad transversal.
Paso 9

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora. Use una palanca.
Paso 10

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 12

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 13

Limpie las sujeciones que conectan la rótula con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desenrosque las sujeciones de la rótula de la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 15

Retire los pernos de sujeción.

Paso 16

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 30. Utilice una llave de trinquete.
Paso 17

Retire la tuerca de sujeción.

Paso 18

Separe el eje de transmisión de la mangueta de dirección. Use un punzón. Utilice un martillo.
Paso 19

Desconecte el soporte esférico del muñón de dirección.

Paso 20

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 21

Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 22

Retire los pernos de sujeción.

Paso 23

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 24

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 25

Conecte el soporte esférico al muñón de dirección.
Paso 26

Baje el automóvil.
Paso 27

Abra la capota.
Paso 28

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 29

Desenchufe el conector del sensor de flujo de aire. Utilice un destornillador plano.
Paso 30

Suelte los clips de la cubierta del filtro de aire.
Paso 31

Suelte la abrazadera del manguito de admisión de aire. Utilice alicates para abrazaderas clic-R.
Paso 32

Desconecte el tubo de entrada de aire de la carcasa del filtro de aire.
Paso 33

Retire la tapa del filtro de aire.
Paso 34

Retire el filtro de aire.

Paso 35

Retire el sello de la rejilla del capó.
Paso 36

Desenrosque los pernos de montaje de la cubierta protectora. Utilice Torx T30. Utilice una llave de trinquete.
Paso 37

Retire la cubierta protectora.
Paso 38

Quite la tapa del soporte del amortiguador. Use una palanca.
Paso 39

Limpie la sujeción superior del soporte del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 40

Desenrosque las sujeciones superiores del soporte del puntal de suspensión. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW Multivan T5
Paso 41

Retire la pata amortiguadora.
Paso 42

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: copelas del amortiguador - VW Multivan T5. Consejo:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 43

Comprima el resorte.
Paso 44

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 45

Destornille la tuerca de la varilla de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 46

Quite el apoyo superior de la pata. Use una palanca.
Paso 47

Quite el guardapolvo y el tope del amortiguador.

Sustitución: copelas del amortiguador - VW Multivan T5. AUTODOC recomienda:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 48

Instale el guardapolvos y el tope en el amortiguador.
Paso 49

Instale el soporte superior nuevo de la pata amortiguadora.
Paso 50

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.
Paso 51

Abra el resorte.
Paso 52

Retire el puntal amortiguador que está montado.

Paso 53

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 54

Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 55

Instale la pata amortiguadora en el arco de la rueda.
Paso 56

Atornille las sujeciones superiores del soporte del puntal de suspensión.

Sustitución: copelas del amortiguador - VW Multivan T5. Consejo de los expertos de AUTODOC:
Para evitar lesiones, sujete el amortiguador al atornillar los pernos de sujeción.
Paso 57

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 21. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 80 Nm.
Paso 58

Instale la tapa del soporte del amortiguador.
Paso 59

Instale la cubierta protectora.
Paso 60

Apriete los pernos de montaje de la cubierta protectora. Utilice Torx T30. Utilice una llave de trinquete.
Paso 61

Instale el sello de la rejilla del capó.
Paso 62

Instale el filtro de aire.

Paso 63

Instale la tapa del filtro de aire. Fíjela.
Paso 64

Conecte el tubo de entrada de aire a la carcasa del filtro de aire.

Paso 65

Fije la abrazadera en el manguito de admisión de aire. Utilice alicates para abrazaderas clic-R.
Paso 66

Presione los clips de la cubierta del filtro de aire en su lugar.
Paso 67

Enchufe el conector del sensor de flujo de aire.
Paso 68

Retire el protector de aletas del guardabarros.
Paso 69

Cierre la capota.
Paso 70

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 71

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 72

Desconecte el soporte esférico del muñón de dirección.

Paso 73

Fije la pata amortiguadora en el muñón de dirección. Use una palanca. Utilice un martillo.
Paso 74

Instale los pernos de sujeción.

Paso 75

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 76

Instale la mangueta de dirección en el eje de la junta homocinética.
Paso 77

Conecte el soporte esférico al muñón de dirección.

Paso 78

Instale los pernos de sujeción.

Paso 79

Apriete las sujeciones que conectan la rótula con la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+45°
Paso 80

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 75 Nm.+180°
Paso 81

Conecte la fijación del cable del sensor ABS a la pata amortiguadora. En la pata fije el latiguillo del sistema de freno.
Paso 82

Instale la barra del estabilizador de estabilidad transversal. Use una palanca.

Paso 83

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 19. Use Vaso HEX No. H5. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+45°
Paso 84

Conecte la punta de la barra de dirección al muñón de dirección.

Paso 85

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°
Paso 86

Instale la tuerca de sujeción.
Paso 87

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 30. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.
Paso 88

Trate todas las articulaciones del brazo. Trate las sujeciones del amortiguador. Trate todas las conexiones de la rótula de la barra de dirección. Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 89

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 90

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - VW Multivan T5. Después de haber aplicado el spray, espere unos minutos.
Paso 91

Instale la rueda.

AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 92

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 93

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 19. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 94

Retire los gatos y las cuñas.
