¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

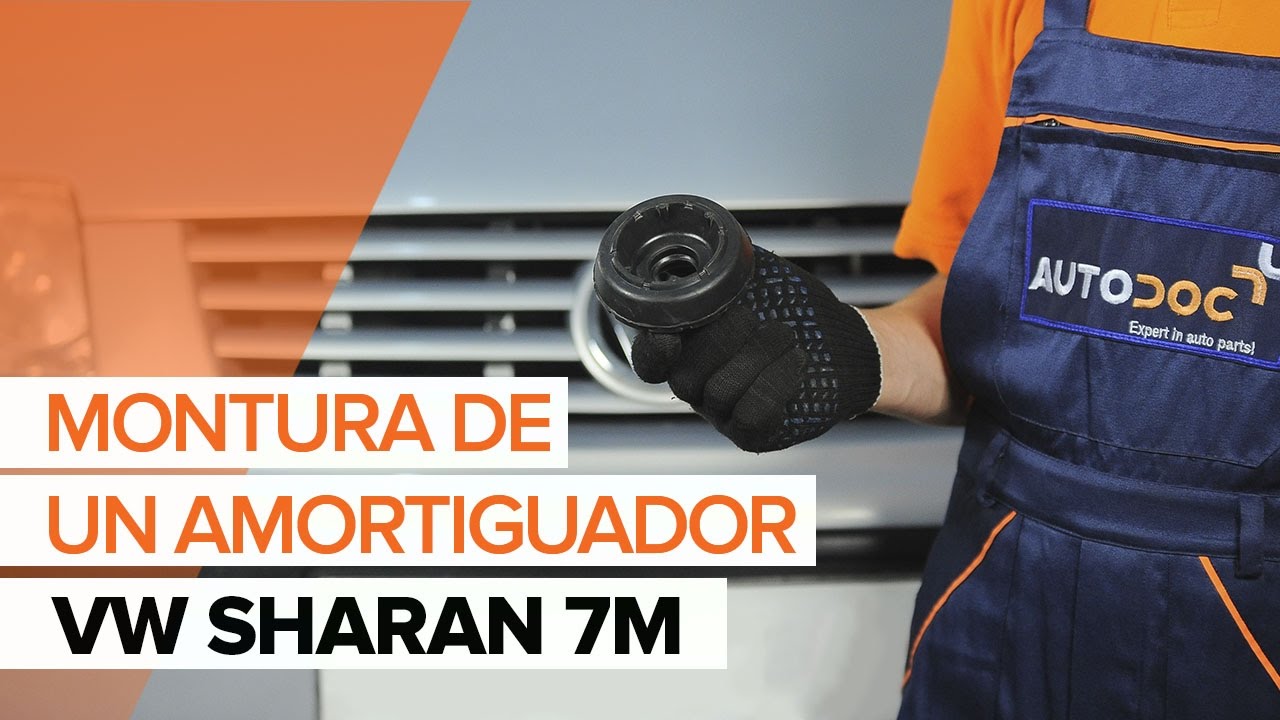

Cómo cambiar la copelas del amortiguador delantero en VW SHARAN 7M INSTRUCCIÓN | AUTODOC

Cómo cambiar: copelas del amortiguador de la parte delantera - VW Sharan 1 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para SHARAN (7M8, 7M9, 7M6) y otros modelos VW

Productos alternativos

Copela de amortiguador

SKSS-0670123 STARK Copela de amortiguador

5,23 EUR

Tienda

SKRPK-1250067 STARK Kit reparación, apoyo columna amortiguación

5,81 EUR

Tienda

4090270 KRAFT Copela de amortiguador

5,84 EUR

Tienda

21652281 CORTECO Copela de amortiguador

7,21 EUR

Tienda

2314-0100 PROFIT Soporte, parachoques

7,41 EUR

Tienda

103 491 TOPRAN Copela de amortiguador

8,20 EUR

Tienda

08619 FEBI BILSTEIN Copela de amortiguador

8,90 EUR

Tienda

802 061 SACHS Copela de amortiguador

9,40 EUR

Tienda

10198 01 LEMFÖRDER Copela de amortiguador

9,40 EUR

Tienda

100 412 0020/HD MEYLE Copela de amortiguador

12,46 EUR

Tienda

Sustitución: copelas del amortiguador - VW Sharan 1. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave de vaso n° 10

                      Llave de vaso n° 18

                      Llave de vaso n° 19

                      Llave de vaso n° 22

                      Llave de vaso n° 27

                      Llave Combinada n.º 18

                      Broca hexagonal No. H6

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Martillo

                      Cincel plano

                      Extractor de rótulas

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: copelas del amortiguador - VW Sharan 1. Consejo de AUTODOC:

El procedimiento de reemplazo es idéntico para los soportes de los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todos los soportes de los amortiguadores delanteros deberían ser reemplazados simultáneamente.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Sharan 1 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.

Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Sharan 1
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 8

Retire el enlace estabilizador de estabilidad transversal.
Paso 9

Limpie el tornillo de sujeción del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 10

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 27. Utilice una llave de trinquete.
Paso 11

Retire el perno de sujeción.

Paso 12

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 13

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 14

Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas.
Paso 15

Limpie las sujeciones que conectan la rótula al brazo de control de la suspensión. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 16

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 22. Utilice una llave de trinquete.
Paso 17

Desconecte la bisagra esférica del brazo. Use un extractor de rótulas.
Paso 18

Quite el árbol de impulsión.

Sustitución: copelas del amortiguador - VW Sharan 1. Consejo de AUTODOC:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 19

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 21

Retire el perno de sujeción.
Paso 22

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 23

Desconecte el muñón de dirección de la pata amortiguadora.

Sustitución: copelas del amortiguador - VW Sharan 1. AUTODOC recomienda:
Asegúrese de que la mangueta de dirección esté apoyada.
Paso 24

Baje el automóvil.

Paso 25

Abra la capota.
Paso 26

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 27

Desenrosque las sujeciones del panel del varillaje del limpiaparabrisas. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 28

Retire el panel que está ensamblado con el varillaje del limpiaparabrisas.
Paso 29

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 30

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 19. Use Vaso HEX No. H6. Utilice una llave de trinquete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. VW Sharan 1
Paso 31

Retire la pata amortiguadora.
Paso 32

Quite el apoyo superior de la pata.

Sustitución: copelas del amortiguador - VW Sharan 1. Los profesionales recomiendan:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 33

Limpie el asiento de montaje del soporte del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 34

Instale el soporte superior nuevo de la pata amortiguadora.
Paso 35

Instale la pata amortiguadora en el arco de la rueda.
Paso 36

Atornillen la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
VW Sharan 1 - Para evitar lesiones, debe sostener el puntal de suspensión mientras atornilla los pernos de sujeción.
Paso 37

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 19. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 38

Instale el panel que está ensamblado con el varillaje del limpiaparabrisas.
Paso 39

Atornille las sujeciones del panel del varillaje del limpiaparabrisas. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 40

Retire el protector de aletas del guardabarros.

Paso 41

Cierre la capota.
Paso 42

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 43

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.

Paso 44

Fije la pata amortiguadora en el muñón de dirección.
Paso 45

Sujete la rótula al brazo de control.

Paso 46

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 47

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 48

Instale el árbol propulsor en el cubo de rueda.
Paso 49

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.

Paso 50

Instale el perno de sujeción.

Paso 51

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 52

Trate las sujeciones del amortiguador. Use grasa de cobre.
Paso 53

Instale la barra del estabilizador de estabilidad transversal.
Paso 54

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 62 Nm.
Paso 55

Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 56

Instale y apriete el perno del eje de transmisión.

Paso 57

Apriete el perno que conecta el eje de transmissión al cubo de la rueda. Use un vaso de impacto del n.º 27. Utilice una llave dinamométrica. Apriételo a un par de 150 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 58

Conecte la punta de la barra de dirección al muñón de dirección.

Paso 59

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 60

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 61

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 62

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: copelas del amortiguador - VW Sharan 1. Después de haber aplicado el spray, espere unos minutos.
Paso 63

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Sharan 1
Paso 64

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 65

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 170 Nm.
Paso 66

Retire los gatos y las cuñas.
