¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG, VW SHARAN (7M8, 7M9, 7M6) 2.0 16V, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los rótula de suspensión en VW SHARAN 1 [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Rótula De Suspensión para SHARAN (7M8, 7M9, 7M6) y otros modelos VW

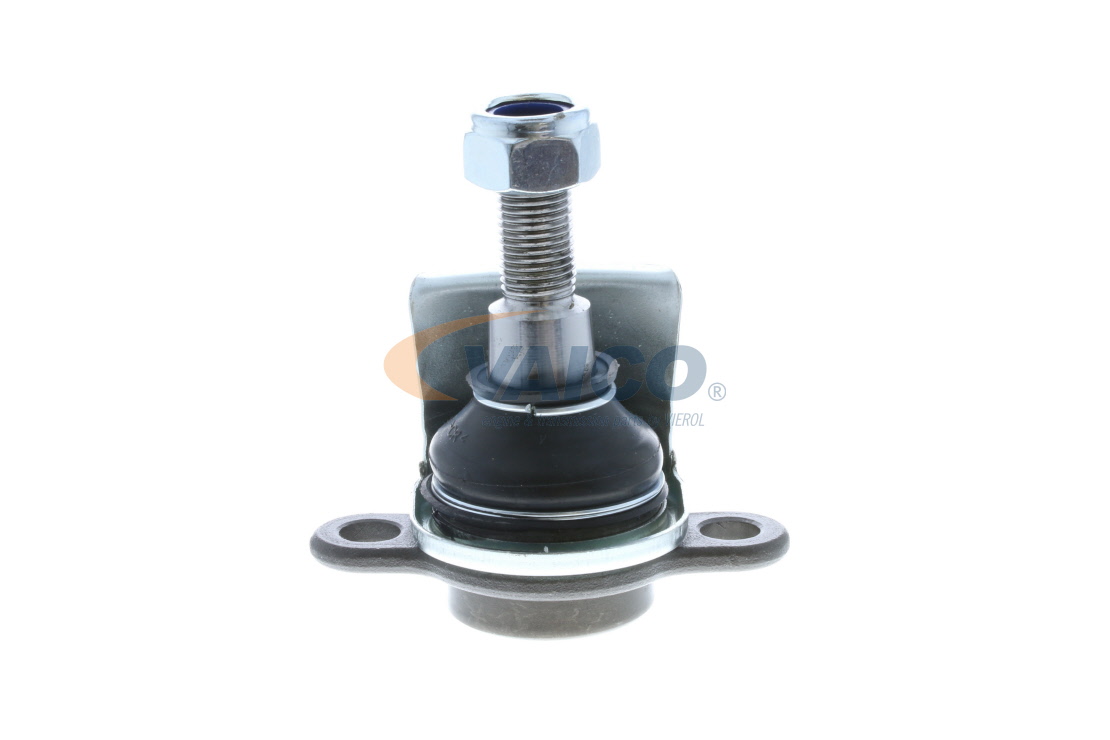

Rótula de suspensión / carga

Tornillo prisionero, rótula pivote mangueta

        Rótula de suspensión / carga para VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI Gasóleo (130 cv)

        Rótula de suspensión / carga para VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V Gasolina (150 cv)

        Rótula de suspensión / carga para VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI Gasóleo (90 cv)

        Rótula de suspensión / carga para VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI Gasóleo (150 cv)

        Rótula de suspensión / carga para VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI Gasóleo (136 cv)

        Rótula de suspensión / carga para VW SHARAN (7M8, 7M9, 7M6) 2.0 Gasolina (115 cv)

        Rótula de suspensión / carga para VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI Gasóleo (140 cv)

        Rótula de suspensión / carga para VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V Gasolina (204 cv)

        Rótula de suspensión / carga para VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Gasolina (174 cv)

Sustitución: rótula de suspensión - VW Sharan 1. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa cerámica

                        Grasa de cobre

                        Llave dinamométrica

                        Llave de vaso n° 21

                        Llave de vaso n° 22

                        Broca HEXagonal no. H8

                        Llave de impacto para llantas n.º 19

                        Extractor de rótulas

                        Llave de trinquete

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de suspensión - VW Sharan 1. Consejo de AUTODOC:

El procedimiento de sustitución es exactamente el mismo para las rótulas izquierda y derecha.
Todo el trabajo debería ser realizado con el motor parado.

Por favor, tenga en cuenta: todos los trabajos en el coche - VW Sharan 1 - deberían ser efectuados con el motor apagado.

Paso 1

Asegure las ruedas con cuñas.

Paso 2

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 3

Levante el coche.

Sustitución: rótula de suspensión - VW Sharan 1. Los expertos de AUTODOC recomiendan:

Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW Sharan 1
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones de la rótula.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 7

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión.Use un vaso de impacto del n.º 21.Utilice una llave de trinquete.
Paso 8

Desconecte la rótula del brazo de control.Use un extractor de rótulas.
Paso 9

Desenrosque las sujeciones de la rótula de la mangueta de dirección.Use Vaso HEX No. H8.Utilice una llave de trinquete.
Paso 10

Retire los pernos de sujeción.
Paso 11

Desconecte la rótula de la mangueta de dirección.Use una palanca.
Paso 12

Quite el soporte esférico.
Paso 13

Limpie el asiento de montaje de la rótula. Use un cepillo de alambre.Use el aerosol WD-40.
Paso 14

Instale una nueva rótula.

Sustitución: rótula de suspensión - VW Sharan 1. Consejo de AUTODOC:

No dañe la funda del apoyo esférico.
Paso 15

Conecte la rótula a la mangueta de dirección.

Paso 16

Instale los pernos de sujeción.

Paso 17

Atornille las sujeciones que conectan la rótula con la mangueta de dirección.Use Vaso HEX No. H8.Utilice una llave de trinquete.
Paso 18

Sujete la rótula al brazo de control.
Paso 19

Apriete las sujeciones que conectan la rótula al brazo de control.Use un vaso de impacto del n.º 22.Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.+90°
Paso 20

Apriete las sujeciones que conectan la rótula con la mangueta de dirección.Use Vaso HEX No. H8.Utilice una llave dinamométrica.Apriételo a un par de 55 Nm.
Paso 21

Trate las sujeciones de la rótula.Use grasa de cobre.
Paso 22

Limpie el asiento de montaje de la llanta de la rueda.Use un cepillo de alambre.
Paso 23

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Utilice grasa cerámica.
Paso 24

Limpie la superficie de la pinza del freno.Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: rótula de suspensión - VW Sharan 1. Después de haber aplicado el spray, espere unos minutos.
Paso 25

Instale la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. VW Sharan 1
Paso 26

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 19.
Paso 27

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave de impacto para llanta # 19.Utilice una llave dinamométrica.Apriételo a un par de 170 Nm.
Paso 28

Retire los gatos y las cuñas.
