Cómo cambiar: copelas del amortiguador de la parte trasera - BMW 3 Berlina (E30) | Guía de sustitución
descargas:
7
Vistas:
37
0
Usuarios que votaron - 0
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
BMW 3 Berlina (E30) 316 (Ecotronic),
BMW 3 Berlina (E30) 316 i,
BMW 3 Berlina (E30) 318 i,
BMW 3 Berlina (E30) 318 i,
BMW 3 Berlina (E30) 318 i,
BMW 3 Berlina (E30) 318 i,
BMW 3 Berlina (E30) 318 is,
BMW 3 Berlina (E30) 320 i,
BMW 3 Berlina (E30) 320 i,
BMW 3 Berlina (E30) M3 2.3,
BMW 3 Berlina (E30) M3 2.3,
BMW 3 Berlina (E30) 323 i,
BMW 3 Berlina (E30) 323 i,
BMW 3 Berlina (E30) M3 2.3,
BMW 3 Berlina (E30) 325 i,
BMW 3 Berlina (E30) 325 i,
BMW 3 Berlina (E30) 325 e 2.7,
BMW 3 Berlina (E30) 325 e 2.7,
BMW 3 Berlina (E30) 324 d,
BMW 3 Berlina (E30) 324 td,
BMW 3 Berlina (E30) 316 i,
BMW 3 Berlina (E30) 316,
BMW 3 Berlina (E30) 315,
BMW 3 Berlina (E30) 316 i,
BMW 3 Berlina (E30) M3 EVO II 2.5,
BMW 3 Berlina (E30) M3 EVO I 2.3,
BMW 3 Berlina (E30) 320 i,
BMW 3 Berlina (E30) 320 is
…
Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

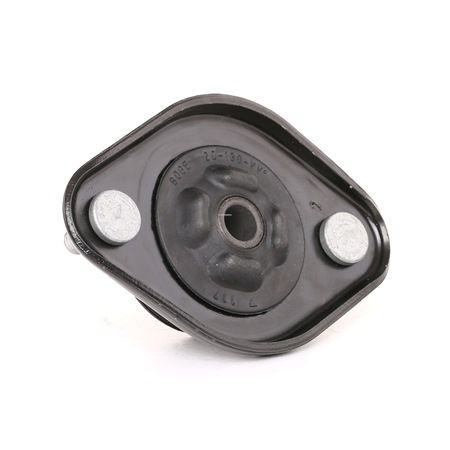

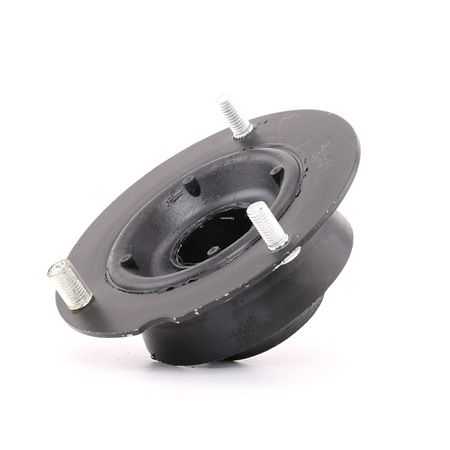

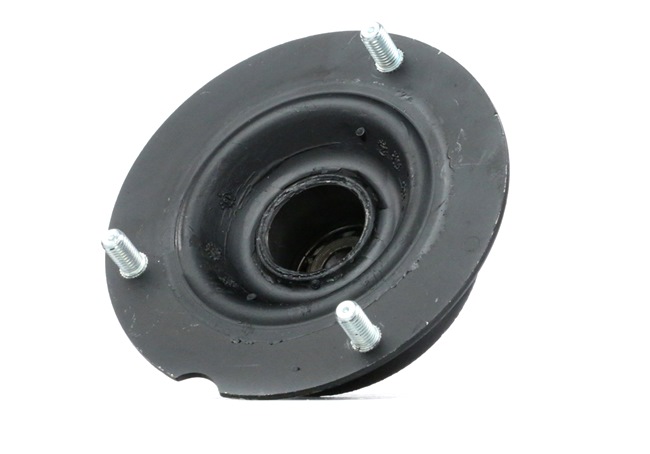

Todas las piezas que usted necesita sustituir – Copelas Del Amortiguador para 3 Berlina (E30) y otros modelos BMW
Sustitución: copelas del amortiguador - BMW 3 (E30). Los expertos de AUTODOC recomiendan:
El procedimiento de sustitución es idéntico para los soportes de los amortiguadores derecho e izquierdo de la suspensión trasera.
Ambos soportes de los amortiguadores traseros deben ser reemplazados simultáneamente.
Todo el trabajo debería ser realizado con el motor parado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
Paso 1
Presione y mantenga el interruptor de control del techo plegable/retráctil. Mantenga el botón presionado hasta que obtenga acceso a las sujeciones superiores del amortiguador.
Paso 2
Retire las tapas del soporte del amortiguador. Use una palanca.
Paso 3
Limpie las fijaciones del soporte de montaje superior del amortiguador. Use el aerosol WD-40.
Paso 4
Afloje la sujecion superior del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 5
Asegure las ruedas con cuñas.
Paso 6
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7
Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 8
Desatornille los pernos de la rueda.
AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. BMW 3 (E30)
Paso 9
Retire la rueda.
Paso 10
Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 11
Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12
Destornille la fijación inferior del amortizador. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 13
Destornille la fijación superior del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Sustitución: copelas del amortiguador - BMW 3 (E30). AUTODOC recomienda:
Para evitar lesiones, sostenga el amortiguador cuando esté deshaciendo los pernos de fijación.
Paso 14
Retire el perno de sujeción.
Paso 15
Saque el amortiguador.
Paso 16
Sujete el amortiguador en un tornillo de banco.
Paso 17
Limpie la sujeción del vástago del amortiguador. Use un cepillo de alambre.
Paso 18
Destornille la fijación de la varilla del amortiguador. Usa una llave mixta del n.º 17.
Paso 19
Libere el tornillo de banco y extraiga el amortiguador.
Paso 20
Quite la cazoleta, el guardapolvos y el tope del amortiguador.
Sustitución: copelas del amortiguador - BMW 3 (E30). Consejo de AUTODOC:
Examine el guardapolvo y el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 21
Instale la nueva montura, fuelle y tope del amortiguador.
Paso 22
Sujete el amortiguador en un tornillo de banco.
Paso 23
Atornille la fijación superior de la varilla del amortizador. Usa una llave mixta del n.º 17. Use una llave ajustable. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.
Paso 24
Libere el tornillo de banco y extraiga el amortiguador.
Paso 25
Limpie los asientos de montaje del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 26
Coloque el amortiguador en el arco de la rueda y fíjelo.
AUTODOC recomienda:
¡Importante! Sostenga el amortiguador mientras atornilla los pernos de sujeción. BMW 3 (E30)
Paso 27
Atornille la sujeción superior del amortiguador. Use un vaso de impacto del n.º 13.
Paso 28
Apriete la fijación inferior del amortiguador. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 29
Quite la cazoleta de por debajo de la palanca.
AUTODOC recomienda:
Sustitución: copelas del amortiguador - BMW 3 (E30). Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 30
Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 31
Instale la rueda.
Sustitución: copelas del amortiguador - BMW 3 (E30). Los profesionales recomiendan:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 32
Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 33
Apriete la fijación superior del amortiguador. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 28 Nm.
Paso 34
Instale las tapas del montaje del amortiguador.
Paso 35
Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 36
Retire los gatos y las cuñas.
