Intervalo de sustitución recomendado para la categoría de pieza Disco de freno : 50000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Clase A (W168) A 170 CDI (168.008), MERCEDES-BENZ Clase A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Clase A (W168) A 160 (168.033, 168.133), MERCEDES-BENZ Clase A (W168) A 190 (168.032, 168.132) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los discos de freno parte delantera en MERCEDES W168 [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Discos de Freno para Clase A (W168) y otros modelos MERCEDES-BENZ

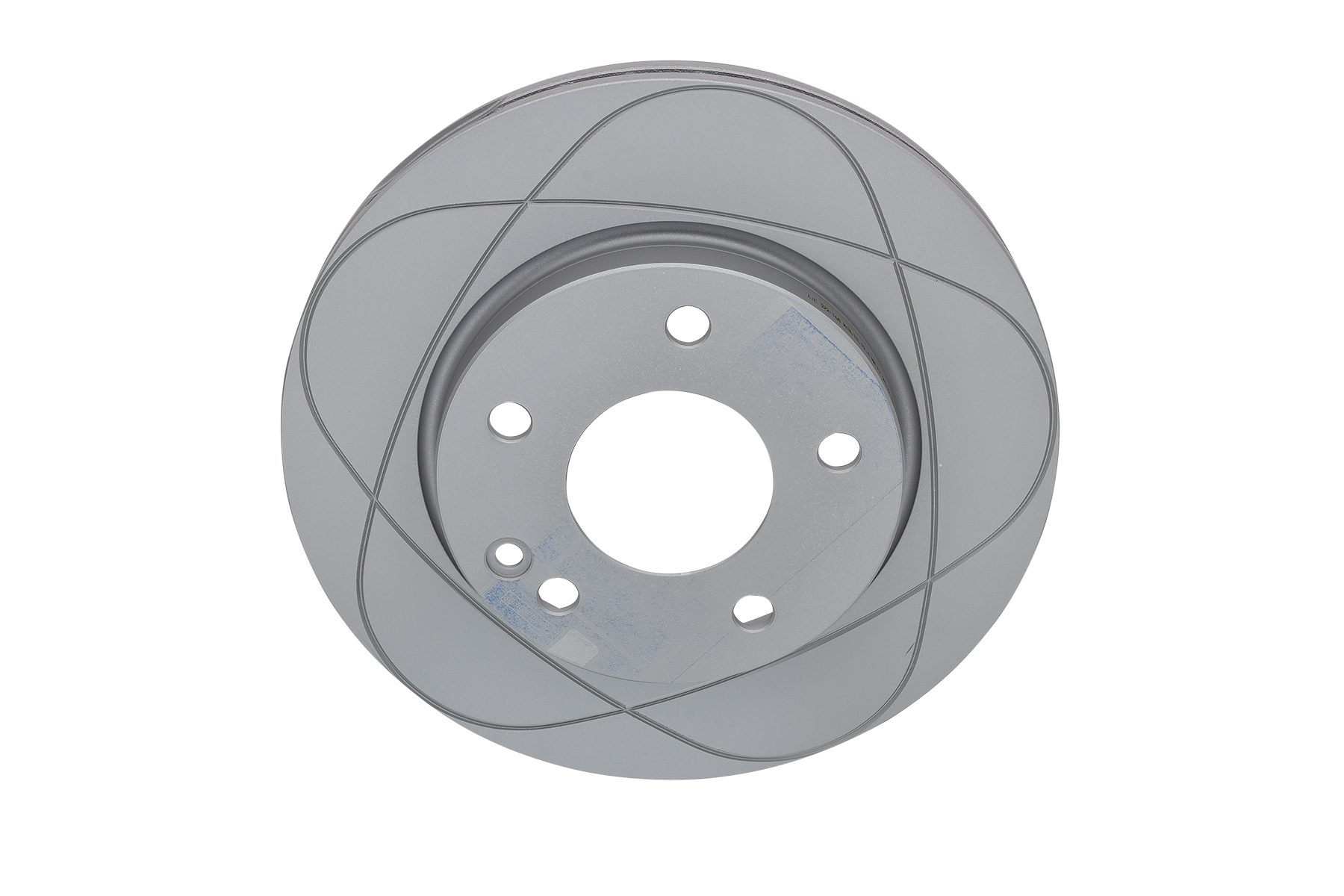

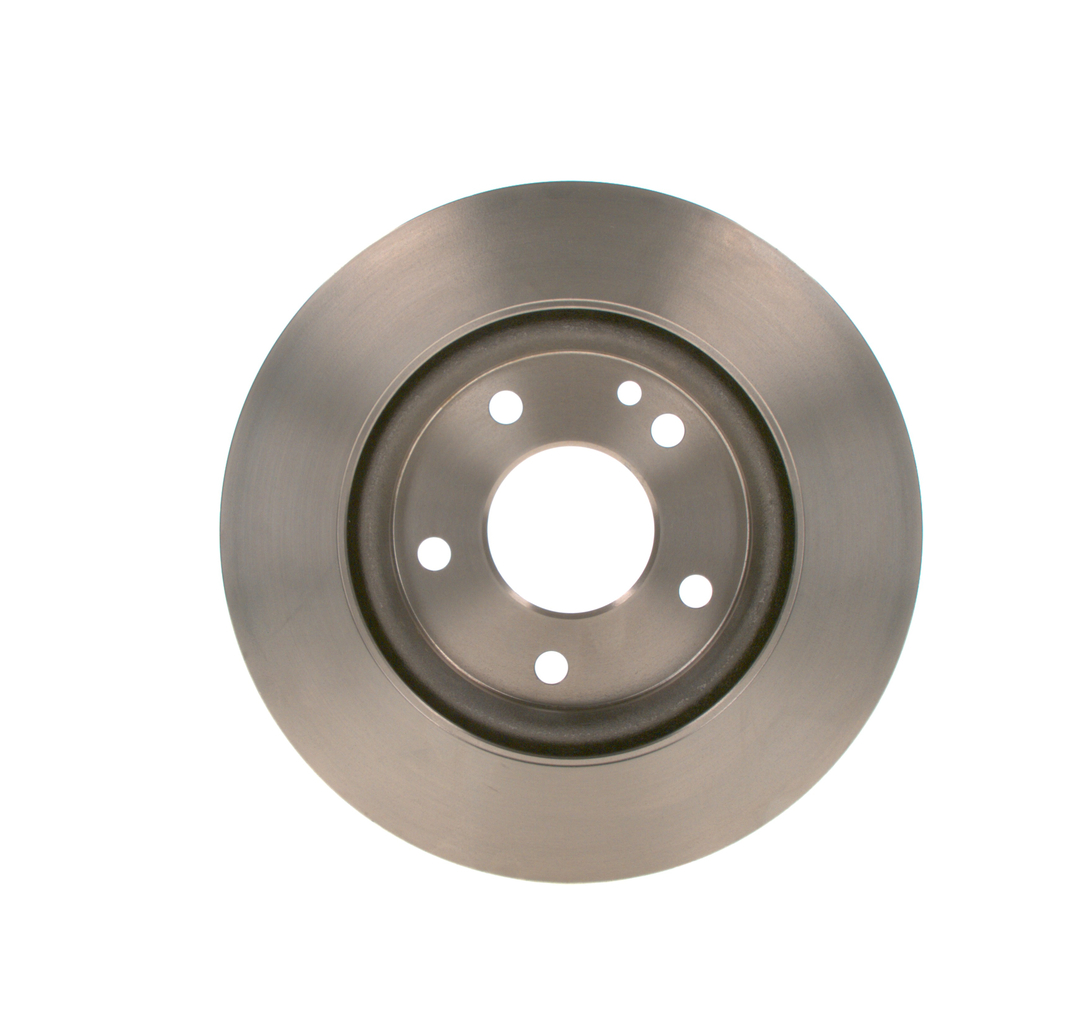

Disco de freno

        Disco de freno para MERCEDES-BENZ Clase A (W168) A 140 (168.031, 168.131) Gasolina (82 cv)

        Disco de freno para MERCEDES-BENZ Clase A (W168) A 160 (168.033, 168.133) Gasolina (102 cv)

        Disco de freno para MERCEDES-BENZ Clase A (W168) A 170 CDI (168.008) Gasóleo (90 cv)

        Disco de freno para MERCEDES-BENZ Clase A (W168) A 190 (168.032, 168.132) Gasolina (125 cv)

        Disco de freno para MERCEDES-BENZ Clase A (W168) A 140 (168.031, 168.131) Gasolina (82 cv)

Sustitución: discos de freno - Mercedes W168. Herramientas que podría necesitar:

                        Cepillo de alambre

                        Cepillo de limpieza de nylon

                        Aerosol WD-40

                        Limpiador de frenos

                        Spray para electrónica

                        Grasa de cobre

                        Llave dinamométrica

                        Llave de vaso n° 12

                        Llave de vaso n° 18

                        Punta Torx T30

                        Llave de impacto para llantas n.º 17

                        Herramienta de retorno del pistón de freno

                        Llave giramachos

                        Llave de trinquete

                        Destornillador de impacto

                        Alicates de punta redonda

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: discos de freno - Mercedes W168. Los expertos de AUTODOC recomiendan:

Haga la sustitución de los discos de freno en el automóvil Mercedes W168 por el juego para cada eje. Independientemente del estado de los componentes. Esto garantizará el frenaje uniforme.
El procedimiento de reemplazo es idéntico para ambos discos de freno en un mismo eje.
En caso de la sustitución de los discos de freno, sustituya obligatoriamente las pastillas de freno.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes W168 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.

Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Mercedes W168
Paso 6

Retire la rueda.
Paso 7

Desconecte el cable sensor de desgaste de las pastillas de freno.
Paso 8

Desconecte la clavija del sensor de desgaste de las pastillas de freno.

¡Por favor, tenga esto en cuenta!

Algunos coches no están equipados con el sensor de desgaste de la pastilla de freno.

Paso 9

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 10

Destornille la fijación del cáliper de freno. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 11

Separe las pastillas de freno. Use una palanca.
Paso 12

Retire el soporte de freno.

Sustitución: discos de freno - Mercedes W168. Los expertos de AUTODOC recomiendan:

Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 13

Retire las pastillas de freno.
Paso 14

Retire el sensor de desgaste de las pastillas de freno de la pastilla de freno.

Paso 15

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 18. Utilice una llave giramachos. Utilice una llave de trinquete.
Paso 17

Quite la pinza del cáliper de freno.
Paso 18

Limpie la sujeción del disco de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Destornille la fijación del disco de freno. Utilice Torx T30. Utilice un destornillador de impacto.
Paso 20

Retire el disco de freno.
Paso 21

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 22

Retire la grasa anticorrosión del nuevo disco de freno. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: discos de freno - Mercedes W168. Después de haber aplicado el spray, espere unos minutos.
Paso 23

Instale el disco de freno.
Paso 24

Apriete la fijación del disco de freno. Utilice Torx T30. Utilice una llave dinamométrica. Apriételo a un par de 9 Nm.
Paso 25

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.

Sustitución: discos de freno - Mercedes W168. Consejo de AUTODOC:

Después de aplicar el aerosol, espere unos minutos.
Paso 26

Instale la pinza del cáliper de freno.
Paso 27

Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 115 Nm.
Paso 28

Trate el pistón de la pinza de freno. Utilice un cepillo de limpieza de nylon. Use un limpiador de frenos.

AUTODOC recomienda:

Sustitución: discos de freno - Mercedes W168. Después de haber aplicado el spray, espere unos minutos.
Paso 29

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 30

Instale las pastillas de freno.
Paso 31

Instale el sensor de desgaste de las pastillas de freno.
Paso 32

Establezcan el soporte de freno y lo fijen. Use un vaso de impacto del n.º 12. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 33

Trate el enchufe del sensor de desgaste de las pastillas de freno. Utilice grasa dieléctrica.
Paso 34

Conecte la clavija del sensor de desgaste de las pastillas de freno. Use alicates de punta redondeada.
Paso 35

Conecte el cable sensor de desgaste de las pastillas de freno.
Paso 36

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 37

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: discos de freno - Mercedes W168. AUTODOC recomienda:

Después de aplicar el aerosol, espere unos minutos.
Paso 38

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Mercedes W168
Paso 39

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 40

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 41

Retire los gatos y las cuñas.

Sustitución: discos de freno - Mercedes W168. Los profesionales recomiendan:

Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 42

Apriete el tapón del depósito de líquido del freno. Cierre la capota.

Sustitución: discos de freno - Mercedes W168. Los expertos de AUTODOC recomiendan:

Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
