Cómo cambiar: discos de freno de la parte delantera - RENAULT Kadjar (HA_, HL_) | Guía de sustitución
descargas:
15
Vistas:
118
0
Usuarios que votaron - 0
Intervalo de sustitución recomendado para la categoría de pieza Disco de freno : 50000km
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
RENAULT Kadjar (HA_, HL_) 1.5 dCi 110 (HLA3),
RENAULT Kadjar (HA_, HL_) 1.6 dCi 130,
RENAULT Kadjar (HA_, HL_) 1.6 dCi 130 4x4,
RENAULT Kadjar (HA_, HL_) 1.2 TCe 130,
RENAULT Kadjar (HA_, HL_) 1.6 TCe 165,
RENAULT Kadjar (HA_, HL_) 1.3 TCe 140,
RENAULT Kadjar (HA_, HL_) 1.5 BLUE dCi 115,
RENAULT Kadjar (HA_, HL_) 1.3 TCe 160 (HLNC),
RENAULT Kadjar (HA_, HL_) 1.7 Blue dCi 150 4WD (HLA7),
RENAULT Kadjar (HA_, HL_) 1.7 Blue dCi 150 (HLA7),
RENAULT Kadjar (HA_, HL_) 1.3 TCe 160 (HLN2)
…
Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

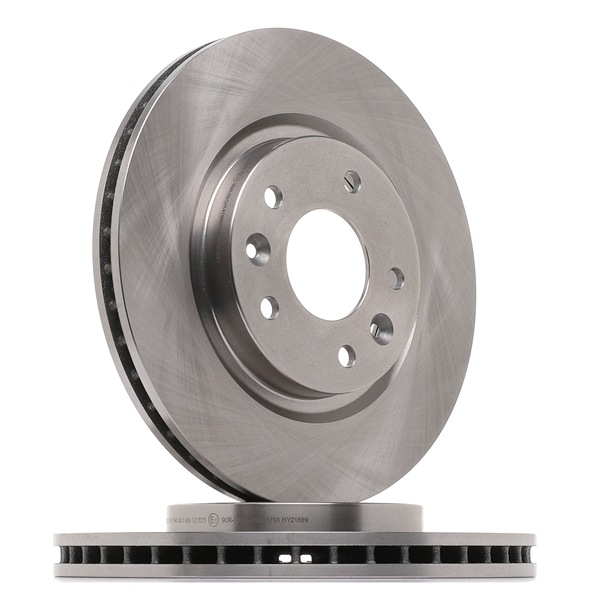

Todas las piezas que usted necesita sustituir – Discos de Freno para Kadjar (HA_, HL_) y otros modelos RENAULT
Sustitución: discos de freno - RENAULT KADJAR. Los expertos de AUTODOC recomiendan:
Haga la sustitución de los discos de freno en el automóvil RENAULT KADJAR por el juego para cada eje. Independientemente del estado de los componentes. Esto garantizará el frenaje uniforme.
El procedimiento de reemplazo es idéntico para ambos discos de freno en un mismo eje.
En caso de la sustitución de los discos de freno, sustituya obligatoriamente las pastillas de freno.
Por favor, tenga en cuenta: todos los trabajos en el coche - RENAULT KADJAR - deberían ser efectuados con el motor apagado.
Lleve a cabo la sustitución manteniendo el siguiente orden:
Paso 1
Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2
Asegure las ruedas con cuñas.
Paso 3
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 4
Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5
Desatornille los pernos de la rueda.
AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. RENAULT KADJAR
Paso 6
Retire la rueda.
Paso 7
Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8
Destornille la fijación del cáliper de freno. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete.
Paso 9
Retire el soporte de freno.
Sustitución: discos de freno - RENAULT KADJAR. Los profesionales recomiendan:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 10
Retire las pastillas de freno.
Paso 11
Retire los muelles de retención de las pastillas de freno. Use una palanca.
Paso 12
Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Use un limpiador de frenos.
AUTODOC recomienda:
Sustitución: discos de freno - RENAULT KADJAR. Después de haber aplicado el spray, espere unos minutos.
Paso 13
Instale los muelles de retención de las pastillas de freno.
Paso 14
Trate el pistón de la pinza de freno.
Use un limpiador de frenos.
Sustitución: discos de freno - RENAULT KADJAR. Consejo de los expertos de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 15
Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 16
Instale las pastillas de freno.
Paso 17
Establezcan el soporte de freno y lo fijen. Usa una llave mixta del n.º 17. Use un vaso de impacto del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 26 Nm.
Paso 18
Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19
Destornille la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Utilice una llave giramachos.
Paso 20
Retire la pinza del freno junto con su soporte.
Sustitución: discos de freno - RENAULT KADJAR. Los expertos de AUTODOC recomiendan:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.
Paso 21
Retire el disco de freno.
Paso 22
Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 23
Instale el disco de freno.
Paso 24
Instale la pinza del freno junto con su soporte.
Paso 25
Apriete la fijación de la pinza del cáliper de freno. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 165 Nm.
Paso 26
Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 27
Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
AUTODOC recomienda:
Sustitución: discos de freno - RENAULT KADJAR. Después de haber aplicado el spray, espere unos minutos.
Paso 28
Instale la rueda.
AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. RENAULT KADJAR
Paso 29
Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 21.
Paso 30
Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 108 Nm.
Paso 31
Retire los gatos y las cuñas.
Sustitución: discos de freno - RENAULT KADJAR. Consejo:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 32
Apriete el tapón del depósito de líquido del freno.
Sustitución: discos de freno - RENAULT KADJAR. AUTODOC recomienda:
Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 33
Cierre la capota.
