Cómo cambiar los kit de reparación pinza de frenos en MERCEDES W201 [VÍDEO TUTORIAL DE AUTODOC]

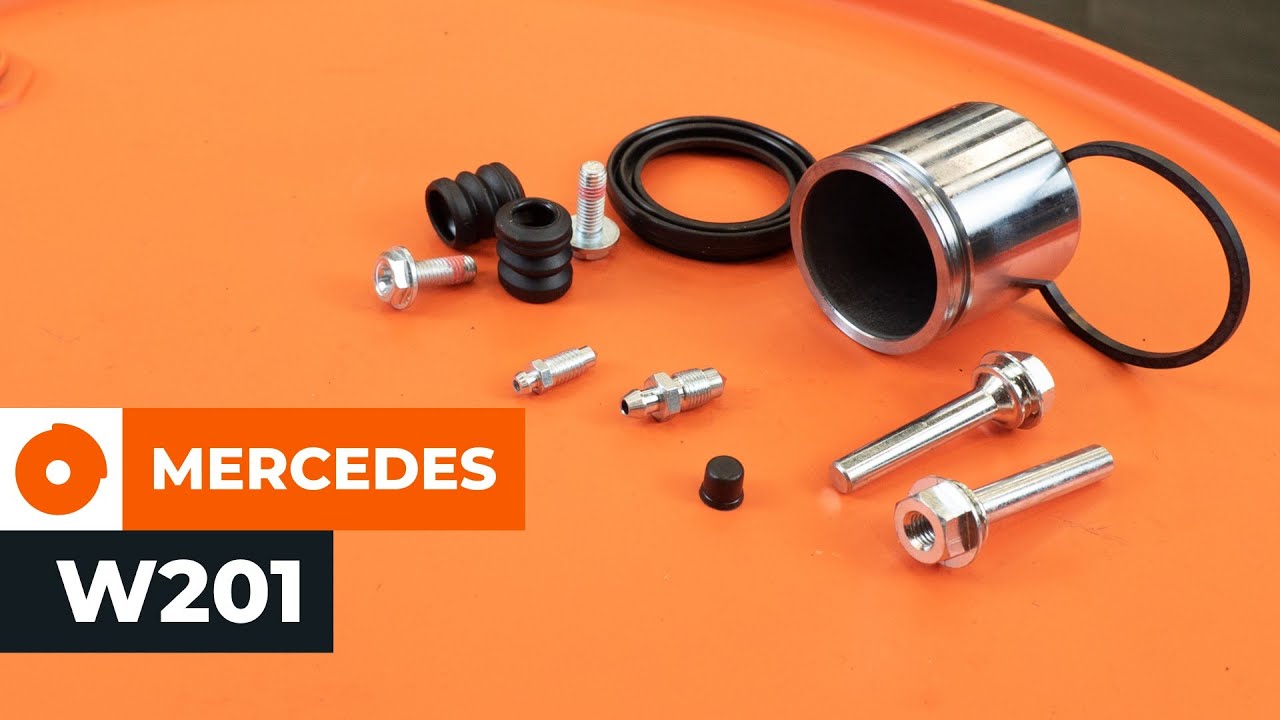

Cómo cambiar: kit de reparación de pinzas de freno de la parte delantera - Mercedes W201 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Kit De Reparación Pinza De Frenos para 190 (W201) y otros modelos MERCEDES-BENZ

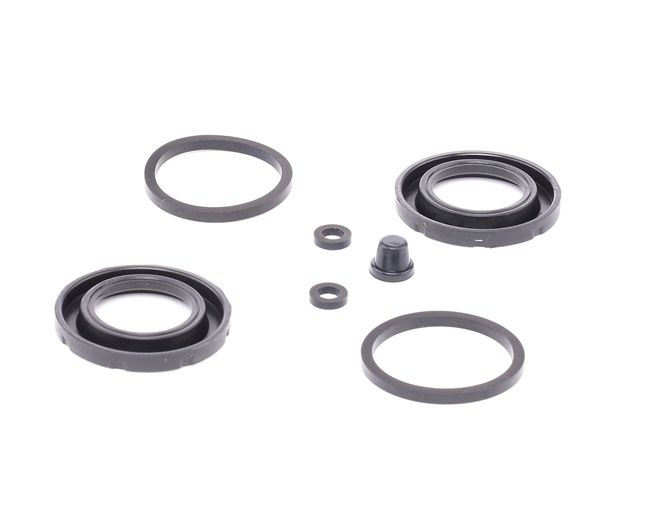

Juego de reparación, pinza de freno

        Juego de reparación, pinza de freno para 190 (W201) Gasolina (109 cv)

        Juego de reparación, pinza de freno para 190 (W201) Gasolina (90 cv)

        Juego de reparación, pinza de freno para 190 (W201) Gasolina (113 cv)

        Juego de reparación, pinza de freno para 190 (W201) Gasolina (116 cv)

        Juego de reparación, pinza de freno para 190 (W201) Gasolina (102 cv)

        Juego de reparación, pinza de freno para 190 (W201) Gasolina (105 cv)

        Juego de reparación, pinza de freno para 190 (W201) Gasolina (118 cv)

        Juego de reparación, pinza de freno para 190 (W201) Gasolina (122 cv)

        Juego de reparación, pinza de freno para 190 (W201) Gasolina (132 cv)

Sustitución: kit de reparación de pinzas de freno - Mercedes W201. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Spray limpiador multiuso

                        Grasa dieléctrica

                        Limpiador de frenos

                        Grasa cerámica

                        Grasa para las mordazas de las pinzas de freno

                        Llave dinamométrica

                        Llave Combinada n.º 10

                        Llave Combinada n.º 13

                        Llave Combinada n.º 14

                        Llave Combinada n.º 15

                        Llave de vaso n° 10

                        Llave de vaso n° 13

                        Llave de vaso n° 19

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave giramachos

                        Clip para manguera de freno

                        Kit para purgado de frenos

                        Herramienta de retorno del pistón de freno

                        Destornillador plano

                        Cuñas para ruedas

Comprar herramientas

Sustitución: kit de reparación de pinzas de freno - Mercedes W201. Los expertos de AUTODOC recomiendan:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: kit de reparación de pinzas de freno - Mercedes W201. Realice los siguientes pasos:

Paso 1

Abra el capó.
Paso 2

Desatornille el tapón del depósito del líquido de frenos.
Paso 3

Asegure las ruedas con cuñas.

Paso 4

Afloje los pernos de la rueda. Utilice una llave de impacto para llanta # 17. Utilice una llave giramachos.
Paso 5

Levante el coche.

Sustitución: kit de reparación de pinzas de freno - Mercedes W201. Consejo:
Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.
Paso 6

Desatornille los pernos de la rueda.

AUTODOC recomienda:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 7

Retire la rueda.
Paso 8

Desconecte el conector del sensor de desgaste de las pastillas de freno.
Paso 9

Limpie la sujeción del conector del sensor de desgaste de las pastillas de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 10

Desenrosque la sujeción del conector del sensor de desgaste de las pastillas de freno. Usa una llave mixta del n.º 10.
Paso 11

Retire el perno de sujeción.
Paso 12

Desconecte el conector del sensor de desgaste de las pastillas de freno.

Paso 13

Limpie el asiento de montaje del latiguillo de freno en la pinza de freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 15

Afloje la sujeción del latiguillo de freno. Usa una llave mixta del n.º 14.
Paso 16

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Desenrosque las sujeciones de la pinza de freno. Usa una llave mixta del n.º 15. Usa una llave mixta del n.º 13.
Paso 18

Retire los pernos de sujeción.
Paso 19

Retire la pinza de freno.
Paso 20

Retire las pastillas de freno.
Paso 21

Desenrosque el latiguillo de freno de la pinza de freno.
Paso 22

Limpie las sujeciones del soporte de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Desenrosque las sujeciones del soporte de la pinza de freno. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
Paso 24

Retire los pernos de sujeción.
Paso 25

Retire el soporte de la pinza de freno.
Paso 26

Limpie la zona donde el latiguillo de freno está conectado a la pinza. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 27

Retire la placa protectora que cubre el guardapolvo del pistón de la pinza. Utilice un destornillador plano.
Paso 28

Retire el pistón de la carcasa de la pinza de freno.
Paso 29

Retire el guardapolvo del pistón de la pinza de freno.
Paso 30

Retire la junta tórica del pistón de la pinza. Utilice un destornillador plano.
Paso 31

Afloje el tornillo de purgado de frenos. Use un vaso de impacto del n.º 10. Utilice una llave de trinquete.
Paso 32

Limpie los asientos de montaje del pistón y los componentes relacionados. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 33

Instale una nueva junta tórica de pistón de pinza.
Paso 34

Instale un nuevo guardapolvo de pistón de pinza.
Paso 35

Instale un nuevo pistón de pinza.

Sustitución: kit de reparación de pinzas de freno - Mercedes W201. AUTODOC recomienda:
Trate el pistón y su asiento de montaje con líquido de frenos para evitar que las paredes del cilindro sean rayadas durante la instalación.
Paso 36

Instale la placa protectora del guardapolvo del pistón de la pinza.
Paso 37

Presione el pistón de la pinza de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 38

Apriete el tornillo de purgado de frenos.
Paso 39

Limpie el soporte de la pinza de freno para eliminar la suciedad y el polvo. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 40

Retire los pasadores de guía de la pinza de freno.
Paso 41

Limpie los pasadores guía y sus asientos en el soporte de la pinza de freno. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 42

Trate los casquillos guía de la pinza de freno. Utilice grasa para los casquillos guía de la pinza de freno.
Paso 43

Instale los guardapolvos nuevos de los pernos guía de la pinza del freno.
Paso 44

Instale los pasadores de guía de la pinza de freno.
Paso 45

Instale el soporte de la pinza de freno.
Paso 46

Instale los pernos de sujeción.
Paso 47

Apriete las sujeciones del soporte de la pinza de freno. Use un vaso de impacto del n.º 19. Utilice una llave dinamométrica. Apriételo a un par de 115 Nm.
Paso 48

Enrosque el latiguillo de freno en la pinza.
Paso 49

Instale la pastilla de freno.
Paso 50

Instale la pinza de freno y fíjela.
Paso 51

Instale los pernos de sujeción.
Paso 52

Apriete las sujeciones de la pinza del freno. Usa una llave mixta del n.º 15. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 53

Apriete la sujeción que conecta el tubo de freno a la pinza de freno. Usa una llave mixta del n.º 14. Utilice una llave dinamométrica. Apriételo a un par de 18 Nm.
Paso 54

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.
Paso 55

Retire la abrazadera del latiguillo del freno.

Paso 56

Purgue el sistema de frenos.
Paso 57

Apriete el tornillo de purga. Usa una llave mixta del n.º 10.
Paso 58

Desconecte la manguera del kit de purgado de frenos.
Paso 59

Apriete el tornillo de purga de la pinza de freno. Use un vaso de impacto del n.º 10. Utilice una llave dinamométrica. Apriételo a un par de 8 Nm.
Paso 60

Conecte la tapa del tornillo de purga de la pinza de freno.
Paso 61

Instale el conector del sensor de desgaste de las pastillas de freno.

Paso 62

Instale el perno de sujeción.
Paso 63

Atornille la sujeción del conector del sensor de desgaste de las pastillas de freno. Usa una llave mixta del n.º 10.
Paso 64

Trate el enchufe del sensor de desgaste de las pastillas de freno. Utilice grasa dieléctrica.
Paso 65

Una el conector del sensor de desgaste de las pastillas de freno.
Paso 66

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica.
Paso 67

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.
Paso 68

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Mercedes W201
Paso 69

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17. Utilice una llave de trinquete.
Paso 70

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 71

Retire los gatos y las cuñas.

Sustitución: kit de reparación de pinzas de freno - Mercedes W201. Consejo de AUTODOC:
Compruebe el nivel del líquido de frenos en el depósito de expansión y proceda a llenarlo si fuera necesario.
Paso 72

Apriete el tapón del depósito de líquido del freno.
Paso 73

Cierre el capó.
