Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ 190 (W201) E 1.8 (201.018), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 2.0, MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.3-16 (201.034), MERCEDES-BENZ 190 (W201) E 2.3, MERCEDES-BENZ 190 (W201) E 2.3 (201.028), MERCEDES-BENZ 190 (W201) E 2.5-16 Evolution (201.036), MERCEDES-BENZ 190 (W201) E 2.5-16 (201.035), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128), MERCEDES-BENZ 190 (W201) E 2.6 (201.029), MERCEDES-BENZ 190 (W201) E 2.0, MERCEDES-BENZ 190 (W201) 2.3, MERCEDES-BENZ 190 (W201) 2.3 E, MERCEDES-BENZ 190 (W201) 2.6, MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 2.6, MERCEDES-BENZ 190 (W201) D 2.0 (201.122) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los pinza de freno en MERCEDES W201 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: pinza de freno de la parte trasera - Mercedes W201 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Pinzas de Freno para 190 (W201) y otros modelos MERCEDES-BENZ

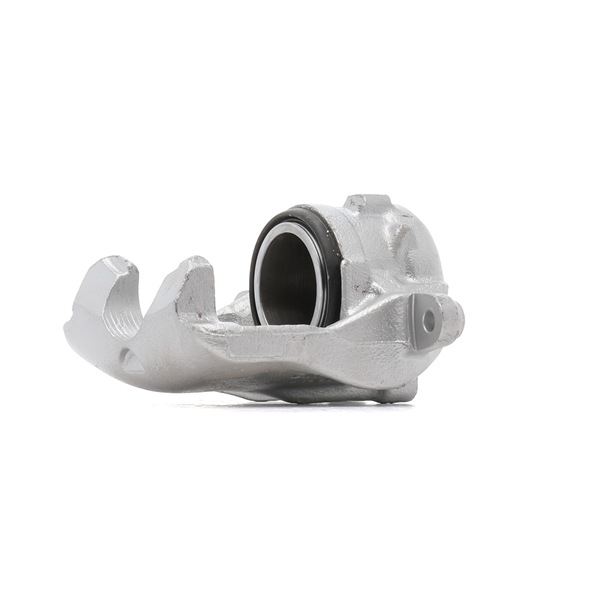

Pinza de freno

        Pinza de freno para MERCEDES-BENZ 190 (W201) E 1.8 (201.018) Gasolina (109 cv)

        Pinza de freno para MERCEDES-BENZ 190 (W201) E 2.0 (201.024) Gasolina (113 cv)

        Pinza de freno para MERCEDES-BENZ 190 (W201) E 2.0 (201.024) Gasolina (116 cv)

        Pinza de freno para MERCEDES-BENZ 190 (W201) 2.0 (201.023) Gasolina (102 cv)

        Pinza de freno para MERCEDES-BENZ 190 (W201) 2.0 (201.023) Gasolina (105 cv)

        Pinza de freno para MERCEDES-BENZ 190 (W201) E 2.0 Gasolina (118 cv)

        Pinza de freno para MERCEDES-BENZ 190 (W201) E 2.0 (201.024) Gasolina (122 cv)

        Pinza de freno para MERCEDES-BENZ 190 (W201) E 2.3-16 (201.034) Gasolina (185 cv)

        Pinza de freno para MERCEDES-BENZ 190 (W201) E 2.3 Gasolina (132 cv)

Sustitución: pinza de freno - Mercedes W201. Lista de las herramientas que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Limpiador de frenos

                        Grasa cerámica para altas temperaturas

                        Grasa de cobre

                        Llave dinamométrica

                        Llave Combinada n.º 9

                        Llave Combinada n.º 17

                        Llave de tuerca abocinada № 14

                        Llave de impacto para llantas n.º 17

                        Palanca

                        Martillo

                        Punzón

                        Clip para manguera de freno

                        Kit para purgado de frenos

                        Cuñas para ruedas

Comprar herramientas

Sustitución: pinza de freno - Mercedes W201. Consejo de AUTODOC:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - Mercedes W201 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Mercedes W201
Paso 6

Retire la rueda.
Paso 7

Retire los clips de retención de las pastillas de freno. Use un punzón. Utilice un martillo.
Paso 8

Retire el resorte de retención de las pastillas de freno.
Paso 9

Separe las pastillas de freno. Use una palanca.

Paso 10

Retire las pastillas de freno. Use una palanca.
Paso 11

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 12

Afloje la fijación del latiguillo de freno. Utilice una llave de tuerca abocinada #14.
Paso 13

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desenrosque las sujeciones de la pinza de freno. Usa una llave mixta del n.º 17.
Paso 15

Retire el soporte de freno.
Paso 16

Desconecte el latiguillo de freno. Utilice una llave de tuerca abocinada #14.
Paso 17

Trate el latiguillo de freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - Mercedes W201. Después de haber aplicado el spray, espere unos minutos.
Paso 18

Instale y fije el latiguillo de freno en el cáliper nuevo.
Paso 19

Establezcan el soporte de freno y lo fijen. Usa una llave mixta del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 25 Nm.
Paso 20

Instale las pastillas de freno.
Paso 21

Instale el resorte de retención de las pastillas de freno.
Paso 22

Instale los clips de retención de las pastillas de freno. Use un punzón. Utilice un martillo. Use una palanca.
Paso 23

Apriete la sujeción que conecta el tubo de freno a la pinza de freno. Utilice una llave de tuerca abocinada #14. Utilice una llave dinamométrica. Apriételo a un par de 18 Nm.
Paso 24

Retire la abrazadera de la manguera del freno.
Paso 25

Conecte la manguera del kit de purgado de frenos al tornillo de purgado de freno.

Paso 26

Afloje el tornillo de purgado de frenos. Usa una llave mixta del n.º 9.
Paso 27

Deje salir el aire del sistema del cáliper de freno.
Paso 28

Apriete el tornillo de purga de la pinza de freno. Usa una llave mixta del n.º 9. Utilice una llave dinamométrica. Apriételo a un par de 7 Nm.
Paso 29

Desconecte la manguera del kit de purgado de frenos.
Paso 30

Limpie la suciedad del perno del latiguillo de freno. Use un limpiador de frenos.

Sustitución: pinza de freno - Mercedes W201. AUTODOC recomienda:
Después de aplicar el aerosol, espere unos minutos.
Paso 31

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Utilice grasa cerámica para altas temperaturas.
Paso 32

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - Mercedes W201. Después de haber aplicado el spray, espere unos minutos.
Paso 33

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Mercedes W201
Paso 34

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 35

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 110 Nm.
Paso 36

Retire los gatos y las cuñas.

Sustitución: pinza de freno - Mercedes W201. Los expertos de AUTODOC recomiendan:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 37

Apriete el tapón del depósito de líquido del freno. Cierre la capota.

Sustitución: pinza de freno - Mercedes W201. Consejo:
Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
