Cómo cambiar: kit de reparación de pinzas de freno de la parte trasera - MERCEDES-BENZ Clase C Berlina (W202) | Guía de sustitución
descargas:
0
Vistas:
0
Intervalo de sustitución recomendado para la categoría de pieza Juego de reparación, pinza de freno : 50000 km
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ Clase C Berlina (W202) C 200 D (202.122), MERCEDES-BENZ Clase C Berlina (W202) C 220 D (202.021), MERCEDES-BENZ Clase C Berlina (W202) C 180 (202.018), MERCEDES-BENZ Clase C Berlina (W202) C 200 (202.020), MERCEDES-BENZ Clase C Berlina (W202) C 200 D (202.120), MERCEDES-BENZ Clase C Berlina (W202) C 220 D (202.121), MERCEDES-BENZ Clase C Berlina (W202) C 250 D (202.125), MERCEDES-BENZ Clase C Berlina (W202) C 180 (202.018), MERCEDES-BENZ Clase C Berlina (W202) C 220 (202.022), MERCEDES-BENZ Clase C Berlina (W202) C 280 (202.028) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
MERCEDES-BENZ Clase C Berlina (W202) C 200 D (202.122), MERCEDES-BENZ Clase C Berlina (W202) C 220 D (202.021), MERCEDES-BENZ Clase C Berlina (W202) C 180 (202.018), MERCEDES-BENZ Clase C Berlina (W202) C 200 (202.020), MERCEDES-BENZ Clase C Berlina (W202) C 200 D (202.120), MERCEDES-BENZ Clase C Berlina (W202) C 220 D (202.121), MERCEDES-BENZ Clase C Berlina (W202) C 250 D (202.125), MERCEDES-BENZ Clase C Berlina (W202) C 180 (202.018), MERCEDES-BENZ Clase C Berlina (W202) C 220 (202.022), MERCEDES-BENZ Clase C Berlina (W202) C 280 (202.028) … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo
Todas las piezas que usted necesita sustituir – Kit De Reparación Pinza De Frenos para Clase C Berlina (W202) y otros modelos MERCEDES-BENZ

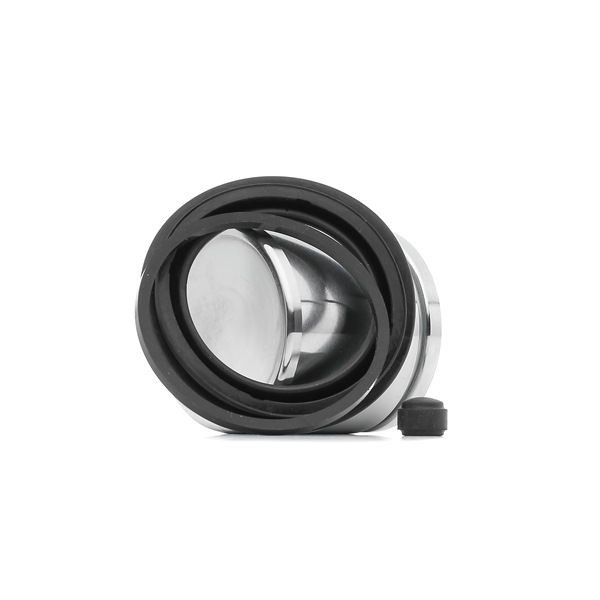

Juego de reparación, pinza de freno
Juego de casquillos guía, pinza de freno
Soporte, pinza de freno
Juego de juntas, pinza de freno
Junta, pistón de pinza de freno
Pasador guía, pinza del freno
Kit de accesorios, pinza de freno
Tornillo / válvula purga de aire, pinza de freno
Juego de reparación, pinza de freno para MERCEDES-BENZ Clase C Berlina (W202) C 200 D (202.122) Gasóleo (88 cv)
Juego de reparación, pinza de freno para MERCEDES-BENZ Clase C Berlina (W202) C 180 (202.018) Gasolina (122 cv)
Juego de reparación, pinza de freno para MERCEDES-BENZ Clase C Berlina (W202) C 220 D (202.021) Gasóleo (75 cv)
Cepillo de alambre
Cepillo de limpieza de nylon
Aerosol WD-40
Spray limpiador multiuso
Limpiador de frenos
Grasa cerámica
Llave dinamométrica
Llave Combinada n.º 9
Llave Combinada n.º 14
Llave de vaso n° 9
Llave de vaso n° 14
Llave de vaso n° 17
Llave de impacto para llantas n.º 17
Llave de trinquete
Llave giramachos
Clip para manguera de freno
Kit para purgado de frenos
Alicates para bomba de agua
Punzón
Martillo
Palanca
Destornillador plano
Cuñas para ruedas
Sustitución: kit de reparación de pinzas de freno - MERCEDES-BENZ C-CLASS (W202). Consejo:
- El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: kit de reparación de pinzas de freno - MERCEDES-BENZ C-CLASS (W202). Realice los siguientes pasos:
- Paso 1Abra el capó.Paso 2
Desatornille el tapón del depósito del líquido de frenos. - Paso 3Asegure las ruedas con cuñas.Paso 4
Afloje los pernos de la rueda. Utilice una llave de impacto para llanta # 17. Utilice una llave giramachos. - Paso 5Levante el coche.AUTODOC recomienda:Si está utilizando un gato, asegúrese de que éste descanse sobre una superficie plana y sin desniveles.No olvide asegurar el coche adicionalmente con soportes para gato.Paso 6
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. MERCEDES-BENZ C-CLASS (W202) - Paso 7
Retire la rueda. - Paso 8Limpie los pasadores guía de la pastilla de freno. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.Paso 9
Retire los pasadores guía de la pastilla de freno. Use un punzón. Utilice un martillo. - Paso 10
Retire el resorte de retención de las pastillas de freno. - Paso 11
Separe las pastillas de freno. Use una palanca (2 piezas). - Paso 12
Retire las pastillas de freno. - Paso 13
Sujete el latiguillo del freno con una abrazadera de latiguillo de freno. - Paso 14
Limpie el asiento de montaje del latiguillo de freno en la pinza de freno. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 15
Afloje la sujeción del latiguillo de freno. Usa una llave mixta del n.º 14. - Paso 16
Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 17
Desenrosque las sujeciones de la pinza de freno. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete. - Paso 18
Retire los pernos de sujeción. - Paso 19
Retire la pinza de freno. - Paso 20
Desenrosque el latiguillo de freno de la pinza de freno. - Paso 21
Limpie el tornillo de purga de los frenos. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 22
Afloje el tornillo de purgado de frenos. Use un vaso de impacto del n.º 9. Utilice una llave de trinquete. - Paso 23
Desenrosque las sujeciones que unen las dos partes de la pinza de freno. Use un vaso de impacto del n.º 14. Utilice una llave de trinquete. - Paso 24
Retire los pernos de sujeción. - Paso 25
Separe las dos partes de la pinza entre sí. - Paso 26
Retire las juntas tóricas. Utilice un destornillador plano. - Paso 27
Retire los guardapolvos de los pistones de la pinza de freno. Utilice un destornillador plano. - Paso 28
Retire los pistones de la pinza de freno. Use alicates de bomba de agua. - Paso 29
Retire las juntas tóricas de pistón. Utilice un destornillador plano. - Paso 30
Limpie los asientos de montaje de los pistones y los componentes relacionados. Use un cepillo de alambre. Utilice un cepillo de limpieza de nylon. Utilice un spray de limpieza multiuso. - Paso 31
Instale las nuevas juntas tóricas de pistón de pinza. - Paso 32
Monte los guardapolvos en los nuevos pistones de pinzas de freno.Sustitución: kit de reparación de pinzas de freno - MERCEDES-BENZ C-CLASS (W202). AUTODOC recomienda:Trate los pistones y sus asientos con líquido de frenos para evitar que las paredes de los cilindros se rayen durante la instalación. - Paso 33
Instale los nuevos pistones de pinzas de freno. - Paso 34
Instale los anillos de retención del guardapolvo. - Paso 35Instale nuevas juntas tóricas.Paso 36
Una las dos partes de la pinza. - Paso 37
Instale los pernos de sujeción.
