¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
AUDI A3 Hatchback (8L1) 1.8, AUDI A3 Hatchback (8L1) 1.6, AUDI A3 Hatchback (8L1) 1.8 T, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) 1.8 T quattro, AUDI A3 Hatchback (8L1) S3 quattro, AUDI A3 Hatchback (8L1) 1.8 T quattro, AUDI A3 Hatchback (8L1) 1.8 T, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) 1.6, AUDI A3 Hatchback (8L1) 1.9 TDI quattro, AUDI A3 Hatchback (8L1) 1.9 TDI, AUDI A3 Hatchback (8L1) S3 quattro … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

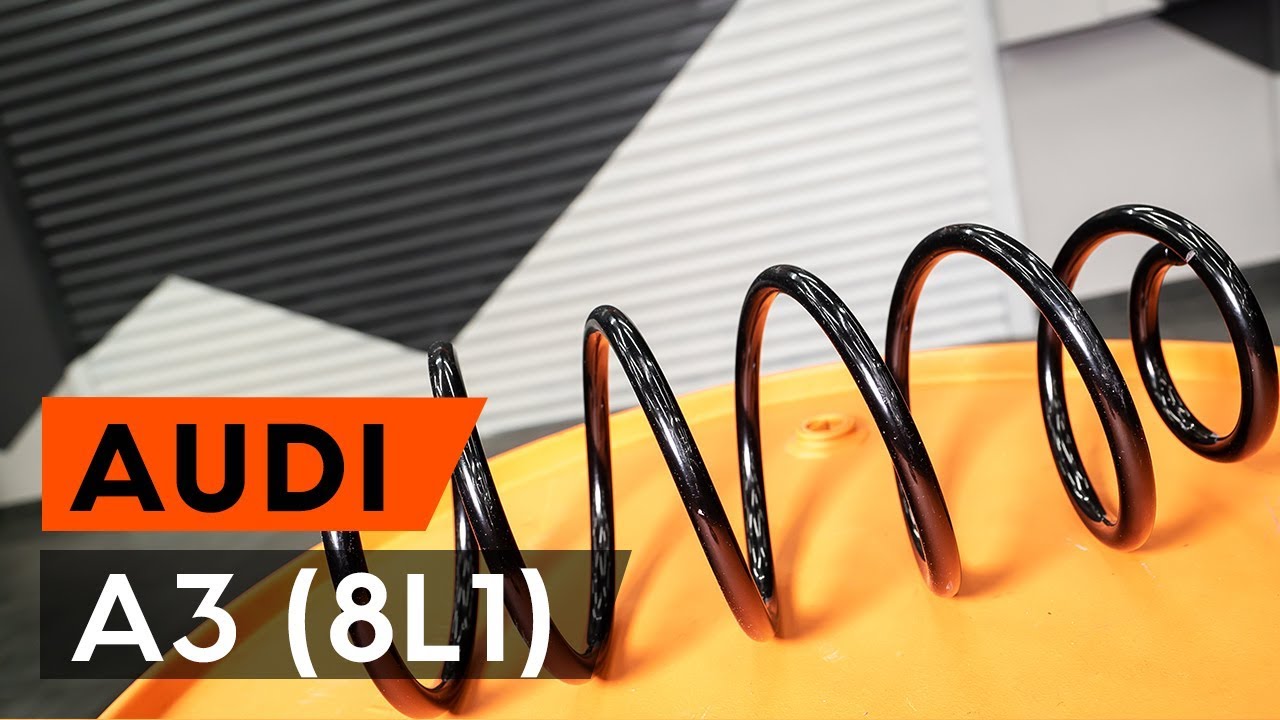

Cómo cambiar los muelles de suspensión delantero en AUDI A3 1 (8L1) [INSTRUCCIÓN AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - Audi A3 8L1 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para A3 Hatchback (8L1) y otros modelos AUDI

Muelle de suspensión

        Muelle de suspensión para A3 Hatchback (8L1) Gasolina (101 cv)

        Muelle de suspensión para A3 Hatchback (8L1) Gasolina (125 cv)

        Muelle de suspensión para A3 Hatchback (8L1) Gasolina (150 cv)

        Muelle de suspensión para A3 Hatchback (8L1) Gasóleo (90 cv)

        Muelle de suspensión para A3 Hatchback (8L1) Gasóleo (110 cv)

        Muelle de suspensión para A3 Hatchback (8L1) Gasolina (180 cv)

        Muelle de suspensión para A3 Hatchback (8L1) Gasolina (210 cv)

        Muelle de suspensión para A3 Hatchback (8L1) Gasolina (150 cv)

        Muelle de suspensión para A3 Hatchback (8L1) Gasolina (180 cv)

Sustitución: muelles de suspensión - Audi A3 8L1. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Llave Combinada n.º 18

                        Llave Combinada n.º 21

                        Llave de vaso n° 13

                        Llave de vaso n° 18

                        Llave de vaso n° 22

                        Grasa de cobre

                        Llave dinamométrica

                        Llave de impacto para llantas n.º 17

                        Vaso de 12 puntos 1-3/16”

                        Broca hexagonal no. H6

                        Llave de vaso con ventana №22

                        Punzón

                        Martillo

                        Vaso para amortiguador

                        Gato de transmisión hidráulica

                        Compresor hidráulico de muelles de amortiguador

                        Mazo de goma

                        Cuñas para ruedas

                        Cubreguardabarros

Comprar herramientas

Sustitución: muelles de suspensión - Audi A3 8L1. Consejo:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Tal vez usted necesite otras herramientas.
¡Advertencia! Apague el motor antes de comenzar cualquier trabajo - Audi A3 8L1.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 4

Retire el tapacubos de la llanta.
Paso 5

Destornille la tuerca que fija el cubo. Utilice un vaso 1-3/16" de 12 puntos.

AUTODOC recomienda:
No desenrosque la fijación en más de 90 grados.
Paso 6

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 7

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 8

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Audi A3 8L1
Paso 9

Retire la rueda.
Paso 10

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora.
Paso 11

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Utilice un vaso 1-3/16" de 12 puntos.
Paso 12

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Limpie las sujeciones que conectan la rótula al brazo de control de la suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 13.
Paso 14

Desconecte la bisagra esférica del brazo.

Paso 15

Del muñón de dirección saque el árbol propulsor y, al levantarlo, átelo a la carrocería. Utilice un martillo. Use un punzón.

Sustitución: muelles de suspensión - Audi A3 8L1. Consejo de los expertos de AUTODOC:
Asegúrese de que el eje de transmisión no esté descargado (cuando el vehículo está elevado por un gato).
Paso 16

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 17

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18.
Paso 18

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Audi A3 8L1 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 19

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador.
Paso 20

Desconecte el muñón de dirección de la pata amortiguadora.

Sustitución: muelles de suspensión - Audi A3 8L1. Los expertos de AUTODOC recomiendan:
Si es necesario, utilice un mazo de goma.
Paso 21

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.

Sustitución: muelles de suspensión - Audi A3 8L1. AUTODOC recomienda:
Asegúrese de que la mangueta de dirección no se ha soltado de la carga.
Paso 22

Destornille la fijación superior de la pata amortiguadora. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. Audi A3 8L1
Paso 23

Retire la pata amortiguadora. Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - Audi A3 8L1. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 24

Comprima el resorte.
Paso 25

Destornille la tuerca de la varilla de la pata amortiguadora. Utilice una llave de vaso con ventana #22. Use Vaso HEX No. H6.
Paso 26

Quite el apoyo superior de la pata.
Paso 27

Suelte el resorte helicoidal.
Paso 28

Quite el resorte.
Paso 29

Limpie los asientos de montaje del resorte helicoidal. Limpie la barra del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 30

Instale el resorte en el amortiguador.
Paso 31

Comprima el resorte.
Paso 32

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 33

Apriete la tuerca de la varilla de la pata amortiguadora. Utilice una llave de vaso con ventana #22. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: muelles de suspensión - Audi A3 8L1. Consejo de los expertos de AUTODOC:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 34

Abra el resorte.
Paso 35

Retire el puntal amortiguador que está montado.
Paso 36

Instale la pata amortiguadora en el arco de la rueda.
Paso 37

Fije la tuerca de fijación superior en la pata amortiguadora. No lo apriete.
Paso 38

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre.
Paso 39

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use el aerosol WD-40.
Paso 40

Fije la pata amortiguadora en el muñón de dirección.

Sustitución: muelles de suspensión - Audi A3 8L1. Los expertos de AUTODOC recomiendan:
Si es necesario, utilice un mazo de goma.
Paso 41

Instale y apriete un nuevo perno de la mangueta de dirección. ¡Importante! Asegúrese de utilizar elementos de sujeción nuevos. Use un vaso de impacto del n.º 18. Usa una llave mixta del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°
Paso 42

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Audi A3 8L1 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 43

Instale el árbol propulsor en el cubo de rueda.
Paso 44

Sujete la rótula al brazo de control.
Paso 45

Atornille las fijaciones de la placa de bloqueo de la rótula (3 piezas). ¡Importante! Asegúrese de utilizar elementos de sujeción nuevos. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 20 Nm.+90°
Paso 46

Atornille la tuerca del árbol propulsor.

Paso 47

En la pata fije el latiguillo del sistema de freno. Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 48

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.

Paso 49

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Audi A3 8L1
Paso 50

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 51

Apriete la tuerca del eje de transmisión. Utilice un vaso 1-3/16" de 12 puntos. Utilice una llave dinamométrica. Apriételo a un par de 180 Nm.
Paso 52

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 53

Instale el tapacubos de la llanta.
Paso 54

Apriete la fijación superior de la pata amortiguadora. Use un vaso de impacto del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 55

Retire el protector de aletas del guardabarros.
Paso 56

Cierre la capota.

Paso 57

Retire los gatos y las cuñas.
