¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Polo V Hatchback (6R1, 6C1) 1.6, VW Polo V Hatchback (6R1, 6C1) 1.6 BiFuel, VW Polo V Hatchback (6R1, 6C1) 1.2 TSI, VW Polo V Hatchback (6R1, 6C1) 1.4 BiFuel, VW Polo V Hatchback (6R1, 6C1) 1.2, VW Polo V Hatchback (6R1, 6C1) 1.2, VW Polo V Hatchback (6R1, 6C1) 1.4 (6R1), VW Polo V Hatchback (6R1, 6C1) 1.6 TDI, VW Polo V Hatchback (6R1, 6C1) 1.6 TDI, VW Polo V Hatchback (6R1, 6C1) 1.6 TDI, VW Polo V Hatchback (6R1, 6C1) 1.2 TSI, VW Polo V Hatchback (6R1, 6C1) 1.2 TDI, VW Polo V Hatchback (6R1, 6C1) 1.4 TSI, VW Polo V Hatchback (6R1, 6C1) 1.0, VW Polo V Hatchback (6R1, 6C1) 1.0, VW Polo V Hatchback (6R1, 6C1) 1.2 TSI, VW Polo V Hatchback (6R1, 6C1) 1.4 TDI, VW Polo V Hatchback (6R1, 6C1) 1.4 TDI, VW Polo V Hatchback (6R1, 6C1) 1.4 TSI, VW Polo V Hatchback (6R1, 6C1) 1.4 TDI, VW Polo V Hatchback (6R1, 6C1) 1.2 TSI 16V, VW Polo V Hatchback (6R1, 6C1) 1.6, VW Polo V Hatchback (6R1, 6C1) 1.0 TSI, VW Polo V Hatchback (6R1, 6C1) 1.0 TSI, VW Polo V Hatchback (6R1, 6C1) 1.6 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

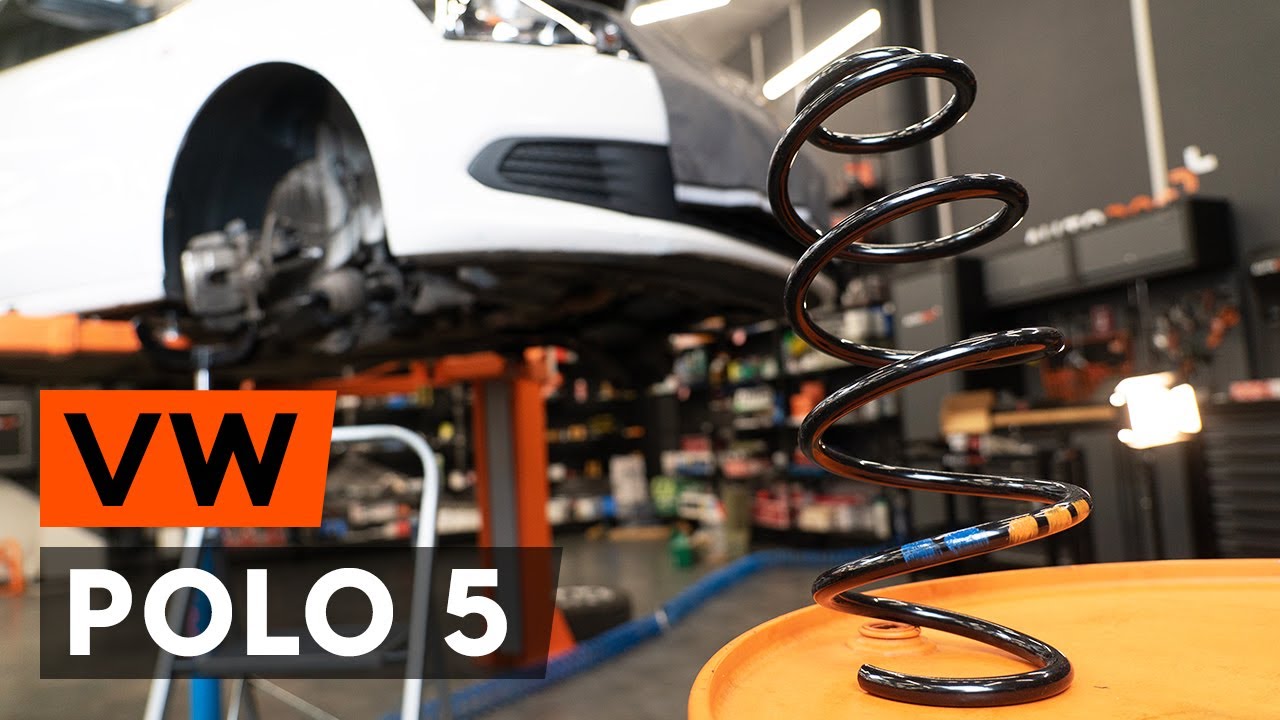

Cómo cambiar los muelles de suspensión delantero en VW POLO 5 Berlina [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: muelles de suspensión de la parte delantera - VW Polo 5 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para Polo V Sedán (602, 604, 612, 614) y otros modelos VW

Productos alternativos

Muelle de suspensión

44110981601 VIKA Muelle de suspensión

26,68 EUR

Tienda

4095102 LESJÖFORS Muelle de suspensión

32,67 EUR

Tienda

25086 KILEN Muelle de suspensión

51,27 EUR

Tienda

SKCS-0041247 STARK Muelle de suspensión

56,40 EUR

Tienda

8750 29289 TRISCAN Muelle de suspensión

63,76 EUR

Tienda

Sustitución: muelles de suspensión - VW Polo 5. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 21

                      Broca hexagonal No. H6

                      Vaso Punta XZN n° 14

                      Llave de vaso n° 16

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Llave de vaso n° 36

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Vaso para amortiguador

                      Palanca

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - VW Polo 5. Los expertos de AUTODOC recomiendan:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: muelles de suspensión - VW Polo 5. Realice los siguientes pasos:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire el sello de la rejilla del capó.
Paso 4

Eleve y retire la rejilla del capó.
Paso 5

Quite la tapa del soporte del amortiguador.
Paso 6

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Afloje la sujeción superior del soporte del amortiguador. Usa una llave mixta del n.º 21. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 8

Asegure las ruedas con cuñas.
Paso 9

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 10

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 11

Desatornille los pernos de la rueda.

Sustitución: muelles de suspensión - VW Polo 5. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 12

Retire la rueda.
Paso 13

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 15

Retire el enlace estabilizador de estabilidad transversal.
Paso 16

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora. Use una palanca.
Paso 17

Afloje la sujeción del eje de transmisión. Use un vaso de impacto del n.º 36. Utilice una llave giramachos.
Paso 18

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 19

Desatornille la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice las puntas XZN #14. Use un vaso de impacto del n.º 18. Utilice una llave giramachos. Utilice una llave de trinquete.
Paso 20

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Polo 5. Después de haber aplicado el spray, espere unos minutos.Use gafas protectoras.
Paso 21

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 22

Desconecte la bisagra esférica del brazo.
Paso 23

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda. Use un vaso de impacto del n.º 36.
Paso 24

Quite el árbol de impulsión.
Paso 25

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 26

Retire el perno de sujeción.
Paso 27

Suelte la sujeción inferior que conecta el puntal amortiguador a la mangueta de dirección. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 28

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 29

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

Sustitución: muelles de suspensión - VW Polo 5. AUTODOC recomienda:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 30

Retire la pata amortiguadora.
Paso 31

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - VW Polo 5. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 32

Comprima el resorte.
Paso 33

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 34

Destornille la tuerca de la varilla de la pata amortiguadora. Use Vaso HEX No. H6. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 35

Quite el apoyo superior de la pata.
Paso 36

Suelte el resorte helicoidal.
Paso 37

Quite el resorte.
Paso 38

Quite el guardapolvo y el tope del amortiguador.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Polo 5. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 39

Instale el guardapolvos y el tope en el amortiguador.
Paso 40

Instale el resorte en el amortiguador.
Paso 41

Comprima el resorte.
Paso 42

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 43

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.

Sustitución: muelles de suspensión - VW Polo 5. Consejo de AUTODOC:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 44

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 45

Abra el resorte.
Paso 46

Retire el puntal amortiguador que está montado.
Paso 47

Instale la pata amortiguadora en el arco de la rueda. Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. VW Polo 5
Paso 48

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 49

Fije la pata amortiguadora en el muñón de dirección.
Paso 50

Instale el perno de sujeción.
Paso 51

Limpie las ranuras de la junta homocinética del eje de transmisión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 52

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: muelles de suspensión - VW Polo 5. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 53

Instale el árbol propulsor en el cubo de rueda.
Paso 54

Sujete la rótula al brazo de control.
Paso 55

Atornille las sujeciones de la rótula. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 56

Atornille la tuerca del árbol propulsor. Use un vaso de impacto del n.º 36. Utilice una llave de trinquete.
Paso 57

En la pata fije el latiguillo del sistema de freno. Conecte la fijación del cable del sensor ABS a la pata amortiguadora. Use una palanca.
Paso 58

Instale la barra del estabilizador de estabilidad transversal.
Paso 59

Apriete las fijaciones de la bieleta de la barra estabilizadora. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 60

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Use un vaso de impacto del n.º 18. Utilice las puntas XZN #14. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 61

Apriete la fijación del soporte esférico. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 62

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 63

Apriete la tuerca del eje de transmisión. Use un vaso de impacto del n.º 36. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.+45°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 64

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 65

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 66

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: muelles de suspensión - VW Polo 5. Los expertos de AUTODOC recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 67

Instale la rueda.

Sustitución: muelles de suspensión - VW Polo 5. Consejo:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 68

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 69

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 70

Retire los gatos y las cuñas.
Paso 71

Atornille la atadura superior del soporte del mostrador del amortizador. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 60 Nm.
Paso 72

Instale la tapa del soporte del amortiguador.
Paso 73

Instale y asegure la rejilla del capó.
Paso 74

Instale el sello de la rejilla del capó.
Paso 75

Retire el protector de aletas del guardabarros.
Paso 76

Cierre la capota.
