¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW TOURAN (1T3) 1.4 TSI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.6 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.6 TDI, VW TOURAN (1T3) 1.4 TSI, VW TOURAN (1T3) 1.4 TSI EcoFuel, VW TOURAN (1T3) 2.0 TDI … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los muelles de suspensión delantero en VW TOURAN 1t3 [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Muelles de Suspensión para TOURAN (1T3) y otros modelos VW

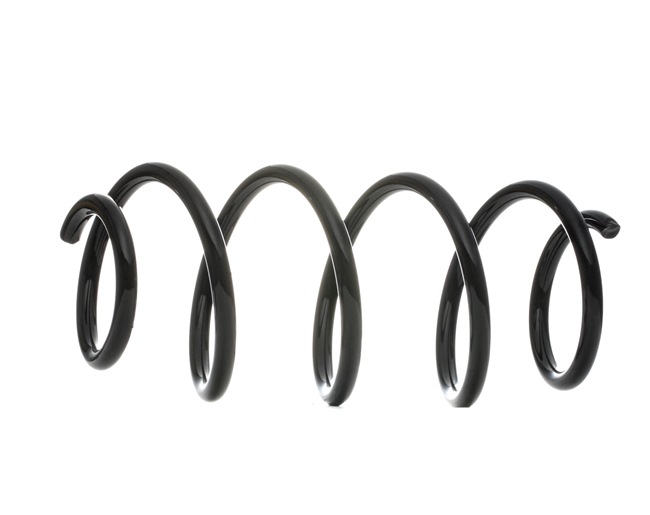

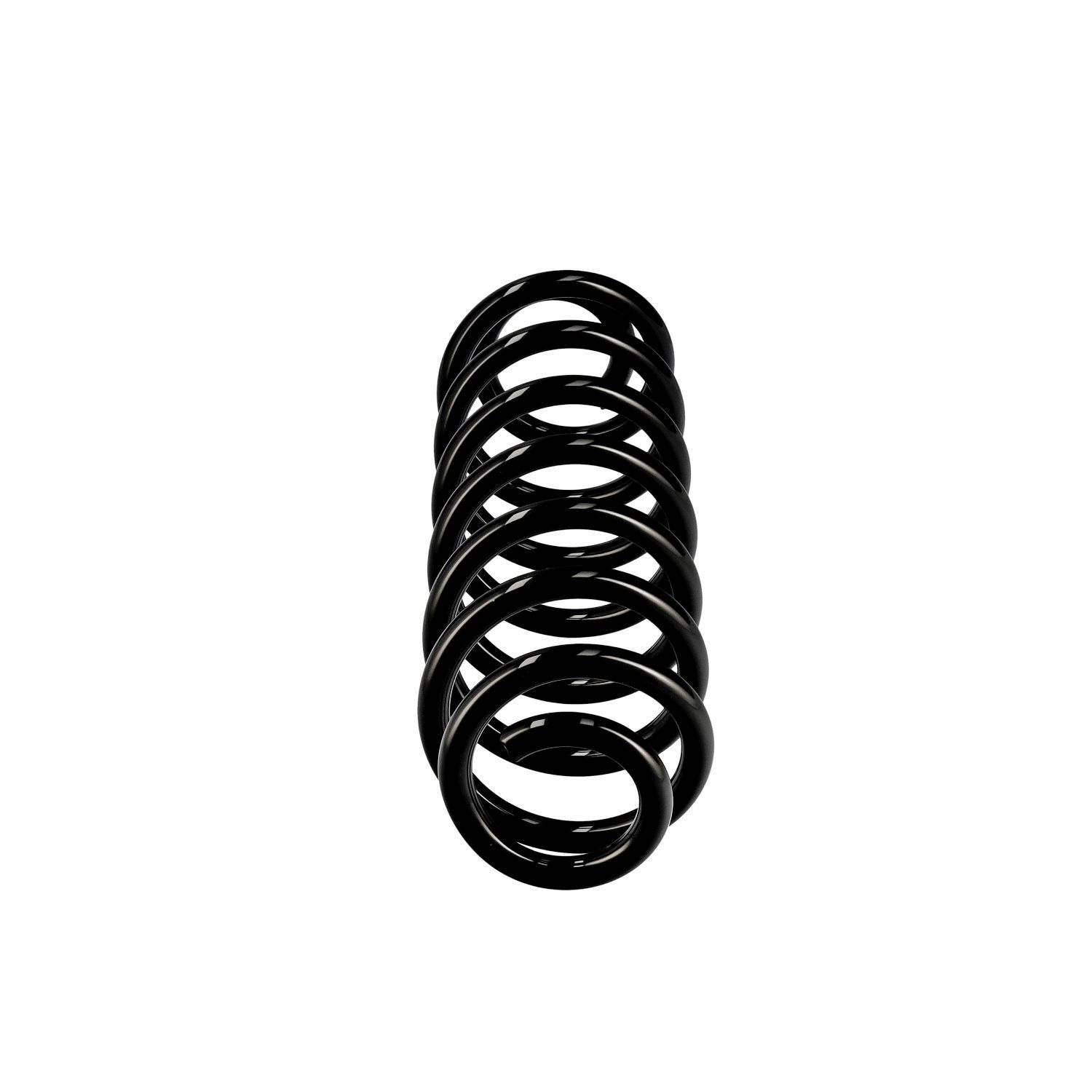

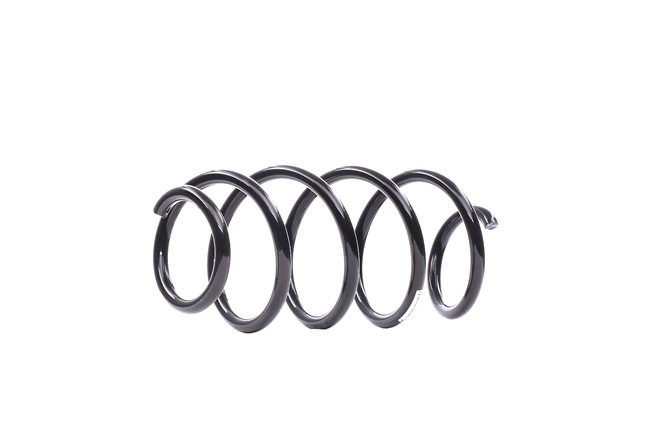

Muelle de suspensión

Muelle adicional

        Muelle de suspensión para VW TOURAN (1T3) 1.4 TSI Gasolina (140 cv)

        Muelle de suspensión para VW TOURAN (1T3) 2.0 TDI Gasóleo (110 cv)

        Muelle de suspensión para VW TOURAN (1T3) 1.4 TSI EcoFuel Gasolina/Gas natural (CNG) (150 cv)

        Muelle de suspensión para VW TOURAN (1T3) 1.6 TDI Gasóleo (90 cv)

        Muelle de suspensión para VW TOURAN (1T3) 2.0 TDI Gasóleo (140 cv)

        Muelle de suspensión para VW TOURAN (1T3) 2.0 TDI Gasóleo (177 cv)

        Muelle de suspensión para VW TOURAN (1T3) 1.4 TSI Gasolina (170 cv)

        Muelle de suspensión para VW TOURAN (1T3) 2.0 TDI Gasóleo (170 cv)

        Muelle de suspensión para VW TOURAN (1T3) 1.6 TDI Gasóleo (105 cv)

Sustitución: muelles de suspensión - VW Touran 1T3. Herramientas usted necesita:

                        Cepillo de alambre

                        Aerosol WD-40

                        Vaso de 12 puntos 15/16”

                        Llave Combinada n.º 18

                        Llave Combinada n.º 21

                        Vaso Punta XZN n° 6

                        Vaso Punta XZN n° 14

                        Llave de vaso n° 13

                        Llave de vaso n° 14

                        Llave de vaso n° 16

                        Llave de vaso n° 18

                        Llave de vaso n° 21

                        Broca hexagonal No. H6

                        Llave dinamométrica

                        Llave de trinquete

                        Llave giramachos

                        Grasa de cobre

                        Compresor hidráulico de muelles de amortiguador

                        Llave de impacto para llantas n.º 17

                        Cincel plano

                        Martillo

                        Gato de transmisión hidráulica

                        Mazo de goma

                        Palanca

                        Cuñas para ruedas

Comprar herramientas

Sustitución: muelles de suspensión - VW Touran 1T3. Los profesionales recomiendan:

Ambos resortes helicoidales de la suspensión delantera deben ser sustituidos simultáneamente.
El procedimiento de reemplazo es idéntico para los resortes helicoidales izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW Touran 1T3 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Abra la capota.
Paso 3

Retire las cubiertas de las tuercas del brazo del limpiaparabrisas.
Paso 4

Desenrosque las fijaciones de los brazos del limpiaparabrisas.Use un vaso de impacto del n.º 14.
Paso 5

Retire los brazos del limpiaparabrisas.
Paso 6

Retire el sello de la rejilla del capó.
Paso 7

Eleve y retire la rejilla del capó.
Paso 8

Limpie las fijaciones del soporte de montaje superior del amortiguador.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 9

Destornille la fijación superior de la pata amortiguadora.Use un vaso de impacto del n.º 13.

AUTODOC recomienda:

VW Touran 1T3 - Para evitar lesiones, debe sostener el puntal de suspensión mientras desenrosca los pernos de sujeción.
Paso 10

Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 11

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Touran 1T3
Paso 12

Retire la rueda.
Paso 13

Retire el tapacubos de la llanta.
Paso 14

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Touran 1T3
Paso 15

Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 16

Afloje el perno del cubo de la rueda.Utilice un vaso 15/16" de 12 puntos.

Sustitución: muelles de suspensión - VW Touran 1T3. Los expertos de AUTODOC recomiendan:

No desenrosque la fijación en más de 90 grados.
Paso 17

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 18

Desatornille los pernos de la rueda.
Paso 19

Retire la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Touran 1T3
Paso 20

Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora.
Paso 21

Limpie las fijaciones que conectan la bieleta de la barra estabilizadora al puntal amortiguador, y aquellos que conectan el puntal del amortiguador a la mangueta de rueda.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 22

Destornille la tuerca y quite la barra del estabilizador desde la pata amortiguadora.Usa una llave mixta del n.º 18.Utilice las puntas XZN #6.
Paso 23

Retire el sensor de nivel del sistema de control del brazo de control de la suspensión.

¡Por favor, tenga esto en cuenta!

Algunos coches no están equipados con sensores de nivel del sistema de control.

Paso 24

Destornille la tuerca y retire el bulón de sujeción inferior del amortiguador.Usa una llave mixta del n.º 18.Utilice las puntas XZN #14.
Paso 25

Sostenga el muñón de dirección.Utilice un gato de transmisión hidráulica.
Paso 26

Desconecte el muñón de dirección de la pata amortiguadora.Utilice un cincel de metal plano.Utilice un martillo.
Paso 27

Desenrosque la fijación que conecta el eje de transmisión al cubo de la rueda.Utilice un vaso 15/16" de 12 puntos.Utilice una llave giramachos.
Paso 28

Desenrosque la fijación que conecta la rótula al brazo de control de la suspensión.Use un vaso de impacto del n.º 16.
Paso 29

Desconecte la bisagra esférica del brazo.Use una palanca.
Paso 30

Desmonte el árbol propulsor del cubo de rueda.
Paso 31

Retire la pata amortiguadora.
Paso 32

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: muelles de suspensión - VW Touran 1T3. AUTODOC recomienda:

Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 33

Comprima el resorte.
Paso 34

Destornille la fijación superior de la cazoleta de la pata amortiguadora.Usa una llave mixta del n.º 18.Use Vaso HEX No. H6.
Paso 35

Quite el apoyo superior de la pata.
Paso 36

Suelte el resorte helicoidal.
Paso 37

Quite el resorte.
Paso 38

Limpie los asientos de montaje del resorte helicoidal.Limpie la barra del amortiguador.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 39

Instale el resorte en el amortiguador.
Paso 40

Comprima el resorte.
Paso 41

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 42

Apriete la tuerca de la varilla de la pata amortiguadora.Use un vaso de impacto del n.º 21.Use Vaso HEX No. H6.Utilice una llave dinamométrica.Apriételo a un par de 60 Nm.

Sustitución: muelles de suspensión - VW Touran 1T3. Consejo de los expertos de AUTODOC:

Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 43

Abra el resorte.
Paso 44

Retire el puntal amortiguador que está montado.
Paso 45

Instale la pata amortiguadora en el arco de la rueda.Apriete la fijación superior de la pata amortiguadora.Use un vaso de impacto del n.º 13.Utilice una llave de trinquete.
Paso 46

Fije la pata amortiguadora en el muñón de dirección.Si es necesario, utilice un mazo de goma.
Paso 47

Instale el árbol propulsor en el cubo de rueda.
Paso 48

Sujete la rótula al brazo de control.
Paso 49

Atornille las fijaciones de la placa de bloqueo de la rótula (3 piezas).Use un vaso de impacto del n.º 16.Utilice una llave dinamométrica.Apriételo a un par de 60 Nm.
Paso 50

Instale y apriete un nuevo perno de la mangueta de dirección.¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.Usa una llave mixta del n.º 18.Utilice las puntas XZN #14.Use un vaso de impacto del n.º 18.Utilice una llave dinamométrica.Apriételo a un par de 70 Nm.+90°

¡Por favor, tenga esto en cuenta!

El par de apriete está indicado para una mangueta de dirección de acero.
Paso 51

Fije el enlace estabilizador de el soporte de amortiguador.Usa una llave mixta del n.º 18.Utilice las puntas XZN #6.Utilice una llave dinamométrica.Apriételo a un par de 65 Nm.
Paso 52

En la pata fije el latiguillo del sistema de freno.Conecte la fijación del cable del sensor ABS a la pata amortiguadora.
Paso 53

Instale y apriete el perno del eje de transmisión.Utilice un vaso 15/16" de 12 puntos.
Paso 54

Limpie el asiento de montaje de la llanta de la rueda.Use un cepillo de alambre.Trate la superficie de contacto.Use grasa de cobre.
Paso 55

Instale la rueda.

AUTODOC recomienda:

¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. VW Touran 1T3
Paso 56

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 57

Apriete el perno que conecta el eje de transmissión al cubo de la rueda.¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.Utilice un vaso 15/16" de 12 puntos.Utilice una llave dinamométrica.Apriételo a un par de 70 Nm.+90°
Paso 58

Instale el tapacubos de la llanta.
Paso 59

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave de impacto para llanta # 17.Utilice una llave dinamométrica.Apriételo a un par de 120 Nm.
Paso 60

Apriete la fijación superior de la pata amortiguadora.Use un vaso de impacto del n.º 13.Utilice una llave dinamométrica.Apriételo a un par de 15 Nm.
Paso 61

Limpie el asiento de montaje de la rejilla del capó.

Paso 62

Instale y asegure la rejilla del capó.
Paso 63

Limpie los pivotes de los brazos del limpiaparabrisas.Use un cepillo de alambre.Trate los pivotes de los brazos del limpiaparabrisas.Use grasa de cobre.
Paso 64

Instale los brazos del limpiaparabrisas.
Paso 65

Apriete las fijaciones de los brazos del limpiaparabrisas.Use un vaso de impacto del n.º 14.Utilice una llave dinamométrica.Apriételo a un par de 10 Nm.

Sustitución: muelles de suspensión - VW Touran 1T3. Los profesionales recomiendan:

Asegúrese de no mezclar los brazos de los limpiaparabrisas de los lados del conductor y del pasajero.
Paso 66

Instale el sello de la rejilla del capó.
Paso 67

Retire los gatos y las cuñas.
Paso 68

Cierre la capota.
