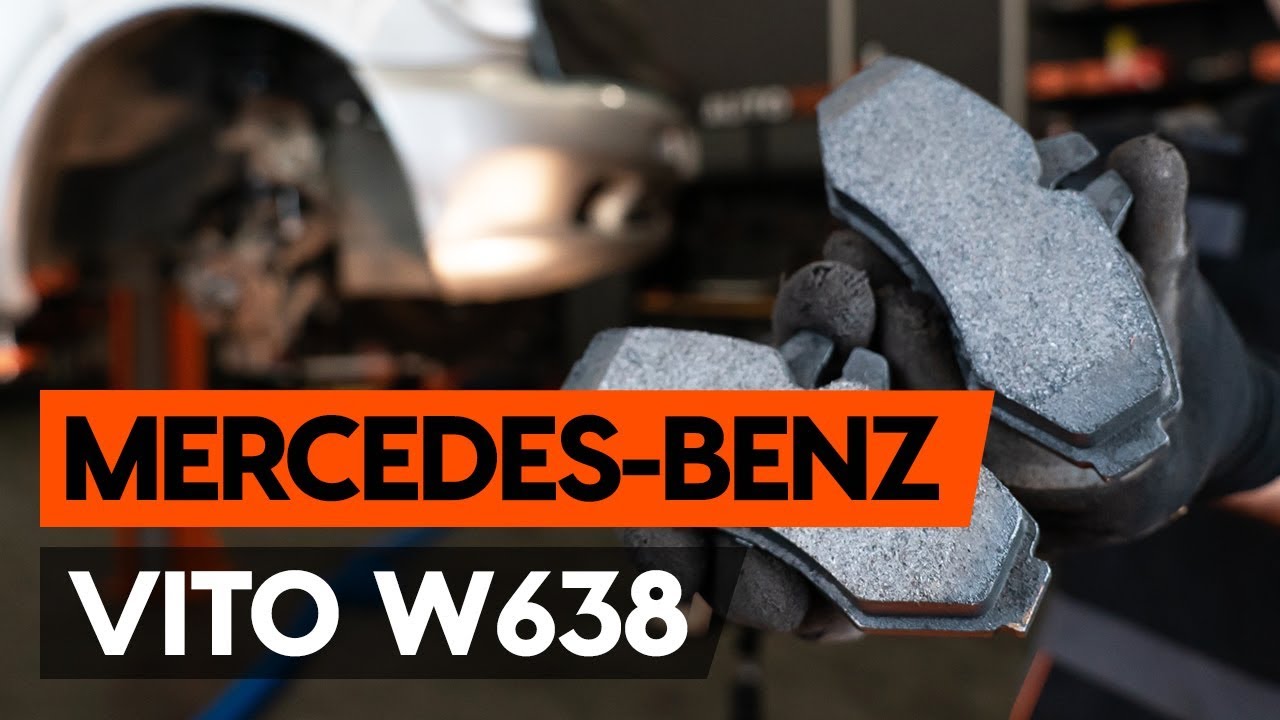

Cómo cambiar: pastillas de freno de la parte delantera - Mercedes Vito W638 | Guía de sustitución
Pasos:27
descargas:1
Abrir en una nueva pestaña
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ VITO Autobús (638) 112 CDI 2.2 (638.194), MERCEDES-BENZ VITO Furgón (638) 112 CDI 2.2 (638.094), MERCEDES-BENZ Clase V (W638/2) V 200 CDI (638.294)
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
MERCEDES-BENZ VITO Autobús (638) 112 CDI 2.2 (638.194), MERCEDES-BENZ VITO Furgón (638) 112 CDI 2.2 (638.094), MERCEDES-BENZ Clase V (W638/2) V 200 CDI (638.294)
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Sustitución: pastillas de freno - Mercedes Vito W638. Herramientas usted que va a necesitar:
Sustitución: pastillas de freno - Mercedes Vito W638. Herramientas usted que va a necesitar:
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Pasta antichirridos
Grasa de cobre
Llave de vaso n° 13
Llave de impacto para llantas n.º 17
Herramienta de retorno del pistón de freno
Llave de trinquete
Llave dinamométrica
Destornillador Plano
Palanca
Cuñas para ruedas
Todas las piezas que usted necesita sustituir – Pastillas De Freno para VITO Autobús (638) y otros modelos MERCEDES-BENZ
Juego de pastillas de freno
MERCEDES-BENZ Clase V (W638/2) V 200 CDI (638.294)
MERCEDES-BENZ VITO Autobús (638) 112 CDI 2.2 (638.194)
MERCEDES-BENZ VITO Furgón (638) 112 CDI 2.2 (638.094)
Sustitución: pastillas de freno - Mercedes Vito W638. AUTODOC recomienda:
- Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
- El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: pastillas de freno - Mercedes Vito W638. Utilice el siguiente procedimiento:
Paso 1Abra la capota.Desatornille el tapón del depósito del líquido de frenos.
Paso 2Asegure las ruedas con cuñas.
Paso 3Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 4Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5Desatornille los pernos de la rueda.AUTODOC recomienda:¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Mercedes Vito W638
Paso 6Retire la rueda.
Paso 7Separe las pastillas de freno.Use una palanca.
Paso 8Limpie las sujeciones de la pinza del freno.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 9Destornille la fijación del cáliper de freno.Use un vaso de impacto del n.º 13.Utilice una llave de trinquete.
Paso 10Retire el soporte de freno.Sustitución: pastillas de freno - Mercedes Vito W638. Los profesionales recomiendan:Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 11Desconecte la clavija del sensor de desgaste de las pastillas de freno.Utilice un destornillador plano.¡Por favor, tenga esto en cuenta!Algunos coches no están equipados con el sensor de desgaste de la pastilla de freno.
Paso 12Retire las pastillas de freno.Sustitución: pastillas de freno - Mercedes Vito W638. Los expertos de AUTODOC recomiendan:Mida el grosor del disco de freno. Al llegar al límite de desgaste, es necesario sustituir el detalle.
Paso 13Limpie la pinza del cáliper de freno de polvo y suciedad.Use un cepillo de alambre.Use un limpiador de frenos.AUTODOC recomienda:Sustitución: pastillas de freno - Mercedes Vito W638. Después de haber aplicado el spray, espere unos minutos.
Paso 14Trate el pistón de la pinza de freno. Use el aerosol WD-40.
Paso 15Empuje hundiendo el cáliper de freno.Utilice la herramienta de retorno del pistón de freno.
Paso 16Trate el soporte de la pinza de freno donde entra en contacto con las pastillas de freno.Use pasta antichirridos.Sustitución: pastillas de freno - Mercedes Vito W638. Consejo:Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.
Paso 17Instale las pastillas de freno nuevas.Sustitución: pastillas de freno - Mercedes Vito W638. AUTODOC recomienda:Vigile que las pastillas estén instaladas con las placas dirigidas al disco.
Paso 18Establezcan el soporte de freno y lo fijen.Use un vaso de impacto del n.º 13.Utilice una llave dinamométrica.Apriételo a un par de 35 Nm.
Paso 19Conecte la clavija del sensor de desgaste de las pastillas de freno.
Paso 20Limpie la superficie de la pinza del freno.Use un limpiador de frenos.AUTODOC recomienda:Sustitución: pastillas de freno - Mercedes Vito W638. Después de haber aplicado el spray, espere unos minutos.Paso 21Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Use grasa de cobre.
Paso 22Instale la rueda.Sustitución: pastillas de freno - Mercedes Vito W638. Consejo de los expertos de AUTODOC:Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 23Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 24Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave dinamométrica.Apriételo a un par de 120 Nm.
Paso 25Retire los gatos y las cuñas.AUTODOC recomienda:¡Importante! Sustitución: pastillas de freno - Mercedes Vito W638. Compruebe el nivel del líquido de frenos en el depósito y proceda a llenarlo si fuera necesario.
Paso 26Apriete el tapón del depósito de líquido del freno.Sustitución: pastillas de freno - Mercedes Vito W638. Los expertos de AUTODOC recomiendan:Sin poner el motor en marcha, empuje algunas veces el pedal del freno hasta el final, hasta que se note una resistencia considerable.
Paso 27Cierre la capota.Sustitución: pastillas de freno - Mercedes Vito W638. AUTODOC recomienda:Los primeros 150–200 km después de la sustitución de las pastillas de freno baje la velocidad con mucho cuidado. Evite los frenajes innecesarios y bruscos hasta la parada completa del automóvil.
