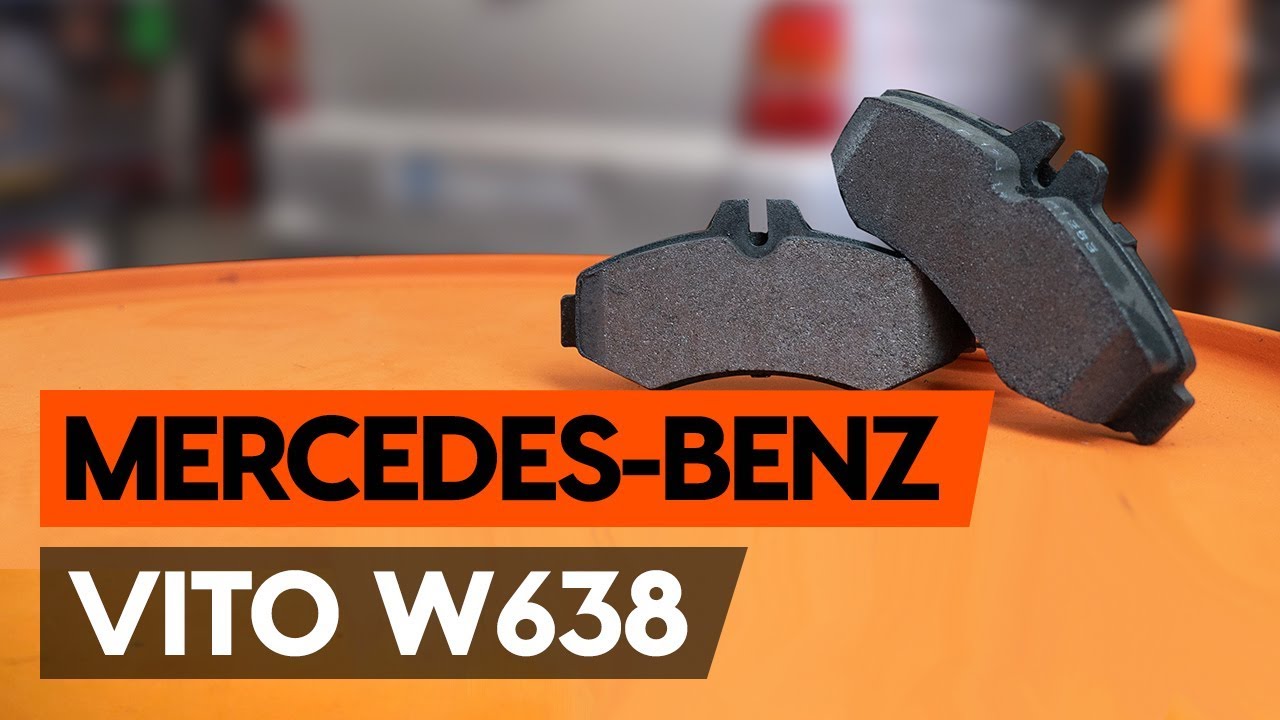

Cómo cambiar: pastillas de freno de la parte trasera - Mercedes Vito W638 | Guía de sustitución
Pasos:31
descargas:4
Abrir en una nueva pestaña
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ VITO Autobús (638) 112 CDI 2.2 (638.194), MERCEDES-BENZ VITO Furgón (638) 112 CDI 2.2 (638.094), MERCEDES-BENZ Clase V (W638/2) V 220 CDI (638.294)
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
MERCEDES-BENZ VITO Autobús (638) 112 CDI 2.2 (638.194), MERCEDES-BENZ VITO Furgón (638) 112 CDI 2.2 (638.094), MERCEDES-BENZ Clase V (W638/2) V 220 CDI (638.294)
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Sustitución: pastillas de freno - Mercedes Vito W638. Herramientas usted necesita:
Sustitución: pastillas de freno - Mercedes Vito W638. Herramientas usted necesita:
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Pasta antichirridos
Grasa de cobre
Llave de vaso n° 13
Llave de vaso n° 16
Llave de impacto para llantas n.º 17
Llave de trinquete
Llave dinamométrica
Herramienta de retorno del pistón de freno
Mazo de goma
Palanca
Cuñas para ruedas
Todas las piezas que usted necesita sustituir – Pastillas De Freno para VITO Autobús (638) y otros modelos MERCEDES-BENZ
Juego de pastillas de freno
MERCEDES-BENZ Clase V (W638/2) V 220 CDI (638.294)
MERCEDES-BENZ VITO Autobús (638) 112 CDI 2.2 (638.194)
MERCEDES-BENZ VITO Furgón (638) 112 CDI 2.2 (638.094)
Sustitución: pastillas de freno - Mercedes Vito W638. Los expertos de AUTODOC recomiendan:
- Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
- El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: pastillas de freno - Mercedes Vito W638. Utilice el siguiente procedimiento:
Paso 1Abra la capota.Desatornille el tapón del depósito del líquido de frenos.
Paso 2Asegure las ruedas con cuñas.
Paso 3Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 4Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5Desatornille los pernos de la rueda.Sustitución: pastillas de freno - Mercedes Vito W638. Consejo:Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 6Retire la rueda.
Paso 7Limpie las sujeciones de las pastillas de freno.Use un cepillo de alambre.Use un limpiador de frenos.AUTODOC recomienda:Sustitución: pastillas de freno - Mercedes Vito W638. Después de haber aplicado el spray, espere unos minutos.
Paso 8Retire los muelles de retención de las pastillas de freno. Use una palanca.
Paso 9Retire el perno de retención de la pastilla de freno.
Paso 10Retire el retenedor de las pastillas de freno. Use una palanca.Utilice un mazo de goma.
Paso 11Retire las pastillas de freno.Use una palanca.
Paso 12Limpie las sujeciones de la pinza del freno.Use un cepillo de alambre.Use el aerosol WD-40.
Paso 13Destornille la fijación del cáliper de freno.Use un vaso de impacto del n.º 13.Use un vaso de impacto del n.º 16.Utilice una llave de trinquete.
Paso 14Retire el soporte de freno.Sustitución: pastillas de freno - Mercedes Vito W638. AUTODOC recomienda:Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.
Paso 15Trate el pistón de la pinza de freno. Use un limpiador de frenos.Sustitución: pastillas de freno - Mercedes Vito W638. Los expertos de AUTODOC recomiendan:Después de aplicar el aerosol, espere unos minutos.
Paso 16Empuje hundiendo el cáliper de freno.Utilice la herramienta de retorno del pistón de freno.
Paso 17Limpie el asiento de montaje de la pinza de freno. Use un cepillo de alambre.Use el aerosol WD-40.
Paso 18Establezcan el soporte de freno y lo fijen.Use un vaso de impacto del n.º 13.Use un vaso de impacto del n.º 16.Utilice una llave dinamométrica.Apriételo a un par de 55 Nm.
Paso 19Limpie la superficie de la pinza de freno.Use un cepillo de alambre.Use un limpiador de frenos.AUTODOC recomienda:Sustitución: pastillas de freno - Mercedes Vito W638. Después de haber aplicado el spray, espere unos minutos.
Paso 20Trate el soporte de la pinza de freno donde entra en contacto con las pastillas de freno.Use pasta antichirridos.Sustitución: pastillas de freno - Mercedes Vito W638. Consejo de los expertos de AUTODOC:Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.
Paso 21Instale las pastillas de freno nuevas.Sustitución: pastillas de freno - Mercedes Vito W638. Consejo de AUTODOC:Vigile que las pastillas estén instaladas con las placas dirigidas al disco.
Paso 22Instale el retenedor de las pastillas de freno.
Paso 23Instale el perno de retención de la pastilla de freno.
Paso 24Instale los muelles de retención de las pastillas de freno.
Paso 25Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda.Use grasa de cobre.
Paso 26Limpie la superficie de la pinza del freno.Use un limpiador de frenos.Sustitución: pastillas de freno - Mercedes Vito W638. Consejo:Después de aplicar el aerosol, espere unos minutos.
Paso 27Instale la rueda.AUTODOC recomienda:¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Mercedes Vito W638
Paso 28Atornille los pernos de la rueda.Utilice una llave de impacto para llanta # 17.
Paso 29Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas.Utilice una llave dinamométrica.Apriételo a un par de 112 Nm.Sustitución: pastillas de freno - Mercedes Vito W638. Los expertos de AUTODOC recomiendan:Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 30Apriete el tapón del depósito de líquido del freno.Cierre la capota.AUTODOC recomienda:Mercedes Vito W638 - Pise el pedal de freno varias veces con el motor apagado hasta que sienta la resistencia que se ha acumulado.
Paso 31Retire los gatos y las cuñas.Sustitución: pastillas de freno - Mercedes Vito W638. Los profesionales recomiendan:Los primeros 150–200 km después de la sustitución de las pastillas de freno baje la velocidad con mucho cuidado. Evite los frenajes innecesarios y bruscos hasta la parada completa del automóvil.
