Intervalo de sustitución recomendado para la categoría de pieza Juego de pastillas de freno : 30000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
BMW 5 Sedán (E39) 520i, BMW 5 Sedán (E39) 525tds, BMW 5 Sedán (E39) 523i, BMW 5 Sedán (E39) 528i, BMW 5 Sedán (E39) 540i, BMW 5 Sedán (E39) 535i, BMW 5 Sedán (E39) 525 td, BMW 5 Sedán (E39) 530 d, BMW 5 Sedán (E39) 535i, BMW 5 Sedán (E39) 520 d, BMW 5 Sedán (E39) 525 d, BMW 5 Sedán (E39) 520 i, BMW 5 Sedán (E39) 530 d, BMW 5 Sedán (E39) 525 i, BMW 5 Sedán (E39) 530 i, BMW 5 Sedán (E39) 520i, BMW 5 Sedán (E39) 520 i … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

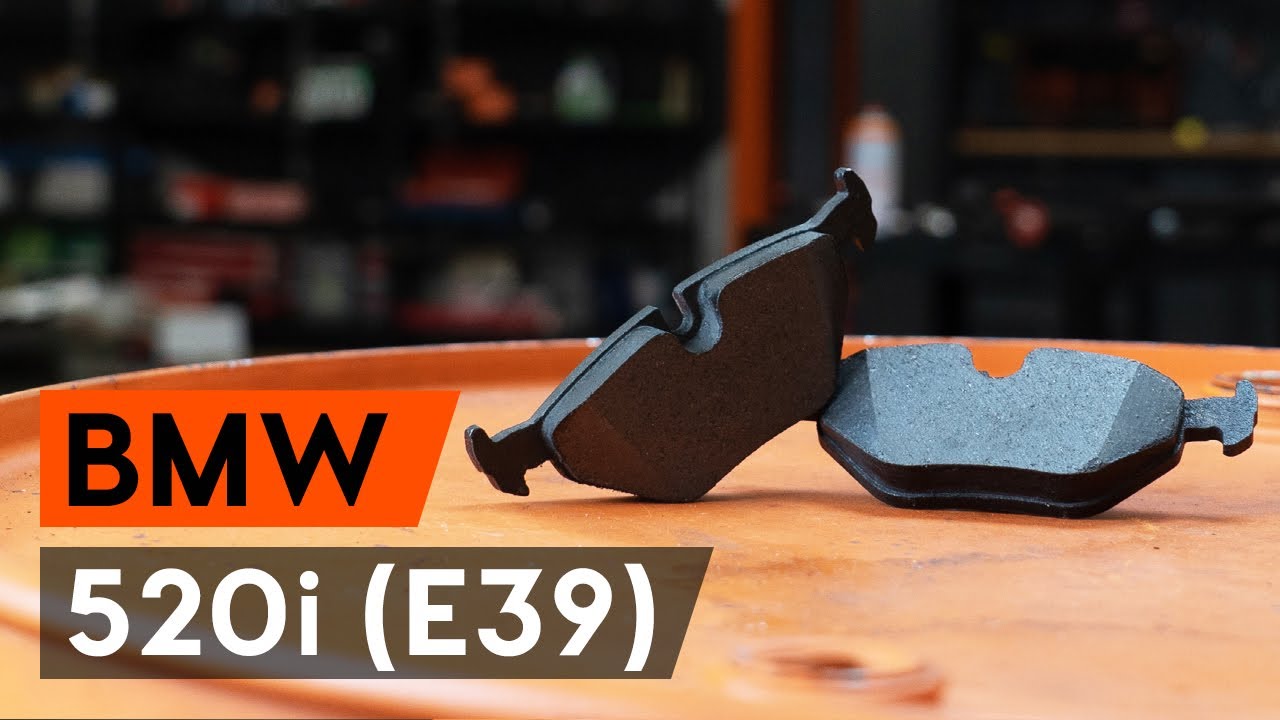

Cómo cambiar los pastillas de freno traseros en BMW 520i (E39) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: pastillas de freno de la parte trasera - BMW E39 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Pastillas De Freno para 5 Sedán (E39) y otros modelos BMW

Productos alternativos

Juego de pastillas de freno

402B0026 RIDEX Juego de pastillas de freno

17,81 EUR

Tienda

SKAL-1025 STARK Juego de pastillas de freno

18,56 EUR

Tienda

6012560 KRAFT Juego de pastillas de freno

23,67 EUR

Tienda

571936J JURID Juego de pastillas de freno

23,71 EUR

Tienda

0 986 494 009 BOSCH Juego de pastillas de freno

26,28 EUR

Tienda

FDB1075 FERODO Juego de pastillas de freno

30,19 EUR

Tienda

BPBM-2002 AISIN Juego de pastillas de freno

30,91 EUR

Tienda

2169103 TEXTAR Juego de pastillas de freno

40,54 EUR

Tienda

13.0460-7090.2 ATE Juego de pastillas de freno

44,57 EUR

Tienda

BP927 QUINTON HAZELL Juego de pastillas de freno

59,30 EUR

Tienda

Sustitución: pastillas de freno - BMW E39. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Spray limpiador multiuso

                      Limpiador de frenos

                      Pasta antichirridos

                      Grasa de cobre

                      Broca hexagonal no. H7

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Herramienta de retorno del pistón de freno

                      Palanca

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: pastillas de freno - BMW E39. Los expertos de AUTODOC recomiendan:

Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: pastillas de freno - BMW E39. Secuencia de pasos recomendada:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 3

Desconecte el conducto de aire de la carcasa del filtro del habitáculo.
Paso 4

Suelte los clips de la cubierta del filtro del habitáculo.
Paso 5

Quite la tapa del cuerpo del filtro de habitáculo.
Paso 6

Retire el sello de la carcasa del filtro del habitáculo.
Paso 7

Quite el cuerpo del filtro de habitáculo.
Paso 8

Desatornille el tapón del depósito del líquido de frenos.
Paso 9

Asegure las ruedas con cuñas.
Paso 10

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 11

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 12

Desatornille los pernos de la rueda.

Sustitución: pastillas de freno - BMW E39. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 13

Retire la rueda.
Paso 14

Desconecte el captador de desgaste de las pastillas de freno. Use una palanca.

¡Por favor, tenga esto en cuenta!
Algunos coches no están equipados con el sensor de desgaste de la pastilla de freno.
Paso 15

Quite los tapones de los guardapolvos de las guías del cáliper. Use una palanca.
Paso 16

Destornille la fijación del cáliper de freno. Use Vaso HEX No. H7. Utilice una llave de trinquete.
Paso 17

Separe las pastillas de freno. Use una palanca.
Paso 18

Separe el muelle de retención de la pinza de freno. Use una palanca.
Paso 19

Retire el soporte de freno.

Sustitución: pastillas de freno - BMW E39. AUTODOC recomienda:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 20

Retire las pastillas de freno.

Sustitución: pastillas de freno - BMW E39. Consejo de los expertos de AUTODOC:
Mida el grosor del disco de freno. Al llegar al límite de desgaste, es necesario sustituir el detalle.
Paso 21

Trate el pistón de la pinza de freno. Use un limpiador de frenos.

Sustitución: pastillas de freno - BMW E39. Consejo de AUTODOC:
Después de aplicar el aerosol, espere unos minutos.
Paso 22

Empuje hundiendo el cáliper de freno. Utilice la herramienta de retorno del pistón de freno.
Paso 23

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Utilice un spray de limpieza multiuso.
Paso 24

Trate las pastillas de freno en el área donde su superficie entra en contacto con el soporte de la pinza de freno. Use pasta antichirridos.

AUTODOC recomienda:
Compruebe la limpieza de la superficie del disco antes de instalar las pastillas.
Paso 25

Instale las pastillas de freno nuevas.

AUTODOC recomienda:
Vigile que las pastillas estén instaladas con las placas dirigidas al disco.
Paso 26

Establezcan el soporte de freno y lo fijen. Use Vaso HEX No. H7. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 27

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 28

Conecte el captador de desgaste de las pastillas de freno.
Paso 29

Instale el resorte de fijación del cáliper de freno.
Paso 30

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 31

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pastillas de freno - BMW E39. Después de haber aplicado el spray, espere unos minutos.
Paso 32

Instale la rueda.

Sustitución: pastillas de freno - BMW E39. Consejo:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 33

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 34

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: pastillas de freno - BMW E39. Los expertos de AUTODOC recomiendan:
Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 35

Apriete el tapón del depósito de líquido del freno.

AUTODOC recomienda:
BMW E39 - Sin encender el motor, pise el pedal de freno varias veces hasta que se sienta firme.
Paso 36

Instale el cuerpo del filtro de habitáculo.
Paso 37

Vuelva a instalar el sello de la carcasa del filtro del habitáculo.
Paso 38

Instale la tapa del cuerpo del filtro de habitáculo. Asegúrese de que escucha un sonido clic indicando que está bloqueado en su lugar.
Paso 39

Conecte los clips de la cubierta del filtro del habitáculo.
Paso 40

Instale la carcasa del conducto de aire.
Paso 41

Retire el protector de aletas del guardabarros.

Paso 42

Cierre la capota.
Paso 43

Retire los gatos y las cuñas.

Sustitución: pastillas de freno - BMW E39. Los profesionales recomiendan:
Los primeros 150–200 km después de la sustitución de las pastillas de freno baje la velocidad con mucho cuidado. Evite los frenajes innecesarios y bruscos hasta la parada completa del automóvil.
