Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6 BiFuel, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.2 TSI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.2 TSI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.4, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI 4motion, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI 16V, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 SDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.9 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.9 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI 4motion, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI 16V 4motion, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.9 TDI 4motion, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 EcoFuel, VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.4 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Este vídeo muestra el procedimiento de sustitución de una pieza similar en otro vehículo

Todas las piezas que usted necesita sustituir – Pinzas de Freno para Caddy III Furgón (2KA, 2KH, 2CA, 2CH) y otros modelos VW

Pinza de freno

Juego de ejes de pinza de freno

        Pinza de freno para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.9 TDI Gasóleo (105 cv)

        Pinza de freno para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI Gasóleo (110 cv)

        Pinza de freno para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.2 TSI Gasolina (105 cv)

        Pinza de freno para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.9 TDI 4motion Gasóleo (105 cv)

        Pinza de freno para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 EcoFuel CNG (109 cv)

        Pinza de freno para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 2.0 TDI Gasóleo (170 cv)

        Pinza de freno para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6 TDI Gasóleo (75 cv)

        Pinza de freno para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.6 BiFuel Gasolina/Gas (LPG) (102 cv)

        Pinza de freno para VW Caddy III Furgón (2KA, 2KH, 2CA, 2CH) 1.4 Gasolina (80 cv)

Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Herramientas usted que va a necesitar:

                        Llave dinamométrica

                        Cepillo de alambre

                        Broca hexagonal No. H7

                        Llave Combinada n.º 11

                        Limpiador de frenos

                        Grasa de cobre

                        Destornillador Plano

                        Contenedor de fluido

                        Pasta antichirridos

                        Llave de impacto para llantas n.º 17

                        Palanca

                        Cuñas para ruedas

                        Llave de trinquete

                        Clip para manguera de freno

Comprar herramientas

Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Consejo de los expertos de AUTODOC:

El procedimiento de sustitución es idéntico para las pinzas de freno izquierda y derecha del mismo eje.
Por favor, tenga en cuenta: todos los trabajos en el coche - VW CADDY III Box (2KA, 2KH, 2CA, 2CH) - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.

Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. VW CADDY III Box (2KA, 2KH, 2CA, 2CH)
Paso 6

Retire la rueda.
Paso 7

Gire la mangueta de dirección hacia la derecha para obtener acceso al perno del latiguillo de freno y al sensor de desgaste de la pastilla de freno.

¡Por favor, tenga esto en cuenta!
Si utiliza un gato, realizar el paso #7 es imposible.
Paso 8

Desconecten el punto de separación eléctrico del sensor ABS. Desconecte la clavija del sensor de desgaste de las pastillas de freno. Retire el conector del sensor de ABS. Retire el conector del sensor de desgaste de la pastilla de freno.

¡Por favor, tenga esto en cuenta!
Algunos coches no están equipados con el sensor de desgaste de la pastilla de freno.
Paso 9

Coloque un recipiente por debajo para recoger el líquido de frenos.
Paso 10

Limpie el área donde el latiguillo de freno está conectada a la pinza de freno, y el área de los pernos guía. Use un limpiador de frenos.

Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 11

Sujete el latiguillo del freno con una abrazadera de latiguillo de freno.
Paso 12

Destornille el latiguillo de freno del cáliper de freno. Usa una llave mixta del n.º 11. Aparte el latiguillo del freno. Ate el latiguillo del freno a la carrocería del automóvil con un gancho o un trozo de alambre.
Paso 13

Separe las pastillas de freno. Use una palanca.
Paso 14

Quite los tapones de los guardapolvos de las guías del cáliper. Utilice un destornillador plano.
Paso 15

Destornille la fijación del cáliper de freno. Use Vaso HEX No. H8. Utilice una llave de trinquete.
Paso 16

Retire el soporte de freno.

Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). AUTODOC recomienda:
En caso de la sustitución del cáliper de freno se recomienda sustituir las pastillas de freno, examinar el estado de los discos de freno y, en caso necesario, sustituir por los nuevos.Si va a usar las pastillas de freno viejas, límpielas.
Paso 17

Limpie la pinza del cáliper de freno de polvo y suciedad. Use un cepillo de alambre. Trate el soporte de montaje de la pinza de freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Después de haber aplicado el spray, espere unos minutos.
Paso 18

Trate las superficies de contacto entre las pastillas de freno y el soporte de la pinza del freno. Use pasta antichirridos.

Paso 19

Saque las guías desde el soporte de freno.
Paso 20

Limpie la grasa vieja y las manchas de óxido, si las hay, de los pernos guía de la pinza de freno y de los guardapolvos para los pernos guia. Use un limpiador de frenos.

Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 21

Lubrique los pernos de guía con el lubricante de freno especial.

AUTODOC recomienda:
Si no fueron suministrados nuevos pernos guía en el kit con las pinzas de freno nuevas, utilice los pernos viejos.
Paso 22

Instale la pinza del freno junto con las pastillas de freno.

¡Por favor, tenga esto en cuenta!
Instale la pinza de freno comenzando por su parte inferior.
Paso 23

Atornille los pernos guía.

Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Consejo de AUTODOC:
Sostenga la pinza del freno.
Paso 24

Apriete los pernos guía. Use Vaso HEX No. H8. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 25

Limpie la suciedad del perno del latiguillo de freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Después de haber aplicado el spray, espere unos minutos.
Paso 26

Instale y fije el latiguillo de freno en el cáliper nuevo. Utilice una llave dinamométrica. Apriételo a un par de 35 Nm.
Paso 27

Instale los tapones de los guardapolvos de las guías del cáliper.
Paso 28

Conecte el punto de separación eléctrico del sensor ABS. Conecte la clavija del sensor de desgaste de las pastillas de freno.

Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Los expertos de AUTODOC recomiendan:
Deje salir el aire del sistema del cáliper de freno.
Paso 29

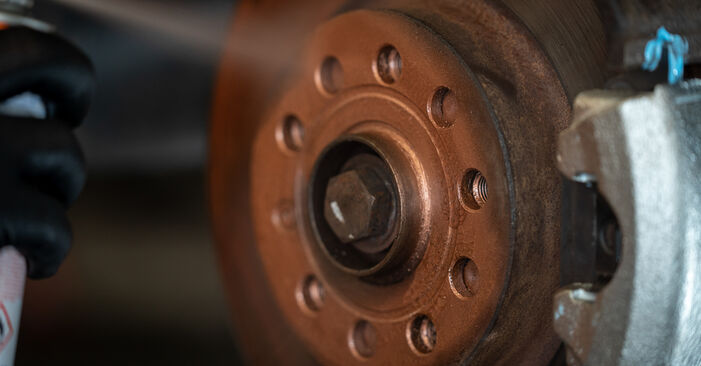

Limpie el cubo. Use un cepillo de alambre. Trate la superficie de contacto. Use grasa de cobre.
Paso 30

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. VW CADDY III Box (2KA, 2KH, 2CA, 2CH)
Paso 31

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 32

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 33

Retire los gatos y las cuñas.

Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Los profesionales recomiendan:
¡Importante! Sustitución: pinza de freno - VW CADDY III Box (2KA, 2KH, 2CA, 2CH). Compruebe el nivel del líquido de frenos en el depósito y proceda a llenarlo si fuera necesario.
Paso 34

Apriete el tapón del depósito de líquido del freno. Cierre la capota.
