Intervalo de sustitución recomendado para la categoría de pieza Pinza de freno : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
RENAULT MASTER II Furgón (FD) 2.5 D, RENAULT MASTER II Furgón (FD) 2.8 dTI, RENAULT MASTER II Furgón (FD) 2.2 dCI, RENAULT MASTER II Furgón (FD) 1.9 dTI, RENAULT MASTER II Furgón (FD) 2.5 dCi, RENAULT MASTER II Furgón (FD) 1.9 dCi, RENAULT MASTER II Furgón (FD) 2.5 dCi, RENAULT MASTER II Furgón (FD) 3.0 dCi, RENAULT MASTER II Furgón (FD) 2.5 dCi, RENAULT MASTER II Furgón (FD) 2.5 dCi, RENAULT MASTER II Furgón (FD) 2.5 dCi … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

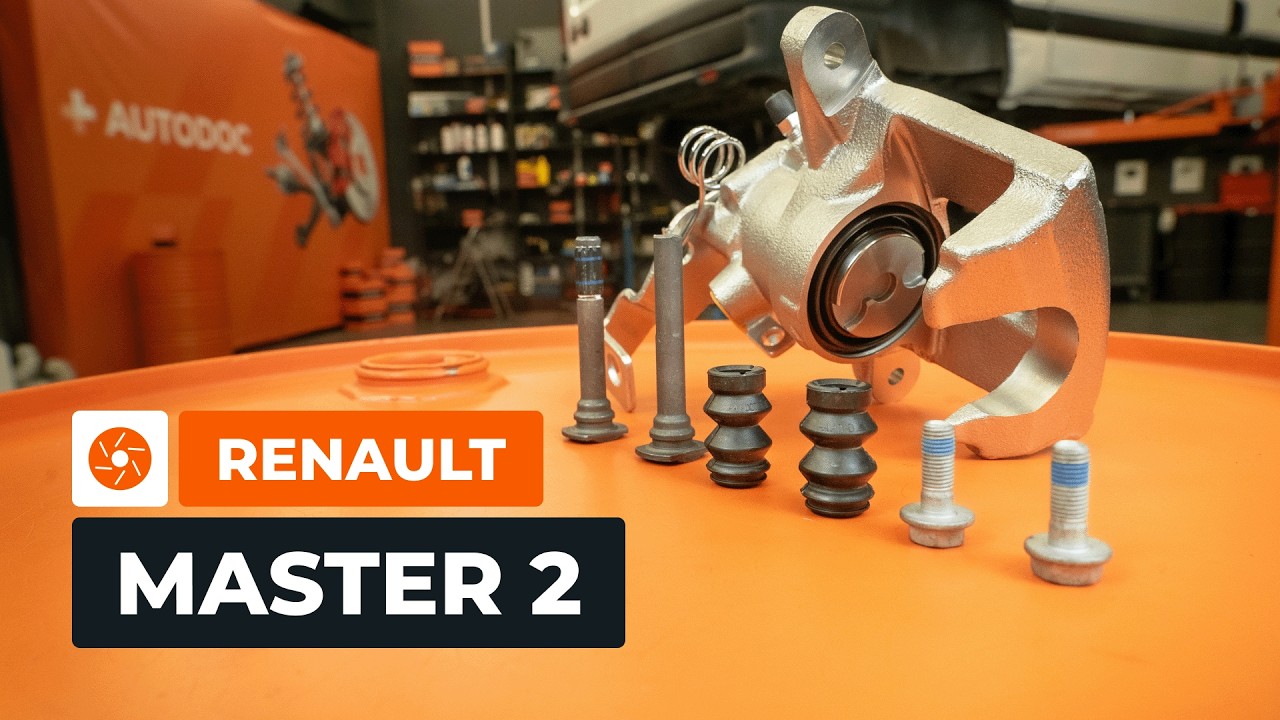

Cómo sustituir: pinza de freno trasera y kit reparación soporte, RENAULT MASTER 2 Furgón [AUTODOC]

Cómo cambiar: pinza de freno de la parte trasera - Renault Master 2 furgón | Guía de sustitución

Productos alternativos

Pinza de freno

Sustitución: pinza de freno - Renault Master 2 furgón. Herramientas usted necesita:

                      Cepillo de alambre

                      Cepillo de alambre para taladro

                      Spray WD-40

                      Spray limpiador multiusos

                      Grasa cerámica

                      Grasa para pasadores guía de pinza de freno

                      Llave dinamométrica de extremo abierto

                      Llave combinada de 11 mm

                      Llave combinada de 14 mm

                      Llave combinada de 19 mm

                      Llave de vaso de 13 mm

                      Llave de vaso de 18 mm

                      Llave de vaso de 19 mm

                      Llave de vaso de tuerca abocinada de 14 mm

                      Vaso de impacto para ruedas de 24 mm

                      Destornillador de carraca o herramienta eléctrica para la extracción/instalación de elementos de sujeción roscados

                      Extensión de llave de vaso para junta cardán

                      Llave giramachos con mango en T

                      Abrazadera para latiguillo de freno

                      Kit de purga de frenos

                      Alicates ajustables

                      Palanca de montaje

                      Bandeja de drenaje de fluidos

                      Elevador de coches o gato con caballetes para gatos y calzos para ruedas

Comprar herramientas

Sustitución: pinza de freno - Renault Master 2 furgón. Consejo de los expertos de AUTODOC:

El procedimiento de sustitución es idéntico para las pinzas de freno derecha e izquierda del mismo eje.
Todos los trabajos deberían ser efectuados con el encendido desconectado.

Sustitución: pinza de freno - Renault Master 2 furgón. Secuencia de pasos recomendada:

Paso 1

Abra el capó.
Paso 2

Afloje el tapón del depósito del líquido de frenos.
Paso 3

Asegure las ruedas mediante calzos.
Paso 4

Afloje los elementos de sujeción de las ruedas. Utilice un vaso de impacto para ruedas de 24 mm. Utilice una llave giramachos con mango en T.
Paso 5

Levante el vehículo.

Sustitución: pinza de freno - Renault Master 2 furgón. Consejo:
Si está utilizando un gato, asegúrese de que el coche se encuentra aparcado sobre una superficie dura y plana.No olvide asegurar el coche adicionalmente por medio de caballetes para gato.
Paso 6

Desenrosque los elementos de sujeción de la rueda.

¡Atención!
Para evitar lesiones, sostenga la rueda al desenroscar los elementos de sujeción.
Paso 7

Retire la rueda.
Paso 8

Retire el clip de retención del cable del freno de mano. Utilice alicates ajustables.
Paso 9

Desconecte el cable del freno de mano de la palanca del freno de mano situada en la pinza. Utilice alicates ajustables.
Paso 10

Separe las pastillas de freno. Utilice una palanca de montaje.
Paso 11

Limpie los elementos de sujeción de la pinza de freno. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 12

Desenrosque los elementos de sujeción de la pinza de freno. Utilice una llave combinada de 19 mm. Utilice una llave de vaso de 13 mm. Utilice una llave de carraca.
Paso 13

Retire los pernos de sujeción.
Paso 14

Retire la pinza de freno.

Sustitución: pinza de freno - Renault Master 2 furgón. AUTODOC recomienda:
Ate la pinza a la suspensión o a la carrocería mediante un alambre sin desconectarla del latiguillo de freno para así evitar que el conducto de freno se abra.Asegúrese de que la pinza de freno no esté colgando del latiguillo de freno.No pise el pedal de freno después de haber retirado la pinza. Esto podría provocar que el pistón se desprenda del orificio de la pinza, con la consiguiente fuga del líquido de frenos y la entrada de aire en el sistema.
Paso 15

Retire las pastillas de freno.
Paso 16

Desconecte el cable del freno de mano del soporte de la pinza.

Paso 17

Prepare una bandeja de drenaje de fluidos.
Paso 18

Una la abrazadera para latiguillo de freno al latiguillo de freno.
Paso 19

Limpie el elemento de sujeción que conecta el latiguillo de freno a la pinza de freno. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 20

Afloje el elemento de sujeción que conecta el latiguillo de freno a la pinza de freno. Utilice una llave combinada de 14 mm.
Paso 21

Desenrosque el latiguillo de freno de la pinza de freno.
Paso 22

Limpie los elementos de sujeción del soporte de la pinza de freno. Utilice un cepillo de alambre. Utilice el spray WD-40.
Paso 23

Desenrosque los elementos de sujeción del soporte de la pinza de freno. Utilice una llave de vaso de 18 mm. Utilice una llave de carraca.
Paso 24

Retire los pernos de sujeción.
Paso 25

Retire el soporte de la pinza de freno.
Paso 26

Retire los pasadores guía de la pinza de freno.
Paso 27

Retire los fuelles de los pasadores guía.
Paso 28

Limpie los asientos de montaje de los pasadores guía en el soporte de la pinza. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos. Utilice un cepillo de alambre para taladro.
Paso 29

Instale los nuevos fuelles de los pasadores guía de la pinza de freno.
Paso 30

Prepare los pasadores guía de la pinza. Utilice grasa para pasadores guía de pinza de freno.
Paso 31

Instale los nuevos pasadores guía en el soporte de la pinza.
Paso 32

Instale el soporte de la pinza de freno.
Paso 33

Instale los pernos de sujeción.
Paso 34

Apriete los elementos de sujeción del soporte de la pinza de freno. Utilice una llave de vaso de 19 mm. Utilice una llave dinamométrica. Par de apriete: 110 N·m.
Paso 35

Limpie el racor del latiguillo de freno que conecta el latiguillo con la pinza de freno. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 36

Enrosque el latiguillo de freno en la nueva pinza de freno.
Paso 37

Apriete firmemente la conexión del latiguillo de freno a la pinza de freno. Utilice una llave de vaso de tuerca abocinada de 14 mm. Utilice una llave dinamométrica. Par de apriete: 18 N·m.
Paso 38

Instale las pastillas de freno.
Paso 39

Instale la nueva pinza de freno.
Paso 40

Instale los pernos de sujeción.
Paso 41

Apriete los elementos de sujeción de la pinza de freno. Utilice una llave de vaso de 13 mm. Utilice una llave combinada de 19 mm. Utilice una llave dinamométrica. Par de apriete: 30 N·m.
Paso 42

Retire la abrazadera para latiguillo de freno del latiguillo de freno.
Paso 43

Conecte el cable del freno de mano al soporte de la pinza de freno.
Paso 44

Asegure el cable del freno de mano con el clip de retención.

Paso 45

Conecte el cable del freno de mano a la palanca del freno de mano situada en la pinza. Utilice alicates ajustables.
Paso 46

Retire la tapa del tornillo de purga de frenos.
Paso 47

Conecte el kit de purga de frenos al tornillo de purga de frenos.
Paso 48

Afloje el tornillo de purga de frenos. Utilice una llave combinada de 11 mm.
Paso 49

Pise el pedal del freno varias veces para extraer el aire del sistema.

¡Importante!
Controle el nivel del líquido de frenos durante el purgado: no debe descender por debajo de la marca "Min" del depósito de líquido de frenos. Rellene con líquido de frenos nuevo si fuera necesario.Podrá encontrar instrucciones detalladas sobre cómo purgar el sistema de frenos en otros de nuestros vídeos.
Paso 50

Apriete el tornillo de purga de frenos. Utilice una llave combinada de 11 mm.
Paso 51

Desconecte el kit de purga de frenos.

Paso 52

Vuelva a colocar la tapa del tornillo de purga de frenos.
Paso 53

Limpie el asiento de montaje de la llanta. Utilice un cepillo de alambre. Utilice un spray limpiador multiusos.
Paso 54

Trate la superficie en la que el cubo de rueda entra en contacto con la llanta. Utilice grasa cerámica.
Paso 55

Instale la rueda.

Sustitución: pinza de freno - Renault Master 2 furgón. Consejo:
Para evitar lesiones, sostenga la rueda al enroscar los elementos de sujeción.
Paso 56

Enrosque los elementos de sujeción de la rueda. Utilice un vaso de impacto para ruedas de 24 mm. Utilice una llave de carraca.
Paso 57

Baje el coche y apriete los elementos de sujeción de la rueda siguiendo un orden entrecruzado. Utilice un vaso de impacto para ruedas de 24 mm. Utilice una llave dinamométrica. Par de apriete: 172 N·m.
Paso 58

Retire el gato, los caballetes para gato y los calzos para ruedas.
Paso 59

Compruebe el nivel del líquido de frenos en el depósito y rellénelo de ser necesario.
Paso 60

Apriete el tapón del depósito del líquido de frenos.
Paso 61

Cierre el capó.
