¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
AUDI A4 B6 Avant (8E5) 1.6, AUDI A4 B6 Avant (8E5) 2.0, AUDI A4 B6 Avant (8E5) 1.8 T, AUDI A4 B6 Avant (8E5) 3.0, AUDI A4 B6 Avant (8E5) 1.9 TDI, AUDI A4 B6 Avant (8E5) 2.4, AUDI A4 B6 Avant (8E5) 2.5 TDI quattro, AUDI A4 B6 Avant (8E5) 2.5 TDI, AUDI A4 B6 Avant (8E5) 1.8 T quattro, AUDI A4 B6 Avant (8E5) 3.0 quattro, AUDI A4 B6 Avant (8E5) 1.9 TDI quattro, AUDI A4 B6 Avant (8E5) 2.0 FSI, AUDI A4 B6 Avant (8E5) 1.8 T, AUDI A4 B6 Avant (8E5) 1.8 T quattro, AUDI A4 B6 Avant (8E5) 2.5 TDI, AUDI A4 B6 Avant (8E5) 2.4, AUDI A4 B6 Avant (8E5) 1.8 T, AUDI A4 B6 Avant (8E5) 1.8 T quattro, AUDI A4 B6 Avant (8E5) S4 quattro, AUDI A4 B6 Avant (8E5) 1.9 TDI, AUDI A4 B6 Avant (8E5) 1.8 T quattro, AUDI A4 B6 Avant (8E5) 3.0, AUDI A4 B6 Avant (8E5) 3.0 quattro … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

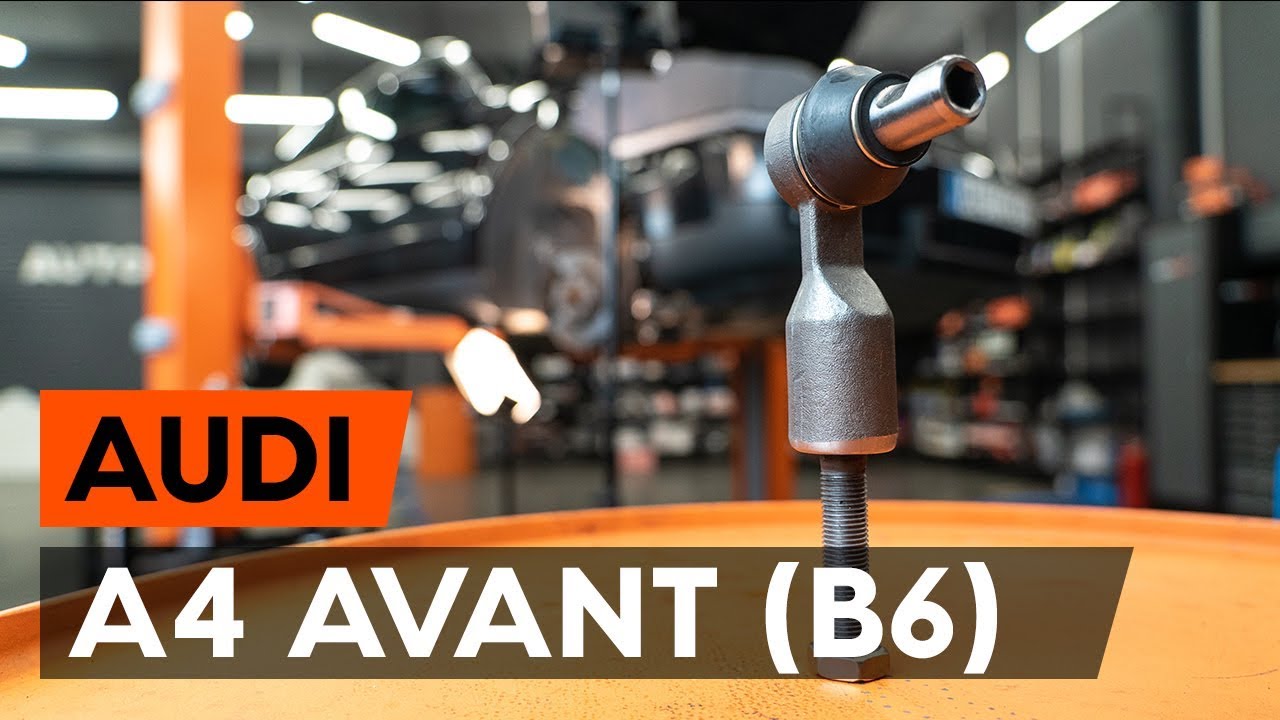

Cómo cambiar los rótula de dirección AUDI A4 B6 (8E5) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: rótula de dirección - Audi A4 B6 Avant | Guía de sustitución

Productos alternativos

Rótula de dirección

Sustitución: rótula de dirección - Audi A4 B6 Avant. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 18

                      Llave Combinada n.º 22

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Martillo

                      Cincel plano

                      Llave ajustable

                      Calibrador Vernier

                      Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Audi A4 B6 Avant. AUTODOC recomienda:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: rótula de dirección - Audi A4 B6 Avant. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Audi A4 B6 Avant
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 8

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 9

Retire el perno de sujeción. Utilice un cincel de metal plano. Utilice un martillo.
Paso 10

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 11

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 12

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 18. Usa una llave mixta del n.º 22.
Paso 13

Desconecte la rótula de dirección del muñón de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 14

Destornille la rótula de la barra de dirección. Use una llave ajustable.
Paso 15

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - Audi A4 B6 Avant. Los profesionales recomiendan:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 17

Suelte la sujeción que conecta la rótula a la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 18

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 19

Instale el perno de sujeción.
Paso 20

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 21

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 22

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 18. Usa una llave mixta del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 23

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.

Paso 24

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 45 Nm.
Paso 25

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 7 Nm.

Paso 26

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 27

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 28

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: rótula de dirección - Audi A4 B6 Avant. Los expertos de AUTODOC recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 29

Instale la rueda.

Sustitución: rótula de dirección - Audi A4 B6 Avant. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 30

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 31

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - Audi A4 B6 Avant. Consejo:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 32

Retire los gatos y las cuñas.
