¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
AUDI A4 B8 Sedán (8K2) 2.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 1.8 TFSI, AUDI A4 B8 Sedán (8K2) 1.8 TFSI quattro, AUDI A4 B8 Sedán (8K2) 3.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 3.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 3.0 TDI, AUDI A4 B8 Sedán (8K2) 1.8 TFSI, AUDI A4 B8 Sedán (8K2) 3.2 FSI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.7 TDI, AUDI A4 B8 Sedán (8K2) 3.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.7 TDI, AUDI A4 B8 Sedán (8K2) 1.8 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 1.8 TFSI quattro, AUDI A4 B8 Sedán (8K2) S4 quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 3.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 3.2 FSI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI flexible fuel, AUDI A4 B8 Sedán (8K2) 2.0 TFSI flexible fuel quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI Flexfuel quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI Flexfuel quattro … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los rótula de dirección AUDI A4 B8 Berlina [VÍDEO TUTORIAL DE AUTODOC]

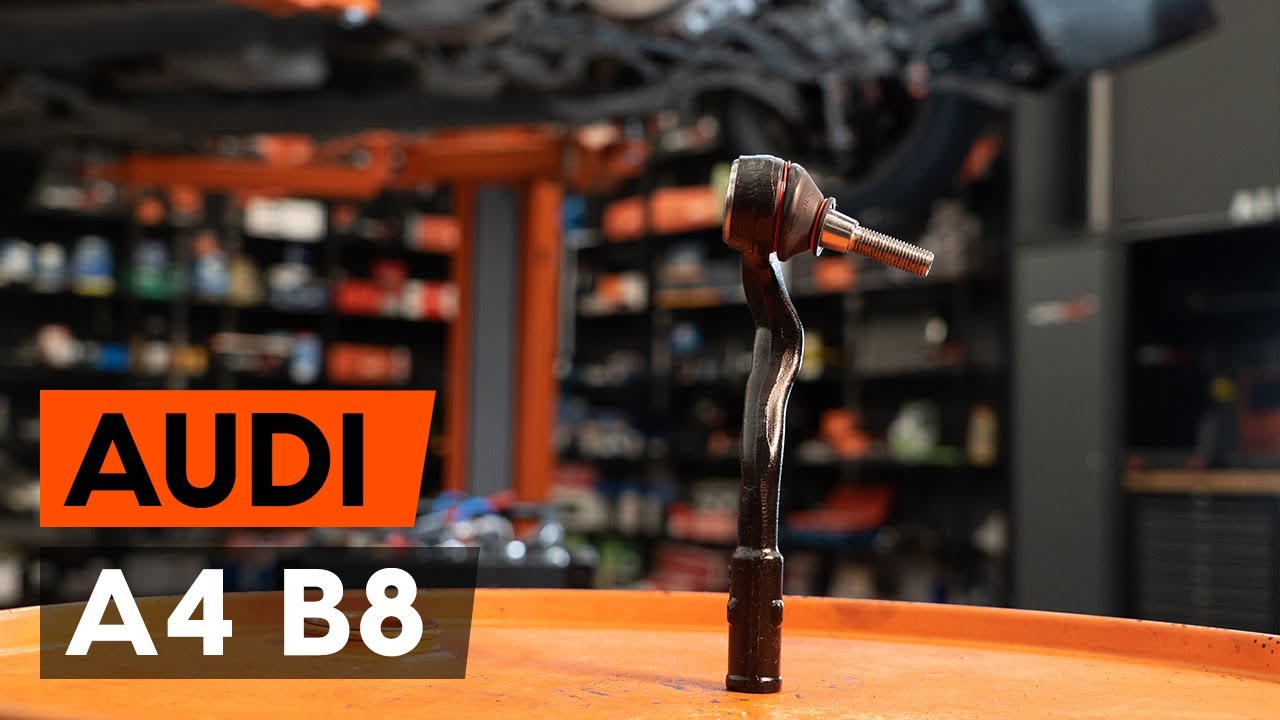

Cómo cambiar: rótula de dirección - Audi A4 B8 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Rótula de Dirección para A4 B8 Sedán (8K2) y otros modelos AUDI

Productos alternativos

Rótula de dirección

V10-1772 VAICO Rótula de dirección

18,83 EUR

Tienda

AU-ES-7378 MOOG Rótula de dirección

19,36 EUR

Tienda

TA2509 DELPHI Rótula de dirección

21,58 EUR

Tienda

54008802 METZGER Rótula de dirección

24,22 EUR

Tienda

ADV188705 BLUE PRINT Rótula de dirección

24,31 EUR

Tienda

JTE1145 TRW Rótula de dirección

24,90 EUR

Tienda

36507 FEBI BILSTEIN Rótula de dirección

25,05 EUR

Tienda

5034798 NK Rótula de dirección

28,03 EUR

Tienda

116 020 0029/HD MEYLE Rótula de dirección

31,08 EUR

Tienda

SKTE-0280484 STARK Rótula de dirección

49,81 EUR

Tienda

Sustitución: rótula de dirección - Audi A4 B8. Herramientas usted necesita:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 21

                      Llave Combinada n.º 24

                      Llave de vaso n° 21

                      Llave de impacto para llantas n.º 17

                      Llave dinamométrica

                      Calibrador Vernier

                      Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Audi A4 B8. AUTODOC recomienda:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Por favor, tenga en cuenta: todos los trabajos en el coche - Audi A4 B8 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

Sustitución: rótula de dirección - Audi A4 B8. Consejo:
Para evitar lesiones, sostenga la rueda cuando desatornille los pernos.
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Destornille la tuerca de fijación de la rótula al muñón de dirección. Usa una llave mixta del n.º 21.
Paso 8

Limpie la tuerca de bloqueo que conecta el tirante de dirección al terminal de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 9

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 10

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 24 (2 piezas).
Paso 11

Desconecte la rótula de dirección del muñón de dirección.
Paso 12

Destornille la rótula de la barra de dirección.
Paso 13

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 14

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - Audi A4 B8. Los expertos de AUTODOC recomiendan:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 15

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 16

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 17

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Usa una llave mixta del n.º 21.
Paso 18

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 24 (2 piezas). Utilice una llave dinamométrica. Apriételo a un par de 65 Nm.
Paso 19

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 20

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 21

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 22

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: rótula de dirección - Audi A4 B8. Los profesionales recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 23

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Audi A4 B8
Paso 24

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 25

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.

Sustitución: rótula de dirección - Audi A4 B8. Consejo de los expertos de AUTODOC:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 26

Retire los gatos y las cuñas.
