Cómo cambiar: rótula de dirección - Peugeot 107 PM PN | Guía de sustitución
descargas:
0
Vistas:
6
¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
PEUGEOT 107 Hatchback (PM_, PN_) 1.4 HDi … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
PEUGEOT 107 Hatchback (PM_, PN_) 1.4 HDi … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
Cómo cambiar los rótula de dirección PEUGEOT 107 1 (PM, PN) [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Rótula de Dirección para 107 Hatchback (PM_, PN_) y otros modelos PEUGEOT

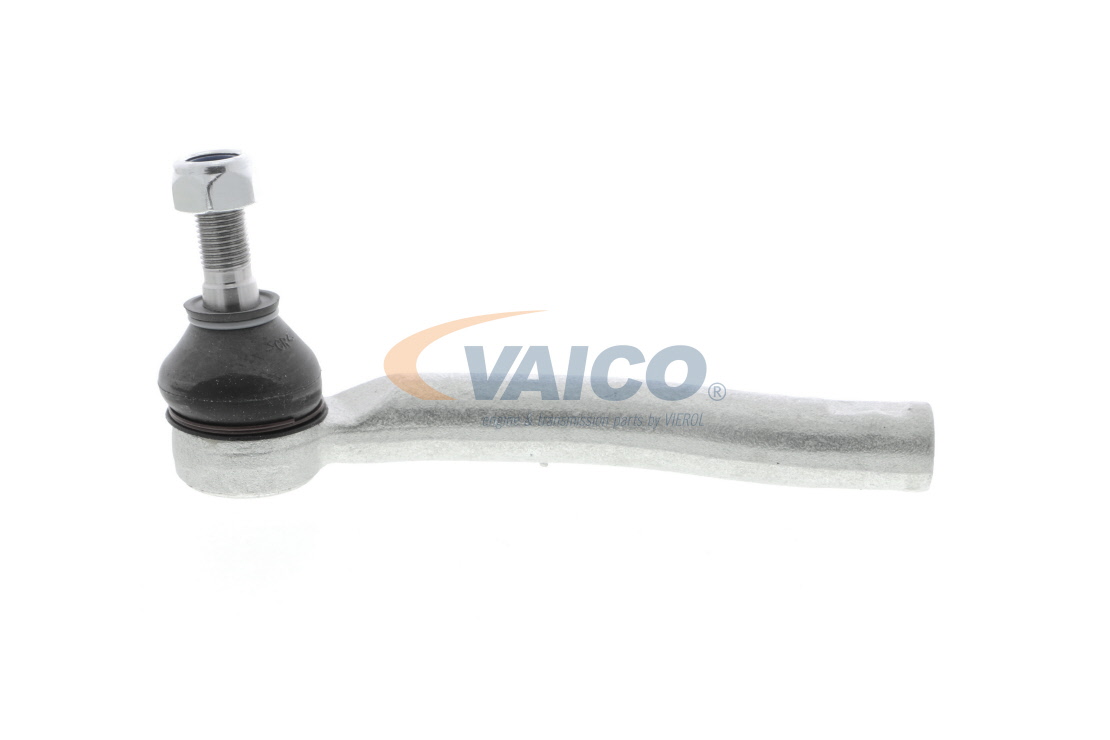

Rótula de dirección
Barra de acoplamiento
Juego de reparación, barra de acoplamiento
Juego de montaje, cabeza barra de acoplamiento
Rótula de dirección
Barra de acoplamiento
Juego de reparación, barra de acoplamiento
Juego de montaje, cabeza barra de acoplamiento
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Llave Combinada n.º 17
Llave Combinada n.º 19
Llave de vaso n° 17
Llave de vaso n° 19
Llave de impacto para llantas n.º 17
Llave de trinquete
Llave dinamométrica
Llave giramachos
Destornillador Plano
Alicates de corte
Calibrador Vernier
Palanca
Extractor de rótulas
Cuñas para ruedas
Sustitución: rótula de dirección - Peugeot 107 PM PN. Consejo de los expertos de AUTODOC:
- Reemplace los extremos de la barra de acoplamiento de dirección por pares.
- El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: rótula de dirección - Peugeot 107 PM PN. Secuencia de pasos recomendada:
- Paso 1
Asegure las ruedas con cuñas. - Paso 2
Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17. - Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 4
Desatornille los pernos de la rueda.AUTODOC recomienda:¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Peugeot 107 PM PN - Paso 5
Retire la rueda. - Paso 6
Quite la chaveta que fija la atadura de la punta de la barra de dirección transversal. Use una palanca. Utilice un destornillador plano. Utilice tenazas. - Paso 7
Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 8
Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier. - Paso 9
Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 17. - Paso 10
Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave giramachos. - Paso 11
Desconecte la rótula de dirección del muñón de dirección. Use un extractor de rótulas. - Paso 12
Destornille la rótula de la barra de dirección. - Paso 13
Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40. - Paso 14
Atornille una nueva punta de la barra de dirección.Sustitución: rótula de dirección - Peugeot 107 PM PN. Los profesionales recomiendan:Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle. - Paso 15
Conecte la punta de la barra de dirección al muñón de dirección. - Paso 16
Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 19. Utilice una llave de trinquete.
