¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
RENAULT Clio II Hatchback (BB, CB) 1.2 16V (BB05, BB0W, BB11, BB27, BB2T, BB2U, BB2V, CB05,..., RENAULT Clio II Hatchback (BB, CB) 1.4 (B/CB0C, B/CB0S), RENAULT Clio II Hatchback (BB, CB) 1.6 (B/CB0D, BB00), RENAULT Clio II Hatchback (BB, CB) 1.6 16V (BB01, BB0H, BB0T, BB14, BB1D, BB1R, BB2KL, BB3G..., RENAULT Clio II Hatchback (BB, CB) 1.9 D (B/CB0E, BB0J), RENAULT Clio II Hatchback (BB, CB) 1.6 Hi-Flex (CB0H), RENAULT Clio II Hatchback (BB, CB) 1.0 (CB06, CB2R, BB06, BB2R), RENAULT Clio II Hatchback (BB, CB) 1.0 Flex (CB32, CB3B, CB3V, CB3W, BB32, BB3B, BB3V,..., RENAULT Clio II Hatchback (BB, CB) 1.6 (BB01, BB1J), RENAULT Clio II Hatchback (BB, CB) 1.6 16V, RENAULT Clio II Hatchback (BB, CB) 2.0 16V Sport (CB0M), RENAULT Clio II Hatchback (BB, CB) 1.4 16V (B/CB0L), RENAULT Clio II Hatchback (BB, CB) 1.9 dTi (B/CB0U), RENAULT Clio II Hatchback (BB, CB) 1.4 16V (B/CB0P, BB13), RENAULT Clio II Hatchback (BB, CB) 3.0 V6 Sport (CB1A), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/CB07), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/CB08), RENAULT Clio II Hatchback (BB, CB) 3.0 V6 Sport (CB1H, CB1U, CB2S), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi, RENAULT Clio II Hatchback (BB, CB) 2.0 16V Sport, RENAULT Clio II Hatchback (BB, CB) 1.6 Flex, RENAULT Clio II Hatchback (BB, CB) 1.0, RENAULT Clio II Hatchback (BB, CB) 1.0 (BB0Y, BB2Y, CB0Y, CB2Y), RENAULT Clio II Hatchback (BB, CB) 1.9 D (B/CB0J), RENAULT Clio II Hatchback (BB, CB) 1.2, RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/CB03), RENAULT Clio II Hatchback (BB, CB) 1.2 LPG (BB0A, CB0A), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/C2J), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/CB3M), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (BB3N, CB3N), RENAULT Clio II Hatchback (BB, CB) 2.0, RENAULT Clio II Hatchback (BB, CB) 1.5 dCi, RENAULT Clio II Hatchback (BB, CB) 1.2 LPG, RENAULT Clio II Hatchback (BB, CB) 1.6 Authentique Hi-Flex (BB26, BB3E, CB26), RENAULT Clio II Hatchback (BB, CB) 2.0 16V (CB0M, CB1G), RENAULT Clio II Hatchback (BB, CB) 1.6 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

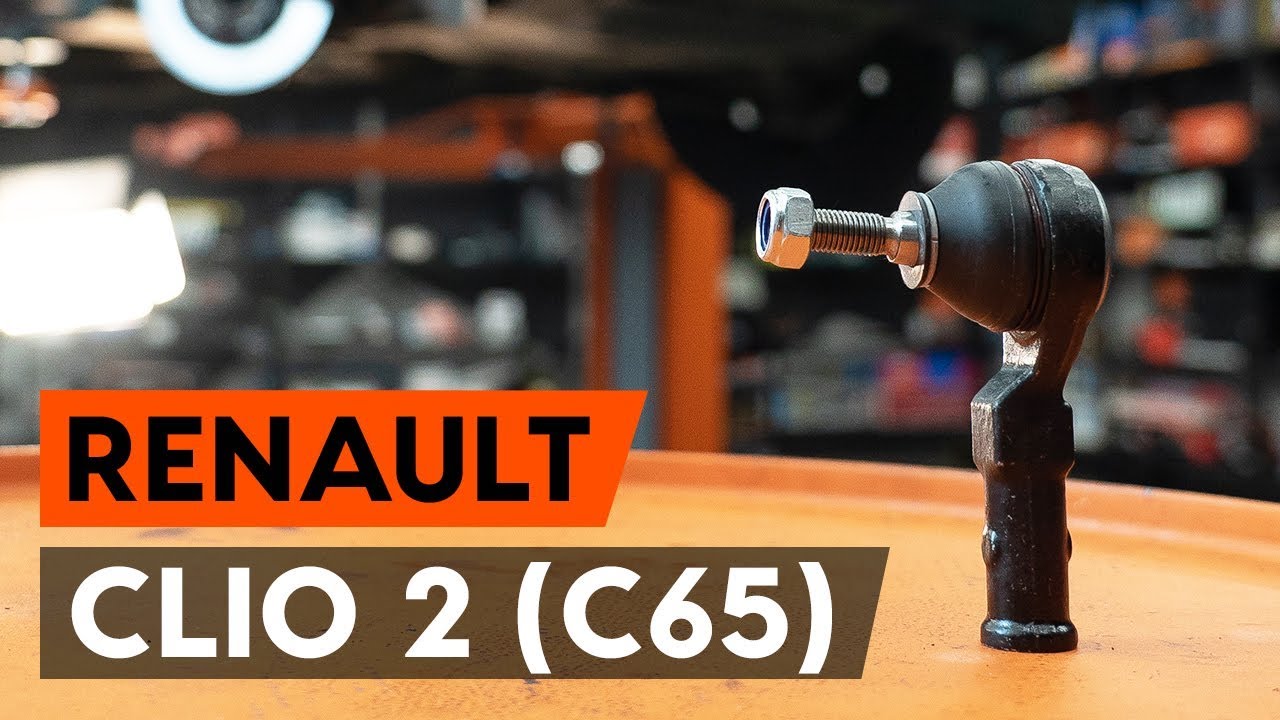

Cómo cambiar los rótula de dirección RENAULT CLIO 2 (C65) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: rótula de dirección - Renault Clio 2 | Guía de sustitución

Productos alternativos

Rótula de dirección

Sustitución: rótula de dirección - Renault Clio 2. Herramientas que podría necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave de vaso n° 17

                      Llave Combinada n.º 20

                      Llave Combinada n.º 22

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Llave dinamométrica

                      Calibrador Vernier

                      Gato de transmisión hidráulica

                      Cuñas para ruedas

Comprar herramientas

Sustitución: rótula de dirección - Renault Clio 2. Consejo de AUTODOC:

Reemplace los extremos de la barra de acoplamiento de dirección por pares.
El procedimiento de sustitucción es idéntico para los extremos derecho e izquierdo de la barra de acoplamiento de dirección.
Durante la instalación usen solamente los nuevos bulones y tuercas.
Por favor, tenga en cuenta: todos los trabajos en el coche - Renault Clio 2 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Renault Clio 2
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 7

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 8

Debilite la contratuerca de fijación de la rótula a la barra de dirección. Usa una llave mixta del n.º 20. Usa una llave mixta del n.º 22.
Paso 9

Apoye la rótula de la suspensión de la bieleta de la barra de acoplamiento. Utilice un gato de transmisión hidráulica.
Paso 10

Destornille la tuerca de fijación de la rótula al muñón de dirección. Use un vaso de impacto del n.º 17. Utilice una llave de trinquete.
Paso 11

Extraiga el gato de transmisión hidráulica.

AUTODOC recomienda:
Sustitución: rótula de dirección - Renault Clio 2. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 12

Desconecte la rótula de dirección del muñón de dirección.
Paso 13

Destornille la rótula de la barra de dirección.
Paso 14

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Trate la parte roscada de la barra de acoplamiento de dirección. Use grasa de cobre.

Paso 16

Atornille una nueva punta de la barra de dirección.

Sustitución: rótula de dirección - Renault Clio 2. Los expertos de AUTODOC recomiendan:
Durante la instalación de la terminal de dirección mantenga la longitud necesaria de la parte libre o hagan la necesaria cantidad de revoluciones completas del detalle.
Paso 17

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 18

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17.
Paso 19

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 20

Stram møtrikken der forbinder styrekuglen og styrespindlen. Usa una llave mixta del n.º 20. Usa una llave mixta del n.º 22.
Paso 21

Mida y anote la longitud de la parte libre de la rosca de la barra de dirección o anote la cantidad de las revoluciones completas del detalle durante el desmontaje para que durante el montaje en la medida de lo posible no cambiar el ángulo de convergencia de las ruedas. Utilice un calibrador Vernier.
Paso 22

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 17. Utilice una llave dinamométrica. Apriételo a un par de 37 Nm.
Paso 23

Apriete la contratuerca de la rótula. Usa una llave mixta del n.º 20. Usa una llave mixta del n.º 22. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 24

Trate la sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use grasa de cobre.
Paso 25

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 26

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: rótula de dirección - Renault Clio 2. Después de haber aplicado el spray, espere unos minutos.
Paso 27

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Renault Clio 2
Paso 28

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 29

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.

Sustitución: rótula de dirección - Renault Clio 2. Los profesionales recomiendan:
Verifique los ángulos de instalación de las ruedas y si es necesario, ajústelos.
Paso 30

Retire los gatos y las cuñas.
