¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
RENAULT Clio II Hatchback (BB, CB) 1.2 (BB0A, BB0F, BB10, BB1K, BB28, BB2D, BB2H, CB0A,..., RENAULT Clio II Hatchback (BB, CB) 1.4 (B/CB0C, B/CB0S), RENAULT Clio II Hatchback (BB, CB) 1.6 (B/CB0D, BB00), RENAULT Clio II Hatchback (BB, CB) 1.6 16V (BB01, BB0H, BB0T, BB14, BB1D, BB1R, BB2KL, BB3G..., RENAULT Clio II Hatchback (BB, CB) 1.9 D (B/CB0E, BB0J), RENAULT Clio II Hatchback (BB, CB) 1.4 16V (B/CB0L), RENAULT Clio II Hatchback (BB, CB) 1.9 dTi (B/CB0U), RENAULT Clio II Hatchback (BB, CB) 1.4 16V (B/CB0P, BB13), RENAULT Clio II Hatchback (BB, CB) 3.0 V6 Sport (CB1A), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/CB07), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/CB08), RENAULT Clio II Hatchback (BB, CB) 3.0 V6 Sport (CB1H, CB1U, CB2S), RENAULT Clio II Hatchback (BB, CB) 1.2, RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/CB03), RENAULT Clio II Hatchback (BB, CB) 1.2 LPG (BB0A, CB0A), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi (B/C2J), RENAULT Clio II Hatchback (BB, CB) 1.5 dCi, RENAULT Clio II Hatchback (BB, CB) 1.2 LPG … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

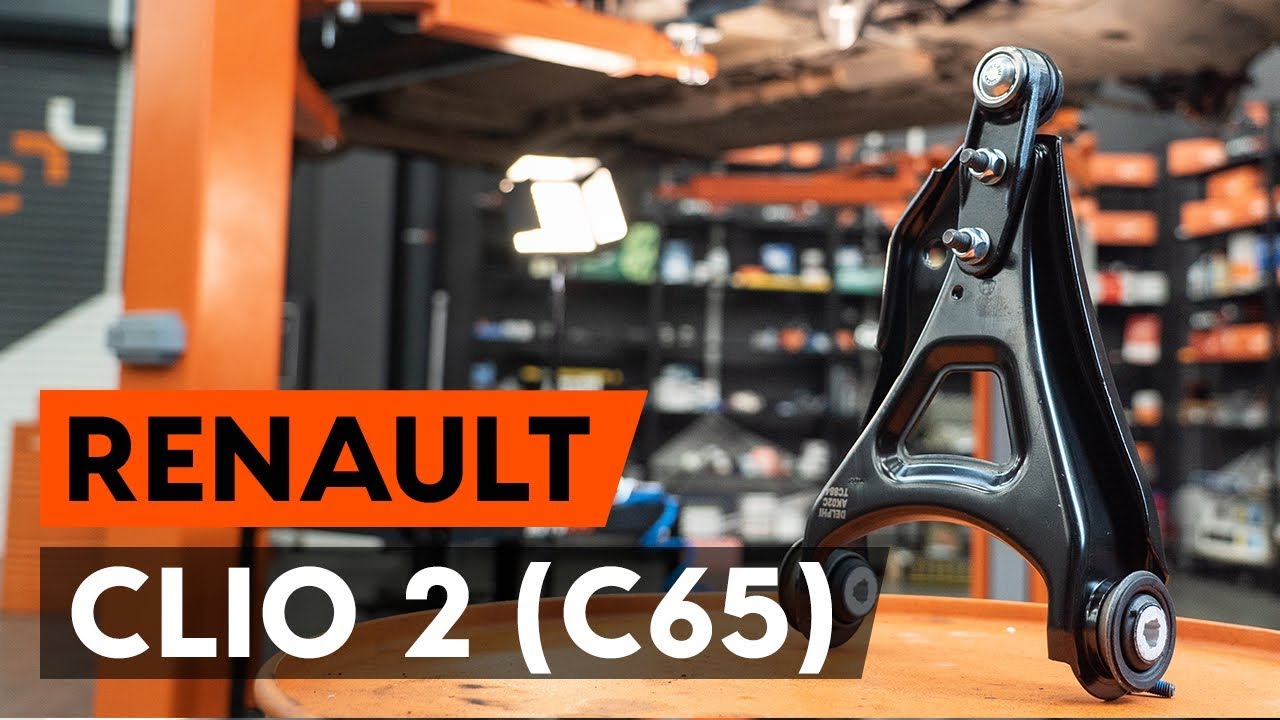

Cómo cambiar los brazo de suspensión delantera en RENAULT CLIO 2 (C65) [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: brazo inferior de la parte delantera - Renault Clio 2 | Guía de sustitución

Productos alternativos

Barra oscilante de suspensión de ruedas

Sustitución: brazo inferior de la parte delantera - Renault Clio 2. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 16

                      Llave Combinada n.º 18

                      Llave de vaso n° 12

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de vaso n° 18

                      Punta Torx T40

                      Llave de impacto para llantas n.º 19

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Martillo

                      Cincel plano

                      Palanca

                      Cuñas para ruedas

Comprar herramientas

Sustitución: brazo inferior de la parte delantera - Renault Clio 2. Consejo:

El procedimiento de sustitución es idéntico para los brazos de control inferiores izquierdo y derecho.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: brazo inferior de la parte delantera - Renault Clio 2. Realice los siguientes pasos:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Renault Clio 2
Paso 5

Retire la rueda.
Paso 6

Desatornille las sujeciones del protector de paso de rueda. Retírelo hacia un lado.
Paso 7

Limpie las sujeciones de la barra de refuerzo del parachoques y de su soporte. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 8

Desatornille las sujeciones del soporte de la barra de refuerzo del parachoques. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 9

Desatornille las sujeciones del soporte de la barra de refuerzo del parachoques. Use un vaso de impacto del n.º 12. Utilice una llave giramachos.
Paso 10

Retire la barra de refuerzo del parachoques.
Paso 11

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Destornille la fijación delantera de la palanca. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 13

Destornille la fijación de la barra del estabilizador. Use un vaso de impacto del n.º 13.
Paso 14

Retire el enlace estabilizador de estabilidad transversal.
Paso 15

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 16

Destornille la fijación trasera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 17

Limpie la sujeción que conecta la rótula a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 18

Destornille la fijación del soporte esférico del muñón de dirección. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16.
Paso 19

Retire el perno de sujeción.
Paso 20

Suelte la sujeción que conecta la rótula del brazo de control con la mangueta de dirección. Utilice un cincel de metal plano. Utilice un martillo.
Paso 21

Desconecte el brazo inferior del muñón de dirección.
Paso 22

Retire los pernos de sujeción.
Paso 23

Retire el brazo. Use una palanca.
Paso 24

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 25

Instale el brazo nuevo.

Sustitución: brazo inferior de la parte delantera - Renault Clio 2. Los profesionales recomiendan:
Durante la instalación usen solamente los nuevos bulones y tuercas.No dañe la funda del apoyo esférico.
Paso 26

Instale los pernos de sujeción.
Paso 27

Conecte la palanca inferior al muñón de dirección.
Paso 28

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 29

Instale el perno de sujeción.
Paso 30

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Renault Clio 2 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 31

Atornille las sujeciones de la rótula. Use un vaso de impacto del n.º 16. Usa una llave mixta del n.º 16.
Paso 32

Atornille la fijación delantera de la palanca. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave giramachos.
Paso 33

Atornille la sujeción trasera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18.
Paso 34

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 35

Apriete la sujeción delantera que conecta el brazo de control al subchasis. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 36

Apriete la sujeción trasera del brazo de control. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 37

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Renault Clio 2. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 38

Apriete la fijación del soporte esférico. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 55 Nm.
Paso 39

Instale la barra de refuerzo del parachoques.
Paso 40

Atornille la sujeción del soporte de la barra de refuerzo del parachoques. Use un vaso de impacto del n.º 12. Utilice una llave de trinquete.
Paso 41

Atornille la sujeción del soporte de la barra de refuerzo del parachoques. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 70 Nm.
Paso 42

Trate el soporte del parachoques. Use grasa de cobre.
Paso 43

Instale el protector del paso de rueda en su asiento de montaje.
Paso 44

Instale la barra del estabilizador de estabilidad transversal. Use una palanca.
Paso 45

Apriete las fijaciones de la bieleta de la barra estabilizadora. Utilice Torx T40. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 14 Nm.
Paso 46

Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 47

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 48

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

AUTODOC recomienda:
Sustitución: brazo inferior de la parte delantera - Renault Clio 2. Después de haber aplicado el spray, espere unos minutos.
Paso 49

Instale la rueda.

AUTODOC recomienda:
¡Advertencia! Para evitar lesiones, debe sostener la rueda mientras atornilla los pernos de sujeción del coche. Renault Clio 2
Paso 50

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 19.
Paso 51

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.
Paso 52

Retire los gatos y las cuñas.
