Intervalo de sustitución recomendado para la categoría de pieza Juego de zapatas de frenos : 100000 km

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
VW GOLF III (1H1) 1.9 SDI, VW GOLF III (1H1) 1.9 D, VW GOLF III (1H1) 1.9 TD,GTD, VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8 Syncro (1HX1), VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.6 … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

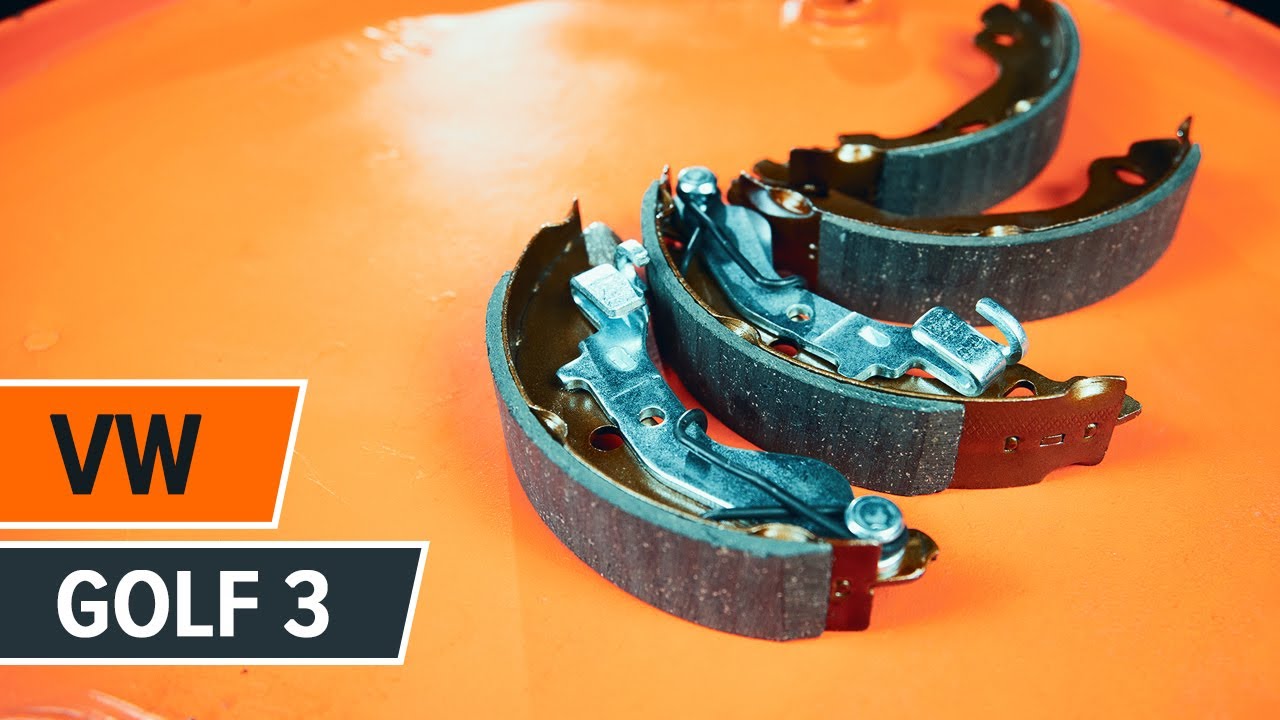

Cómo cambiar los zapatas de freno en VW GOLF 3 [VÍDEO TUTORIAL DE AUTODOC]

Todas las piezas que usted necesita sustituir – Zapatas de Freno para GOLF III (1H1) y otros modelos VW

Juego de zapatas de frenos

Zapata de freno

        Juego de zapatas de frenos para VW GOLF III (1H1) 1.8 Gasolina (90 cv)

        Juego de zapatas de frenos para VW GOLF III (1H1) 1.9 D Gasóleo (64 cv)

        Juego de zapatas de frenos para VW GOLF III (1H1) 1.8 Syncro (1HX1) Gasolina (90 cv)

        Juego de zapatas de frenos para VW GOLF III (1H1) 1.9 TD,GTD Gasóleo (75 cv)

        Juego de zapatas de frenos para VW GOLF III (1H1) 1.4 Gasolina (60 cv)

        Juego de zapatas de frenos para VW GOLF III (1H1) 1.9 TDI Gasóleo (90 cv)

        Juego de zapatas de frenos para VW GOLF III (1H1) 1.6 Gasolina (101 cv)

        Juego de zapatas de frenos para VW GOLF III (1H1) 1.6 Gasolina (75 cv)

        Juego de zapatas de frenos para VW GOLF III (1H1) 1.9 SDI Gasóleo (64 cv)

Sustitución: zapatas de freno - VW Golf 3. Herramientas usted que va a necesitar:

                        Cepillo de alambre

                        Aerosol WD-40

                        Grasa de cobre

                        Llave Combinada n.º 24

                        Llave de impacto para llantas n.º 17

                        Llave de trinquete

                        Llave dinamométrica

                        Alicates

                        Cincel plano

                        Martillo

                        Mazo de goma

                        Destornillador Plano

                        Alicates de corte

                        Cuñas para ruedas

Comprar herramientas

Sustitución: zapatas de freno - VW Golf 3. Los expertos de AUTODOC recomiendan:

Lleven a cabo la sustitución de las pastillas de freno con el juego para cada eje. Esto garantizará el frenaje eficaz.
El procedimiento de sustitución es idéntico para todas las pastillas de freno de un mismo eje.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: zapatas de freno - VW Golf 3. Realice los siguientes pasos:

Paso 1

Abra la capota. Desatornille el tapón del depósito del líquido de frenos.
Paso 2

Asegure las ruedas con cuñas.
Paso 3

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 4

Levante la parte trasera del automóvil y fije la posición sobre los pedestales.
Paso 5

Desatornille los pernos de la rueda.

AUTODOC recomienda:

¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. VW Golf 3
Paso 6

Retire la rueda.
Paso 7

Saque el casquete protector del cojinete del cubo. Utilice un cincel de metal plano. Utilice un martillo. Utilice un destornillador plano.

¡Por favor, tenga esto en cuenta!

Algunos coches no están equipados con tapas de cubo de rueda.
Paso 8

Quite la chaveta que fija la tuerca del cubo. Utilice tenazas.
Paso 9

Destornille la fijación del cubo de la rueda. Usa una llave mixta del n.º 24.
Paso 10

Retire el tambor de freno.

Sustitución: zapatas de freno - VW Golf 3. Consejo:

Examine el tambor de freno. En caso necesario, haga su sustitución.
Paso 11

Retire el resorte de retención de las pastillas de freno. Utilice alicates.
Paso 12

Retire los clips de retención de las pastillas de freno. Utilice alicates.
Paso 13

Afloje la sujeción de las dos zapatas de freno junto con el mecanismo de ajuste del cilindro secundario de freno, sin hacer el daño a los guardapolvos.

Sustitución: zapatas de freno - VW Golf 3. Consejo de los expertos de AUTODOC:

No presione el pedal de freno después de quitar las zapatas del freno de tambor trasero. Esto llevará a la caída del émbolo del cilindro de freno, la fuga del líquido de freno y la deshermetización del sistema.
Paso 14

Desconecte el cable del freno de mano. Utilice tenazas.
Paso 15

Retire el resorte de retención de las pastillas de freno.
Paso 16

. Quite las dos zapatas desde el cáliper de apoyo.
Paso 17

Desmonte el resorte superior de retención y del mecanismo de ajuste. Utilice alicates.
Paso 18

Instale los resortes de parada superiores y el mecanismo de ajuste en las pastillas de freno nuevas. Utilice alicates.
Paso 19

Coloque las zapatas de freno de modo que sus bordes interiores descansen sobre la placa de anclaje.
Paso 20

Instale el resorte de retención de las pastillas de freno.
Paso 21

Conecte el cable del freno de mano a la palanca de la zapata de freno. Utilice tenazas. Utilice alicates.
Paso 22

Fije las zapatas de freno, junto con el ajustador de frenos, al cilindro de la rueda.
Paso 23

Instale los clips de retención de las pastillas de freno. Utilice alicates.
Paso 24

Instale el resorte de retención de las pastillas de freno. Utilice alicates.
Paso 25

Instale el tambor de freno.
Paso 26

Atornille el elemento de sujeción del cubo de rueda. Usa una llave mixta del n.º 24.
Paso 27

Instale la chaveta de la tuerca de fijación del cojinete del cubo. Utilice un martillo. Utilice tenazas.
Paso 28

Instale el casquete protector del cojinete del cubo. Utilice un mazo de goma.
Paso 29

Limpie el asiento de montaje de la llanta de la rueda. Use un cepillo de alambre. Trate la superficie en la cual la llanta de la rueda entra en contacto con el tambor del freno. Use grasa de cobre.
Paso 30

Instale la rueda.

Sustitución: zapatas de freno - VW Golf 3. Los profesionales recomiendan:

Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 31

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 32

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 33

Retire los gatos y las cuñas.

Sustitución: zapatas de freno - VW Golf 3. Consejo de los expertos de AUTODOC:

Compruebe el nivel del líquido de freno en el depósito de compensación y, en caso necesario, añádalo.
Paso 34

Apriete el tapón del depósito de líquido del freno. Cierre la capota.

AUTODOC recomienda:

VW Golf 3 - Pise el pedal de freno varias veces con el motor apagado hasta que sienta la resistencia que se ha acumulado.Los primeros 150–200 km después de la sustitución de las pastillas de freno baje la velocidad con mucho cuidado. Evite los frenajes innecesarios y bruscos hasta la parada completa del automóvil.
Paso 35

Ajuste la holgura entre las pastillas de freno y el tambor en VW Golf 3, al presionar el pedal de freno 10–15 veces.
