Сómo cambiar una bobina de encendido [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: bobina de encendido en un coche

Herramientas que quizá necesites:

                      una nueva bobina de encendido

                      un juego de herramientas adecuadas

                      llave dinamométrica

                      palanca

                      fijador de roscas

                      spray limpiador de contactos eléctricos

Comprar herramientas

La necesidad de reemplazo vendrá indicada por las siguientes señales:

dificultad para arrancar el motor
el motor funciona mal
pérdida de potencia del motor

1.

Apague el motor, desconecte el encendido y espere hasta que el motor se haya enfriado completamente
2.

Si es necesario, retire la cubierta del motor

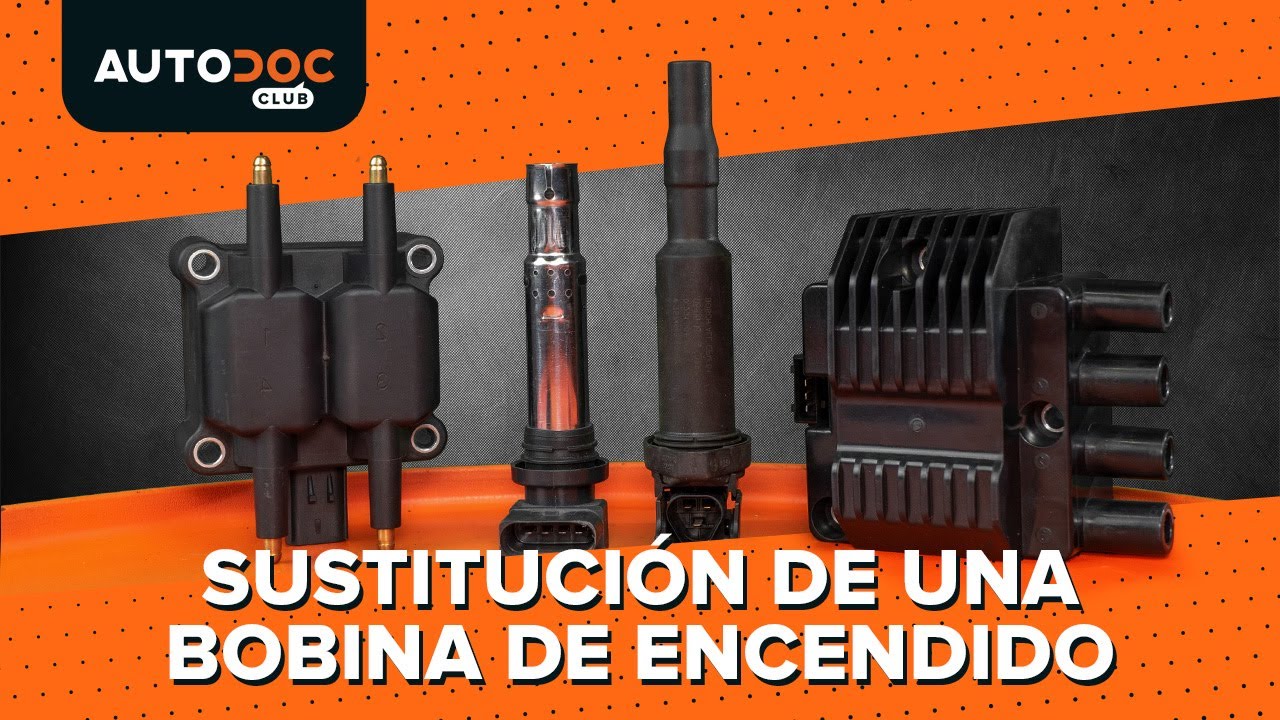

Principales tipos de bobinas de encendido
Paquete de bobinas o bobina simple. Estos suministran corriente de alta tensión a las bujías de todos los cilindros o al distribuidorBobinas de encendido tipo lápiz. Cada una de ellas es responsable del funcionamiento de la bujía de un cilindro en particular
3.

El paquete de bobinas se encuentra en la parte superior del motor
4.

Los cables de alta tensión van desde el hasta las bujías
5.

El componente suele estar situado cerca de las bujías
6.

Haga palanca y desenganche las tapas de los cables de alta tensión
7.

Coloca los cables por separado para evitar que se mezclen al volver a instalarlos
8.

Para indicar el orden de instalación de los cables de alta tensión, haga marcas en sus tapones

¡Tenga cuidado!
La conexión incorrecta de los cables hace que el motor funcione mal o no arranque
9.

En algunas bobinas de encendido, los terminales están numerados de fábrica para facilitar la instalación
10.

Examine cuidadosamente las especificaciones de la conexión de la bobina de encendido, el diseño y las sujeciones
11.

Si hay algún tipo de seguro en el conector eléctrico, desengánchelo
12.

Desenrosque las sujeciones y quite la pieza
13.

Compruebe que los cables de alta tensión no estén dañados o que los conectores estén corroídos
14.

Instale una nueva bobina de encendido en el asiento de montaje
15.

Apriete las sujeciones empleando una llave dinamométrica al par de apriete recomendado por el fabricante

AUTODOC recomienda:
Si es necesario, limpie y trate el conector de la bobina de encendido
16.

Una el conector eléctrico a la bobina de encendido
17.

Conecte los cables de alta tensión en el orden correcto
18.

Compruebe que la instalación es correcta y realice una prueba de arranque del motor
19.

No olvide comprobar el buen estado de las bujías y sustituirlas si es necesario

AUTODOC recomienda:
Las bobinas tipo lápiz se instalan directamente en los pozos de las bujíasNo es necesario cambiar todos los componentes; sólo hay que sustituir el que está defectuoso
20.

Es posible que se necesite una herramienta de diagnóstico especial para identificar una bobina de encendido defectuosa
21.

Observe el diseño de las piezas y el tipo de sujeciones
22.

Si el conector eléctrico tiene un seguro, libérelo
23.

Retire todas las sujeciones adicionales
24.

Retire la bobina de encendido de su asiento de montaje
25.

Prepare una nueva bobina de encendido
26.

Inspeccione la bujía a fondo y límpiela si es necesario

¡Atención!
El fallo de una bobina tipo lápiz puede causar daños en la bujía
27.

Compruebe el estado de la bujía y reemplácela si es necesario
28.

Compruebe que no hay signos de corrosión en los conectores, y que las juntas y el juego de cables están en buen estado
29.

Instale una nueva bobina de encendido en el asiento de montaje
30.

Asegúrese de que la instalación es correcta y conecte el juego de cables
31.

Realice una prueba de arranque del motor
32.

Cuando el trabajo esté listo, instale la cubierta del motor
