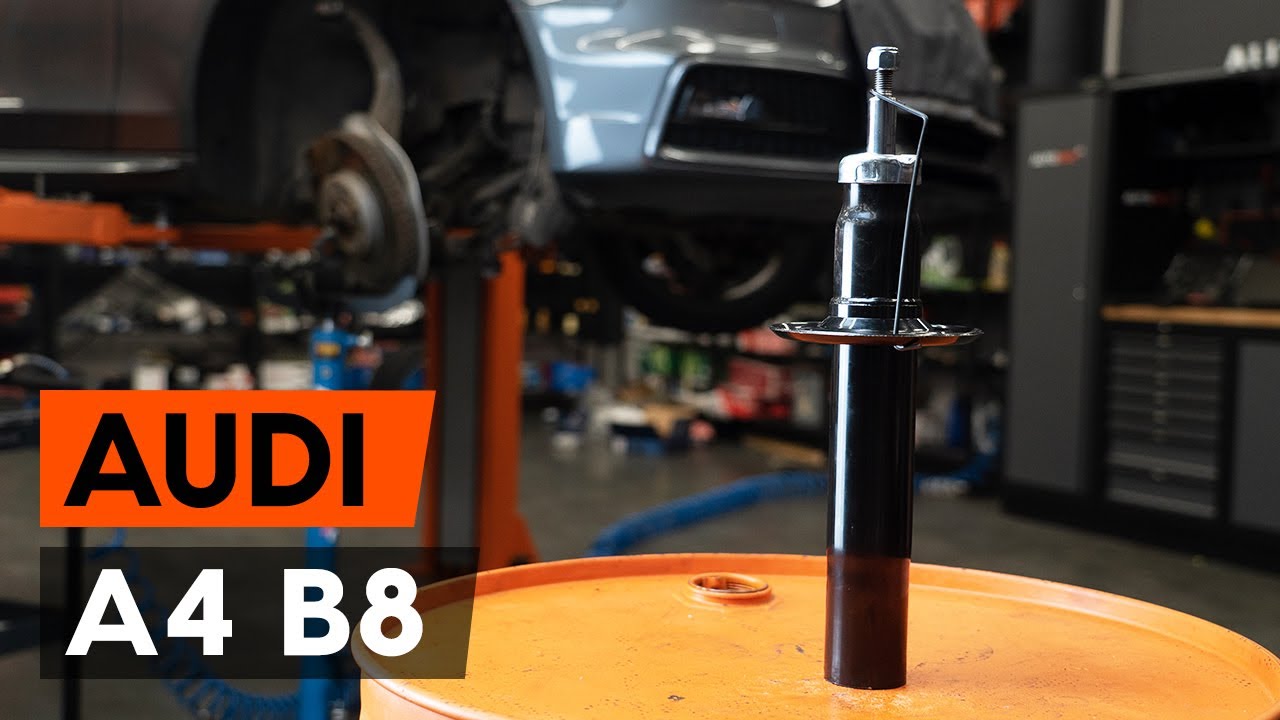

Cómo cambiar: amortiguador telescópico de la parte delantera - Audi A4 B8 | Guía de sustitución

descargas: 44

Vistas: 565

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
AUDI A4 B8 Sedán (8K2) 2.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 1.8 TFSI, AUDI A4 B8 Sedán (8K2) 1.8 TFSI quattro, AUDI A4 B8 Sedán (8K2) 3.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 3.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 3.0 TDI, AUDI A4 B8 Sedán (8K2) 1.8 TFSI, AUDI A4 B8 Sedán (8K2) 3.2 FSI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.7 TDI, AUDI A4 B8 Sedán (8K2) 3.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.7 TDI, AUDI A4 B8 Sedán (8K2) 1.8 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 1.8 TFSI quattro, AUDI A4 B8 Sedán (8K2) S4 quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 3.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 3.2 FSI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI flexible fuel quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TFSI, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro, AUDI A4 B8 Sedán (8K2) 2.0 TDI, AUDI A4 B8 Sedán (8K2) 2.0 TDI quattro … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los puntal amortiguador delantero en Audi A4 B8 Berlina [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Audi A4 B8 | Guía de sustitución

Todas las piezas que usted necesita sustituir – Amortiguadores para A4 B8 Sedán (8K2) y otros modelos AUDI

Productos alternativos

Amortiguador

Sustitución: amortiguador telescópico - Audi A4 B8. Herramientas usted que va a necesitar:

                      Cepillo de alambre

                      Cepillo de limpieza de nylon

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave Combinada n.º 16

                      Llave Combinada n.º 18

                      Llave Combinada n.º 21

                      Llave de vaso n° 13

                      Llave de vaso n° 16

                      Llave de vaso n° 18

                      Llave de vaso n° 21

                      Broca hexagonal No. H6

                      Broca hexagonal No. H18

                      Vaso para amortiguador

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Llave dinamométrica

                      Llave giramachos

                      Martillo

                      Punzón

                      Destornillador Plano

                      Tornillo de banco

                      Palanca

                      Compresor hidráulico de muelles de amortiguador

                      Gato de transmisión hidráulica

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Audi A4 B8. Los expertos de AUTODOC recomiendan:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Por favor, tenga en cuenta: todos los trabajos en el coche - Audi A4 B8 - deberían ser efectuados con el motor apagado.

Lleve a cabo la sustitución manteniendo el siguiente orden:

Paso 1

Abra la capota.
Paso 2

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.
Paso 3

Retire los clips de la rejilla de ventilación plástico del capó.
Paso 4

Eleve y retire la rejilla del capó.
Paso 5

Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 6

Afloje la sujeción superior del soporte del amortiguador. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 7

Asegure las ruedas con cuñas.
Paso 8

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 9

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 10

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Advertencia! Con el fin de evitar lesiones, debe sostener la rueda mientras desenrosca los pernos de sujeción. Audi A4 B8
Paso 11

Retire la rueda.
Paso 12

Limpie todas las articulaciones del brazo. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 13

Destornille la fijación de la palanca superior (2 piezas). Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 14

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 15

Deshaga la tuerca de sujeción que conecta la bieleta de barra estabilizadora con la horquilla del amortiguador. Usa una llave mixta del n.º 16.
Paso 16

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 17

Afloje los sujeciones que conectan la bieleta de barra estabilizadora. Usa una llave mixta del n.º 16 (2 tükki).
Paso 18

Retire el enlace estabilizador de estabilidad transversal.
Paso 19

Limpie las sujeciones del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 20

Desenrosque el perno de sujeción que conecta el puntal de suspensión con la horquilla del amortiguador. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 21

Retire el perno de sujeción.
Paso 22

Limpie la sujeción del cubo de rueda. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 23

Destornille la fijación del cubo de la rueda. Use Vaso HEX No. H18. Utilice una llave giramachos.

Paso 24

Desenrosque el perno de sujeción que conecta la horquilla del amortiguador con el brazo de control inferior. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 25

Desconecte el cableado del captador ABS. Use una palanca.
Paso 26

Limpie el conector del sensor ABS. Utilice un cepillo de limpieza de nylon. Use el aerosol WD-40.
Paso 27

Suelte el conector del sensor ABS.
Paso 28

Retire el perno de sujeción. Use un punzón. Utilice un martillo.
Paso 29

Desconecte el brazo de control superior de la mangueta de dirección. Use una palanca.
Paso 30

Sostenga el muñón de dirección. Utilice un gato de transmisión hidráulica.
Paso 31

Desconecte el latiguillo de freno. Use una palanca.
Paso 32

Limpie las sujeciones de la pinza del freno. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 33

Destornille la fijación del cáliper de freno. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 34

Separe las pastillas de freno. Use una palanca.
Paso 35

Separe el muelle de retención de la pinza de freno. Use una palanca. Utilice un destornillador plano.
Paso 36

Retire el soporte de freno.

Sustitución: amortiguador telescópico - Audi A4 B8. AUTODOC recomienda:
Ate el cáliper con el alambre a la suspensión o la carrocería, sin desconectar del latiguillo de freno, para evitar la deshermetización del sistema de freno.Vigile que el cáliper de freno no esté colgado en el latiguillo de freno.No presione el pedal de freno después de quitar el soporte de freno. Esto llevará a la caída del émbolo del cilindro de freno, el derrame del líquido de freno y la despresurización del sistema.Revise el soporte de la pinza del freno, los pernos guía y los guardapolvos de la pinza de freno. Límpielos. Reemplácelos, si fuera necesario.
Paso 37

Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 38

Destornille la tuerca de fijación de la rótula al muñón de dirección. Usa una llave mixta del n.º 21.
Paso 39

Desconecte la rótula de dirección del muñón de dirección.
Paso 40

Retire el perno de sujeción.

Paso 41

Suelte la sujeción que conecta el puntal del amortiguador con el brazo de control.
Paso 42

Destornille la fijación superior de la cazoleta de la pata amortiguadora.

Sustitución: amortiguador telescópico - Audi A4 B8. Consejo:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 43

Retire la pata amortiguadora.
Paso 44

Agarre el puntal de suspensión ensamblado con los brazos de control en una mordaza.
Paso 45

Limpie las sujeciones del amortiguador. Utilice un cepillo de limpieza de nylon. Use el aerosol WD-40.
Paso 46

Deshaga la sujeción que conecta el puntal de suspensión con la horquilla del amortiguador. Utilice un vaso de impacto especial para extraer el amortiguador. Utilice una llave de trinquete.
Paso 47

Separe la horquilla del amortiguador del puntal de suspensión.
Paso 48

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Audi A4 B8. Los expertos de AUTODOC recomiendan:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 49

Comprima el resorte.
Paso 50

Trate la varilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 51

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 18. Use Vaso HEX No. H6. Utilice una llave de trinquete.
Paso 52

Suelte el resorte helicoidal.
Paso 53

Quite el apoyo superior de la pata.
Paso 54

Quite el resorte.
Paso 55

Quite el guardapolvo y el tope del amortiguador.

Sustitución: amortiguador telescópico - Audi A4 B8. Consejo de AUTODOC:
Atentamente examine la cazoleta, el guardapolvo, el tope del amortiguador. En caso necesario, sustitúyalos.
Paso 56

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Audi A4 B8. Los profesionales recomiendan:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 57

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 58

Instale el guardapolvo y el tope en el amortiguador nuevo.
Paso 59

Instale el resorte en el amortiguador.
Paso 60

Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.
Paso 61

Comprima el resorte.
Paso 62

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 18. Use Vaso HEX No. H6. Utilice una llave dinamométrica. Apriételo a un par de 50 Nm.

Sustitución: amortiguador telescópico - Audi A4 B8. Consejo de los expertos de AUTODOC:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 63

Trate la varilla del amortiguador. Use grasa de cobre.
Paso 64

Abra el resorte.
Paso 65

Retire el puntal amortiguador que está montado.

Paso 66

Limpie los asientos de montaje de la horquilla del amortiguador. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 67

Fije la horquilla del amortiguador al puntal de suspensión.
Paso 68

Trate los asientos de montaje del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 69

Suelte la mordaza y retire el puntal de suspensión ensamblado con los brazos de control.

Paso 70

Instale la pata amortiguadora en el arco de la rueda.
Paso 71

Atornillen la fijación superior de la cazoleta de la pata amortiguadora. No lo apriete.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Audi A4 B8
Paso 72

Limpie los asientos de montaje del extremo de la barra de acoplamiento. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 73

Conecte la punta de la barra de dirección al muñón de dirección.
Paso 74

Limpie los asientos de montaje y la rosca del brazo de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 75

Instale el perno de sujeción.
Paso 76

Atornille las sujeciones que conectan la horquilla del puntal de suspensión al brazo de control inferior. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 77

Retire la cazoleta de por debajo del muñón de dirección.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Audi A4 B8. Descienda el gato de transmisión de forma suave, sin sacudidas, para evitar causar daños a los componentes y mecanismos.
Paso 78

Conecte el brazo de control superior a la mangueta de dirección.
Paso 79

Instale el perno de sujeción.
Paso 80

Atornille las sujeciones (2 unidades) del brazo de control superior. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave de trinquete.
Paso 81

Atornille la tuerca de sujeción que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Usa una llave mixta del n.º 21.
Paso 82

Conecte la manguera del freno.
Paso 83

Conecte los cables del captador ABS.
Paso 84

Conecte el conector del sensor ABS.
Paso 85

Establezcan el soporte de freno y lo fijen. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 30 Nm.
Paso 86

Instale el resorte de fijación del cáliper de freno.
Paso 87

Instale el perno de sujeción.
Paso 88

Atornille las sujeciones que conectan el puntal de suspensión a la horquilla del puntal de suspensión. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave de trinquete.
Paso 89

Limpie los asientos de montaje de la bieleta de barra estabilizadora. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 90

Instale la barra del estabilizador de estabilidad transversal.
Paso 91

Apriete las fijaciones de la bieleta de la barra estabilizadora. Usa una llave mixta del n.º 16 (2 piezas).
Paso 92

Apuntale el brazo. Utilice un gato de transmisión hidráulica.
Paso 93

Apriete la sujeción que conecta la bieleta de barra estabilizadora con la horquilla del amortiguador. Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 94

Apriete la sujeción que conecta la bieleta a la barra estabilizadora. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.+90°

Sustitución: amortiguador telescópico - Audi A4 B8. AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 95

Apriete el perno de sujeción que conecta la horquilla del amortiguador con el brazo de control inferior. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 90 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 96

Apriete el perno de sujeción que conecta el puntal de suspensión con la horquilla del amortiguador. Usa una llave mixta del n.º 18. Use un vaso de impacto del n.º 18. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.+180°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 97

Quite la cazoleta de por debajo de la palanca.

AUTODOC recomienda:
Audi A4 B8 - No descienda el gato de transmisión de forma brusca para evitar causar daños a los componentes y mecanismos del coche.
Paso 98

Apriete la tuerca de fijación que conecta el extremo de la barra de acoplamiento a la mangueta de dirección. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 100 Nm.
Paso 99

Atornille la fijación de la palanca superior (2 piezas). Usa una llave mixta del n.º 16. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.
Paso 100

Apriete la sujeción del cubo. Use Vaso HEX No. H18. Utilice una llave dinamométrica. Apriételo a un par de 200 Nm.
Paso 101

Trate las sujeciones del amortiguador. Trate todas las articulaciones del brazo. Use grasa de cobre.
Paso 102

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 103

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: amortiguador telescópico - Audi A4 B8. Los expertos de AUTODOC recomiendan:
Después de aplicar el aerosol, espere unos minutos.
Paso 104

Instale la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras atornilla los pernos de sujeción. Audi A4 B8
Paso 105

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 106

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.
Paso 107

Retire los gatos y las cuñas.
Paso 108

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 16. Utilice una llave dinamométrica. Apriételo a un par de 40 Nm.+90°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 109

Trate las sujeciones del soporte del amortiguador. Use grasa de cobre.
Paso 110

Instale y asegure la rejilla del capó.
Paso 111

Instale las sujeciones de la rejilla de plástico del capó del limpiaparabrisas.
Paso 112

Retire el protector de aletas del guardabarros.
Paso 113

Cierre la capota.

¿Le ha resultado útil este manual?

Por favor, califique este manual en una escala del 1 al 5. Si usted tuviera alguna cuestión, no dude en preguntarnos.

¿Necesita neumáticos nuevos?

Descubra qué dimensiones de neumáticos y de ruedas son compatibles con el modelo AUDI A4 B8 Sedán (8K2)

Medidas ruedas Audi A4 B8

Cómo cambiar: muelles de suspensión de la parte delantera - Audi A4 B8 | Guía de sustitución

Descargar gratis
5.41 MB
Cómo cambiar: amortiguadores de la parte trasera - Audi A4 B8 | Guía de sustitución

Descargar gratis
2.56 MB
Cómo cambiar: pastillas de freno de la parte trasera - Audi A4 B8 | Guía de sustitución

Descargar gratis
1.81 MB
Cómo cambiar: pastillas de freno de la parte delantera - Audi A4 B8 | Guía de sustitución

Descargar gratis
1.79 MB
Cómo cambiar: discos de freno de la parte delantera - Audi A4 B8 | Guía de sustitución

Descargar gratis
2.29 MB
Cómo cambiar: discos de freno de la parte trasera - Audi A4 B8 | Guía de sustitución

Descargar gratis
2.31 MB

Cómo cambiar: amortiguadores de la parte trasera - Audi A4 B6 | Guía de sustitución

Descargar gratis
2.06 MB
Cómo cambiar: amortiguador telescópico de la parte delantera - AUDI A4 Berlina (8E2, B6) | Guía de sustitución

Descargar gratis
4.03 MB
Cómo cambiar: amortiguadores de la parte trasera - Audi A4 B8 | Guía de sustitución

Descargar gratis
2.56 MB
Cómo cambiar: amortiguadores de la parte trasera - Audi A4 B7 | Guía de sustitución

Descargar gratis
2.29 MB
Cómo cambiar: amortiguador telescópico de la parte delantera - Audi A4 B7 | Guía de sustitución

Descargar gratis
4.1 MB
Cómo cambiar: amortiguador telescópico de la parte trasera - Audi A4 B5 berlina | Guía de sustitución

Descargar gratis
2.77 MB

¡Active su asistente de mantenimiento del coche!

Realice un seguimiento de los gastos, gestione los registros, programe las sustituciones y mucho más.

Cómo reparar un parachoques por cuenta propia | Consejos de AUTODOC

22K visualizaciones

Publicado el: 01/06/2023
5 errores a la hora de vender tu coche | AUTODOC

4K visualizaciones

Publicado el: 17/10/2021
5 errores que se cometen al lavar el motor | Consejos de AUTODOC

1M visualizaciones

Publicado el: 22/04/2021
Cómo abrir un coche sin llave | Consejos de AUTODOC

1M visualizaciones

Publicado el: 15/09/2022
