¡Importante!
Este procedimiento de sustitución puede ser utilizado para:
BMW 3 Sedán (E46) 316i, BMW 3 Sedán (E46) 320 d, BMW 3 Sedán (E46) 316 i, BMW 3 Sedán (E46) 318 i, BMW 3 Sedán (E46) 318 d, BMW 3 Sedán (E46) 316 i, BMW 3 Sedán (E46) 318 d, BMW 3 Sedán (E46) 316 i, BMW 3 Sedán (E46) 320d … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.
BMW 3 Sedán (E46) 316i, BMW 3 Sedán (E46) 320 d, BMW 3 Sedán (E46) 316 i, BMW 3 Sedán (E46) 318 i, BMW 3 Sedán (E46) 318 d, BMW 3 Sedán (E46) 316 i, BMW 3 Sedán (E46) 318 d, BMW 3 Sedán (E46) 316 i, BMW 3 Sedán (E46) 320d … Ver más
Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

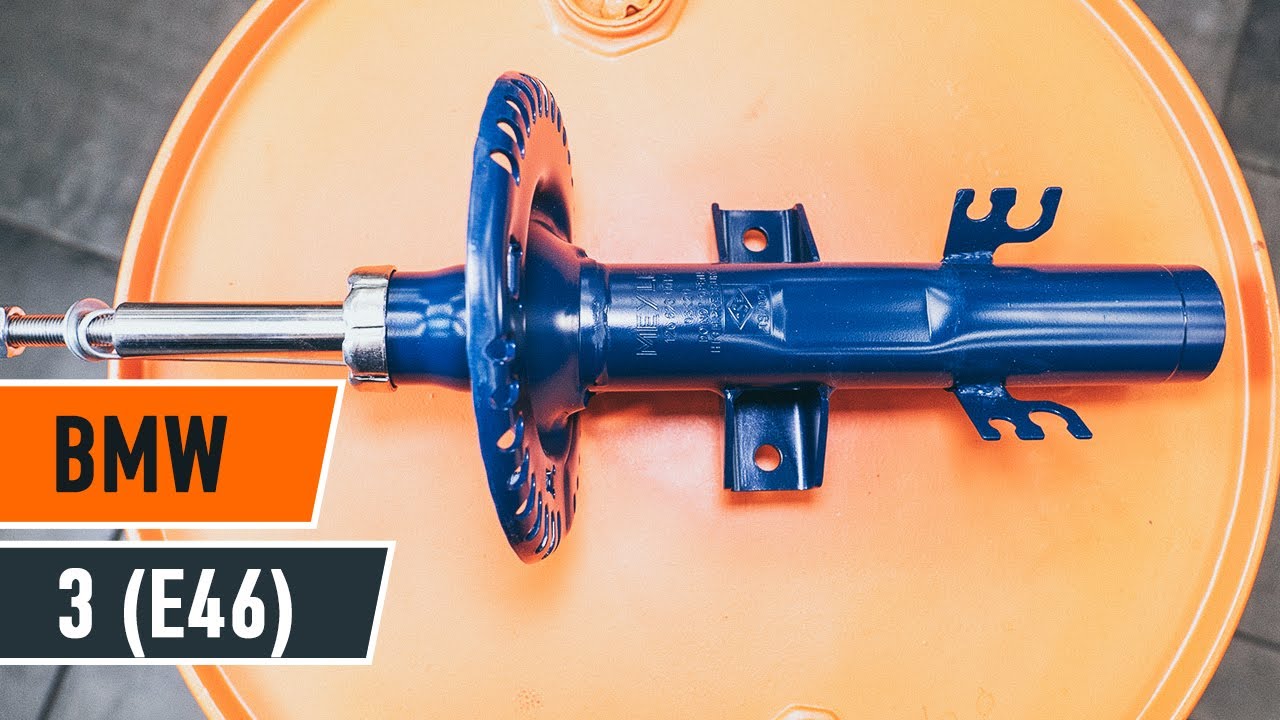

Cómo cambiar los amortiguadores en BMW E46 [VÍDEO TUTORIAL DE AUTODOC]
Todas las piezas que usted necesita sustituir – Amortiguadores para 3 Sedán (E46) y otros modelos BMW
Productos alternativos
Amortiguador
Cepillo de alambre
Aerosol WD-40
Limpiador de frenos
Grasa de cobre
Llave Combinada n.º 19
Llave de vaso n° 13
Llave de vaso n° 17
Llave de vaso n° 18
Llave de vaso n° 19
Llave de vaso n° 22
Broca hexagonal No. H6
Llave de impacto para llantas n.º 17
Llave de trinquete
Llave dinamométrica
Alicates para bomba de agua
Destornillador Plano
Extractor de rótulas
Palanca
Gato de transmisión hidráulica
Compresor hidráulico de muelles de amortiguador
Cubreguardabarros
Cuñas para ruedas
Sustitución: amortiguador telescópico - BMW E46. Los expertos de AUTODOC recomiendan:
- Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
- El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
- Todo el trabajo debería ser realizado con el motor parado.
Sustitución: amortiguador telescópico - BMW E46. Utilice el siguiente procedimiento:
- Paso 1
Asegure las ruedas con cuñas. - Paso 2Afloje los pernos de fijación de la rueda.Utilice una llave de impacto para llanta # 17.Paso 3
Levante la parte delantera del automóvil y fije la posición sobre los pedestales. - Paso 4
Desatornille los pernos de la rueda.Sustitución: amortiguador telescópico - BMW E46. AUTODOC recomienda:Para evitar lesiones, sostenga la rueda cuando desatornille los pernos. - Paso 5
Retire la rueda. - Paso 6
Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre.Use el aerosol WD-40. - Paso 7
Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Use un vaso de impacto del n.º 17.Utilice una llave de trinquete. - Paso 8Retire el enlace estabilizador de estabilidad transversal.Paso 9
Limpie las sujeciones que conectan el extremo de la barra de acoplamiento con la mangueta de dirección. Use un cepillo de alambre.Use el aerosol WD-40. - Paso 10
Destornille la tuerca de fijación de la rótula al muñón de dirección.Use un vaso de impacto del n.º 19.Utilice una llave de trinquete. - Paso 11
Desconecte la rótula de dirección del muñón de dirección.Use un extractor de rótulas. - Paso 12
Limpie los sujetadores que unen la rótula de suspensión a la mangueta de dirección.Use un cepillo de alambre.Use el aerosol WD-40. - Paso 13
Destornille la fijación del soporte esférico del muñón de dirección.Use un vaso de impacto del n.º 19.Utilice una llave de trinquete. - Paso 14
Desconecte el cableado del captador ABS. - Paso 15
Desconecte el soporte esférico del muñón de dirección.Use un extractor de rótulas.Use una palanca. - Paso 16
Trate el soporte de sujeción que fija el latiguillo de freno y el arnés de cableado. Use el aerosol WD-40. - Paso 17Destornille la fijación del soporte del latiguillo de freno de la pata amortiguadora.Use un vaso de impacto del n.º 18.Utilice una llave de trinquete.Paso 18
Desconecte los cables eléctricos y el latiguillo de freno del soporte en la pata amortiguadora. - Paso 19Desconecte el brazo inferior del muñón de dirección.Paso 20
Quite el muñón de dirección en el montaje con el cubo. - Paso 21Baje el automóvil.Paso 22
Abra la capota. - Paso 23Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.Paso 24
Limpie las sujeciones del soporte superior del puntal amortiguador. Use un cepillo de alambre.Use el aerosol WD-40. - Paso 25
Destornille la fijación superior de la cazoleta de la pata amortiguadora.Use un vaso de impacto del n.º 13.Utilice una llave de trinquete.AUTODOC recomienda:¡Importante! Sostenga el puntal de suspensión mientras desenrosca los pernos de sujeción. BMW E46 - Paso 26
Retire la pata amortiguadora. - Paso 27
Instale la pata amortiguadora en el mecanismo para apretar los resortes.Sustitución: amortiguador telescópico - BMW E46. Consejo de AUTODOC:Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete. - Paso 28
Comprima el resorte. - Paso 29
Quite la tapa del soporte del amortiguador.Utilice un destornillador plano. - Paso 30Trate la varilla del amortiguador. Use un cepillo de alambre.Use el aerosol WD-40.Paso 31
Destornille la tuerca de la varilla de la pata amortiguadora.Use un vaso de impacto del n.º 22.Utilice una llave de trinquete. - Paso 32
Quite el apoyo superior de la pata. - Paso 33Suelte el resorte helicoidal.Paso 34
Quite el resorte. - Paso 35
Quite el guardapolvo y el tope del amortiguador. - Paso 36
Retire el amortiguador viejo del compresor de muelles hidráulico.AUTODOC recomienda:Sustitución: amortiguador telescópico - BMW E46. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces. - Paso 37
Instale el nuevo amortiguador en el compresor de muelles hidráulico. - Paso 38Instale el guardapolvo y el tope en el amortiguador nuevo.Paso 39
Instale el resorte en el amortiguador. - Paso 40Comprima el resorte.Paso 41
Instale el soporte de montaje superior del puntal y el cojinete del soporte de montaje del puntal.Use alicates de bomba de agua. - Paso 42
Apriete la tuerca de la varilla de la pata amortiguadora.Use un vaso de impacto del n.º 22.Use Vaso HEX No. H6.Utilice una llave dinamométrica.Apriételo a un par de 64 Nm.Sustitución: amortiguador telescópico - BMW E46. Consejo:Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
