Cómo cambiar: amortiguador telescópico de la parte delantera - Mercedes Vito W639 | Guía de sustitución

descargas: 35

Vistas: 310

¡Importante!

Este procedimiento de sustitución puede ser utilizado para:
MERCEDES-BENZ VITO Autobús (W639) 111 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 119 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 122 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 109 CDI (639.701), MERCEDES-BENZ VITO Autobús (W639) 123 (639.701), MERCEDES-BENZ VITO Autobús (W639) 109 CDI (639.701, 639.703), MERCEDES-BENZ VITO Autobús (W639) 126 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 111 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 120 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobús (W639) 123 (639.701, 639.703, 639.705) … Ver más

Los pasos a efectuar pueden variar ligeramente dependiendo del diseño del vehículo.

Cómo cambiar los amortiguadores en MERCEDES VITO W639 [VÍDEO TUTORIAL DE AUTODOC]

Cómo cambiar: amortiguador telescópico de la parte delantera - Mercedes Vito W639 | Guía de sustitución

Productos alternativos

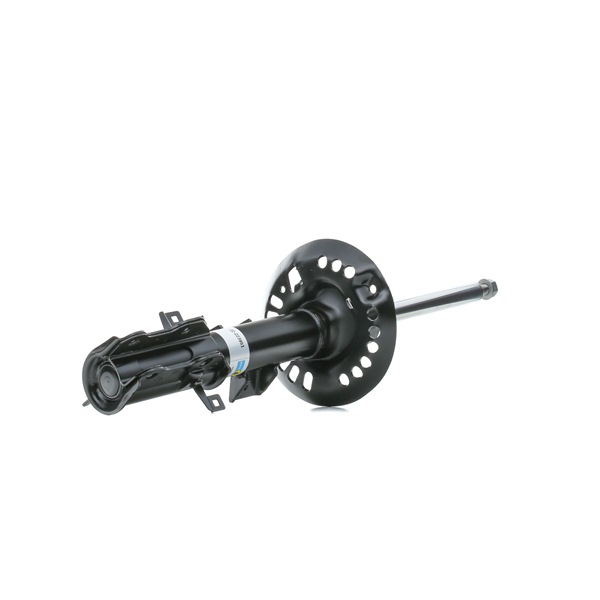

Amortiguador

Sustitución: amortiguador telescópico - Mercedes Vito W639. Lista de las herramientas que va a necesitar:

                      Cepillo de alambre

                      Aerosol WD-40

                      Limpiador de frenos

                      Grasa de cobre

                      Llave dinamométrica

                      Punta Torx T25

                      Punta Torx T40

                      Llave Combinada n.º 18

                      Llave Combinada n.º 21

                      Llave de vaso n° 13

                      Llave de vaso n° 20

                      Llave de vaso n° 21

                      Llave de impacto para llantas n.º 17

                      Llave de trinquete

                      Destornillador Plano

                      Compresor hidráulico de muelles de amortiguador

                      Alicates para abrazaderas de oreja

                      Cubreguardabarros

                      Cuñas para ruedas

Comprar herramientas

Sustitución: amortiguador telescópico - Mercedes Vito W639. AUTODOC recomienda:

Ambos puntales de suspensión delantera deberían ser reemplazados simultáneamente.
El procedimiento de reemplazo es idéntico para los puntales amortiguadores izquierdo y derecho de la suspensión delantera.
Todo el trabajo debería ser realizado con el motor parado.

Sustitución: amortiguador telescópico - Mercedes Vito W639. Secuencia de pasos recomendada:

Paso 1

Asegure las ruedas con cuñas.
Paso 2

Afloje los pernos de fijación de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 3

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.
Paso 4

Desatornille los pernos de la rueda.

AUTODOC recomienda:
¡Importante! Sostenga la rueda mientras desenrosca los pernos de sujeción. Mercedes Vito W639
Paso 5

Retire la rueda.
Paso 6

Limpie las sujeciones de la bieleta o enlace estabilizador. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 7

Desatornille la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 18. Utilice Torx T40. Utilice una llave de trinquete.
Paso 8

Retire el enlace estabilizador de estabilidad transversal.
Paso 9

Separe el latiguillo de freno del puntal amortiguador. Utilice un destornillador plano.
Paso 10

Desconecte el cableado del sensor ABS. Desconecte la sujeción del cable del sensor de desgaste de las pastillas de freno del puntal de suspensión. Utilice un destornillador plano.
Paso 11

Limpie las sujeciones que conectan el puntal amortiguador a la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.
Paso 12

Desenrosque las sujeciones que conectan el puntal de suspensión con la mangueta de dirección. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.
Paso 13

Retire los pernos de sujeción.
Paso 14

Desconecte el muñón de dirección de la pata amortiguadora.
Paso 15

Baje el automóvil.
Paso 16

Abra la capota.
Paso 17

Utilice un protector de aletas para evitar daños en la pintura y en las partes de plástico del automóvil.

Paso 18

Desenrosque las sujeciones de la rejilla del limpiaparabrisas. Utilice Torx T25. Utilice una llave de trinquete.
Paso 19

Retire los clips de la rejilla de ventilación plástico del capó. Utilice un destornillador plano. Utilice alicates para abrazaderas de oreja.
Paso 20

Desenrosque las fijaciones de los brazos del limpiaparabrisas. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 21

Retire los brazos del limpiaparabrisas.
Paso 22

Separe la manguera de la boquilla del limpiaparabrisas.
Paso 23

Eleve y retire la rejilla del capó. Utilice un destornillador plano.
Paso 24

Saque la fijación del filtro de habitáculo. Utilice Torx T25. Utilice una llave de trinquete.
Paso 25

Retire la rejilla de plástico debajo del limpiaparabrisas.
Paso 26

Separe la manguera de la boquilla del limpiaparabrisas.
Paso 27

Desenrosque las sujeciones del panel del varillaje del limpiaparabrisas. Use un vaso de impacto del n.º 13. Utilice una llave de trinquete.
Paso 28

Retire el panel que está ensamblado con el varillaje del limpiaparabrisas.
Paso 29

Desenchufe el conector del motor del limpiaparabrisas. Utilice un destornillador plano.
Paso 30

Retire la tapa de soporte del puntal suspensión. Utilice un destornillador plano.
Paso 31

Limpie la sujeción superior del soporte del puntal de suspensión. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 32

Destornille la fijación superior de la cazoleta de la pata amortiguadora. Use un vaso de impacto del n.º 21. Utilice una llave de trinquete.

Sustitución: amortiguador telescópico - Mercedes Vito W639. Consejo:
Para evitar lesiones, sostenga el puntal del amortiguador cuando deshaga los pernos de sujeción.
Paso 33

Retire la pata amortiguadora.
Paso 34

Instale la pata amortiguadora en el mecanismo para apretar los resortes.

Sustitución: amortiguador telescópico - Mercedes Vito W639. Consejo de los expertos de AUTODOC:
Preste atención que durante el uso del mecanismo para la compresión de los resortes, es necesario agarrar firmemente las espiras del resorte, apretando el resorte por los lados opuestos.Mantenga la posición correcta del resorte en el portador.Asegúrese de que las espiras del resorte se han ajustado en las manetas de apriete.
Paso 35

Comprima el resorte.
Paso 36

Trate la varilla del amortiguador. Use el aerosol WD-40.
Paso 37

Destornille la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 20. Utilice una llave de trinquete.
Paso 38

Retire el soporte del amortiguador, el fuelle guardapolvo y el tope.

AUTODOC recomienda:
Sustitución: amortiguador telescópico - Mercedes Vito W639. Inspeccione cuidadosamente el soporte, el fuelle y el tope del amortiguador. Sustitúyalos si fuera necesario.
Paso 39

Suelte el resorte helicoidal.

Paso 40

Quite el resorte.
Paso 41

Retire el amortiguador viejo del compresor de muelles hidráulico.

Sustitución: amortiguador telescópico - Mercedes Vito W639. Consejo de AUTODOC:
Antes de instalar el amortiguador nuevo, asegúrese de bombear el detalle a mano 3–5 veces.
Paso 42

Instale el nuevo amortiguador en el compresor de muelles hidráulico.
Paso 43

Instale el resorte en el amortiguador.
Paso 44

Instale el soporte, el fuelle guardapolvo y el tope en un amortiguador nuevo.
Paso 45

Comprima el resorte.

Paso 46

Apriete la tuerca de la varilla de la pata amortiguadora. Use un vaso de impacto del n.º 20. Utilice una llave dinamométrica. Apriételo a un par de 56 Nm.

Sustitución: amortiguador telescópico - Mercedes Vito W639. Los expertos de AUTODOC recomiendan:
Asegúrese de que el resorte esté colocado correctamente. Evite su desalineación.
Paso 47

Abra el resorte.

Paso 48

Retire el puntal amortiguador que está montado.
Paso 49

Instale la pata amortiguadora en el arco de la rueda.
Paso 50

Atornillen la fijación superior de la cazoleta de la pata amortiguadora.

AUTODOC recomienda:
¡Importante! Sostenga el puntal de suspensión mientras atornilla los pernos de sujeción. Mercedes Vito W639
Paso 51

Atornille la atadura superior del soporte del mostrador del amortizador. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 56 Nm.
Paso 52

Instale la tapa del soporte del amortiguador.
Paso 53

Enchufe el conector del motor del limpiaparabrisas.
Paso 54

Instale el panel que está ensamblado con el varillaje del limpiaparabrisas.

Paso 55

Atornille las sujeciones del panel del varillaje del limpiaparabrisas. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 27 Nm.
Paso 56

Acople la manguera de la boquilla del limpiaparabrisas.
Paso 57

Instale y asegure la rejilla del capó.
Paso 58

Instale la fijación del filtro de habitáculo. Utilice Torx T25. Utilice una llave dinamométrica. Apriételo a un par de 11 Nm.
Paso 59

Apriete las sujeciones de la rejilla del limpiaparabrisas. Utilice Torx T25. Utilice una llave de trinquete.
Paso 60

Instale y asegure la rejilla del capó.
Paso 61

Instale las sujeciones de la rejilla de plástico del capó del limpiaparabrisas.
Paso 62

Instale los brazos del limpiaparabrisas.
Paso 63

Apriete las fijaciones de los brazos del limpiaparabrisas. Use un vaso de impacto del n.º 13. Utilice una llave dinamométrica. Apriételo a un par de 24 Nm.

Sustitución: amortiguador telescópico - Mercedes Vito W639. Consejo de los expertos de AUTODOC:
Asegúrese de no mezclar los brazos de los limpiaparabrisas de los lados del conductor y del pasajero.
Paso 64

Acople la manguera de la boquilla del limpiaparabrisas.
Paso 65

Retire el protector de aletas del guardabarros.

Paso 66

Cierre la capota.
Paso 67

Levante la parte delantera del automóvil y fije la posición sobre los pedestales.

Paso 68

Trate el asiento de montaje del puntal amortiguador en la mangueta de dirección. Use un cepillo de alambre. Use el aerosol WD-40.

Paso 69

Fije la pata amortiguadora en el muñón de dirección.
Paso 70

Instale los pernos de sujeción.
Paso 71

Apriete las sujeciones inferiores que conectan el amortiguador con la mangueta de dirección. Usa una llave mixta del n.º 21. Use un vaso de impacto del n.º 21. Utilice una llave dinamométrica. Apriételo a un par de 120 Nm.+75°

AUTODOC recomienda:
¡Importante! Asegúrese de utilizar elementos de sujeción nuevos.
Paso 72

Fije el enlace estabilizador de el soporte de amortiguador.
Paso 73

Apriete la sujeción que conecta la bieleta de barra estabilizadora al amortiguador. Usa una llave mixta del n.º 18. Utilice Torx T40. Utilice una llave dinamométrica. Apriételo a un par de 85 Nm.
Paso 74

En la pata fije el latiguillo del sistema de freno. Utilice un destornillador plano.
Paso 75

Conecte la fijación del cable del sensor ABS a la pata amortiguadora. Conecte la sujeción del cable del sensor de desgaste de las pastillas de freno al puntal de suspensión.
Paso 76

Trate las sujeciones del amortiguador. Trate todas las juntas de la bieleta o enlace estabilizador. Use grasa de cobre.
Paso 77

Trate la superficie donde el disco del freno entra en contacto con la llanta de la rueda. Use grasa de cobre.
Paso 78

Limpie la superficie de la pinza del freno. Use un limpiador de frenos.

Sustitución: amortiguador telescópico - Mercedes Vito W639. Consejo:
Después de aplicar el aerosol, espere unos minutos.
Paso 79

Instale la rueda.

Sustitución: amortiguador telescópico - Mercedes Vito W639. Consejo de AUTODOC:
Para evitar lesiones, sostenga la rueda cuando atornille los pernos de sujeción.
Paso 80

Atornille los pernos de la rueda. Utilice una llave de impacto para llanta # 17.
Paso 81

Baje el automóvil y, manteniendo el orden cruzado, apriete los pernos de fijación de las ruedas. Utilice una llave de impacto para llanta # 17. Utilice una llave dinamométrica. Apriételo a un par de 130 Nm.
Paso 82

Retire los gatos y las cuñas.
